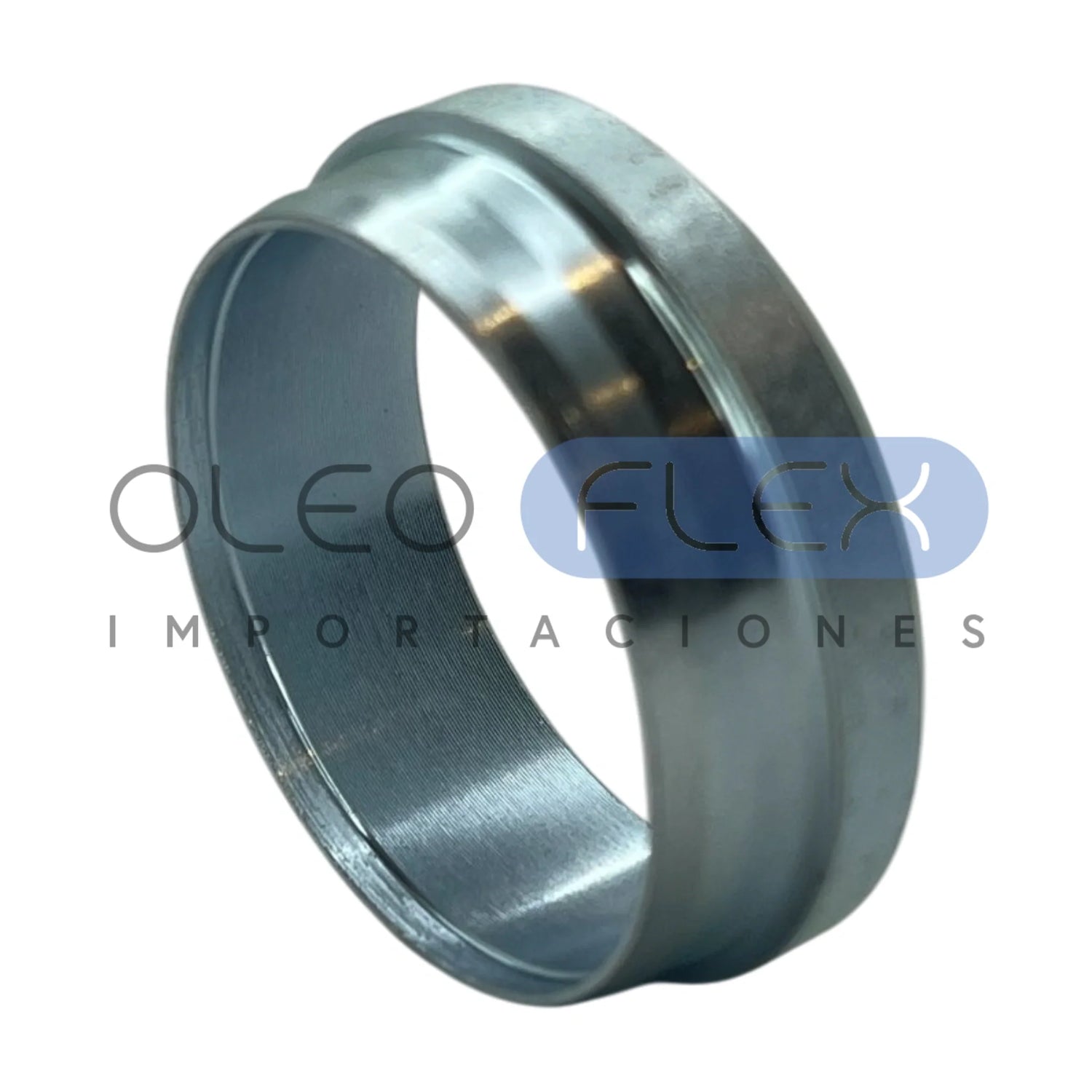

Virola (Anillo Cortante) para Tubo Hidráulico DIN 3861
Virola (Anillo Cortante) para Tubo Hidráulico DIN 3861 - 6L está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: Acero al carbono zincado, resistente a la corrosión · Norma: DIN 2353 / sistema Ermeto · asiento cónico 24° · perfil según DIN 3861 forma A
| Medida | Código | ØE (mm) | Serie | A (mm) | B (mm) |
|---|---|---|---|---|---|
| 6L | HFCERVAC6L | 6 | L | 10 | 10 |
| 8L | HFCERVAC8L | 8 | L | 12 | 10 |
| 10L | HFCERVAC10L | 10 | L | 14 | 10 |
| 12L | HFCERVAC12L | 12 | L | 16 | 10 |
| 15L | HFCERVAC15L | 15 | L | 19 | 10 |
| 18L | HFCERVAC18L | 18 | L | 23 | 10 |
| 22L | HFCERVAC22L | 22 | L | 26,7 | 12 |
| 28L | HFCERVAC28L | 28 | L | 33 | 12 |
| 35L | HFCERVAC35L | 35 | L | 40 | 13 |
| 42L | HFCERVAC42L | 42 | L | 49 | 13,3 |
| 6S | HFCERVAC6S | 6 | S | 10 | 10 |
| 8S | HFCERVAC8S | 8 | S | 12 | 10 |
| 10S | HFCERVAC10S | 10 | S | 14 | 10 |
| 12S | HFCERVAC12S | 12 | S | 16 | 10 |
| 14S | HFCERVAC14S | 14 | S | 18 | 10 |
| 16S | HFCERVAC16S | 16 | S | 20 | 10 |
| 20S | HFCERVAC20S | 20 | S | 25,4 | 12 |
| 25S | HFCERVAC25S | 25 | S | 31 | 12,6 |
| 30S | HFCERVAC30S | 30 | S | 36 | 13 |
| 38S | HFCERVAC38S | 38 | S | 45 | 14 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Descripción
Descripción
La Virola (Anillo Cortante) para Tubo Hidráulico es el componente de sellado del sistema de conexión por anillo cortante DIN 2353 / DIN 3861, ampliamente usado en líneas hidráulicas de tubo rígido. Al apretar la tuerca contra el cuerpo del racor, el filo interno de la virola muerde la pared del tubo, generando una unión mecánica firme y un sello metal-metal que resiste altas presiones sin necesidad de soldadura ni elementos adicionales.
Fabricada en acero al carbono según norma DIN 3861, es la pieza que garantiza la estanqueidad y la sujeción del tubo dentro del racor. Se trata de un repuesto/consumible: cada vez que se rearma una conexión conviene usar una virola nueva, ya que el filo cortante se deforma en el primer montaje y pierde capacidad de sello si se reutiliza.
Está disponible en serie liviana (L) y serie pesada (S) del sistema DIN 2353, para cubrir tanto líneas de presión moderada como de alta presión. Es fundamental que la serie de la virola coincida con la del racor y la tuerca para asegurar el sello correcto.
Características principales
- Anillo cortante del sistema DIN 2353 / DIN 3861
- Sello metal-metal por mordida del filo sobre el tubo sin soldadura
- Fabricada en acero al carbono
- Disponible en serie liviana (L) y serie pesada (S)
- Repuesto/consumible: usar virola nueva en cada rearmado
- Debe coincidir en serie y medida con el racor y la tuerca
Aplicaciones típicas
- Armado y mantención de conexiones de tubo rígido DIN 2353
- Reemplazo de virolas en rearmados de líneas hidráulicas
- Sistemas de presión moderada (serie L) y alta presión (serie S)
- Líneas de tubo en maquinaria industrial y equipos móviles
Medidas disponibles (Ø exterior del tubo · serie)
- Serie liviana (L): 6L · 8L · 10L · 12L · 15L · 18L · 22L · 28L · 35L · 42L
- Serie pesada (S): 6S · 8S · 10S · 12S · 14S · 16S · 20S · 25S · 30S · 38S
Selecciona la medida y la serie (L o S) según el diámetro exterior de tu tubo y el tipo de racor que estás usando.
