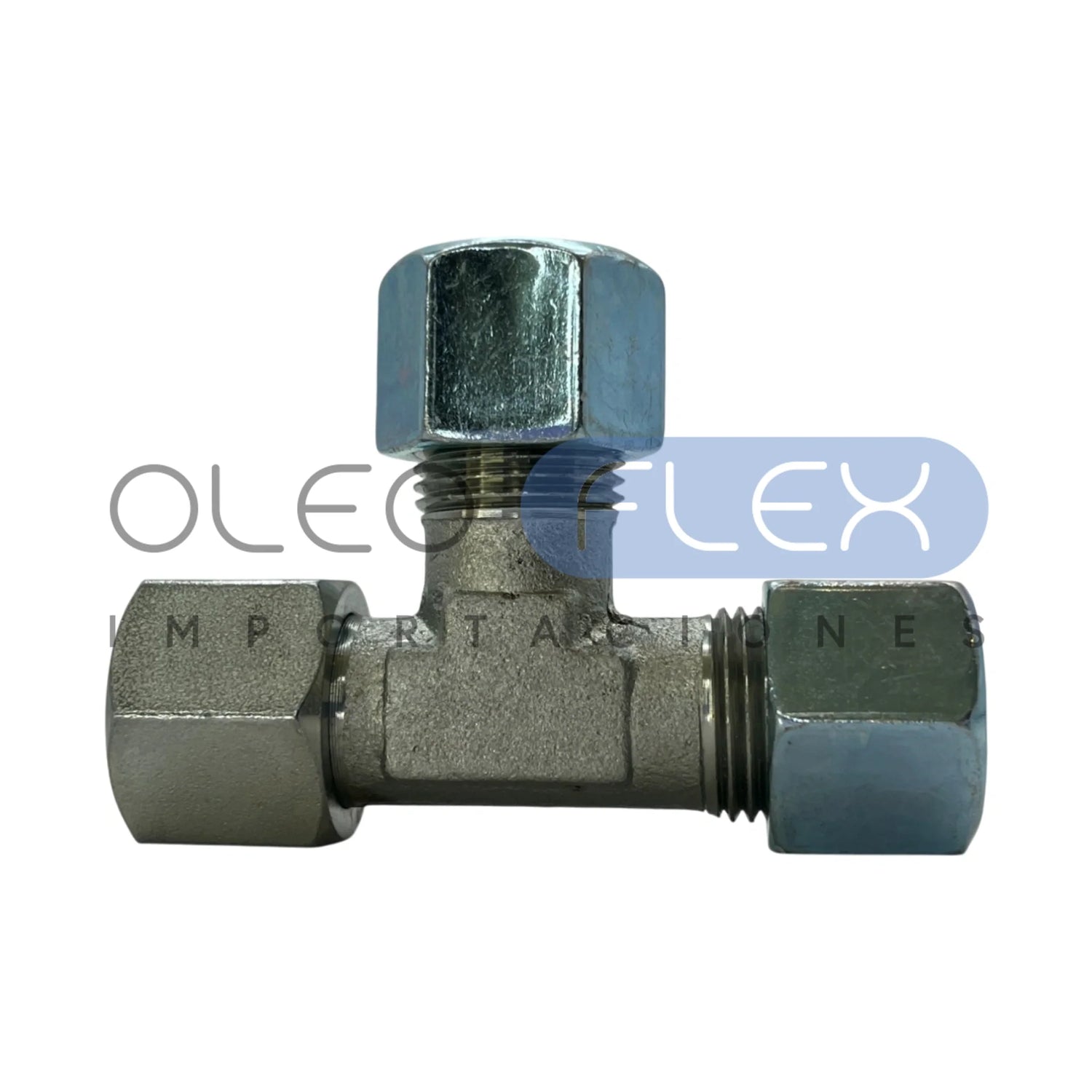

Tee Hembra Lateral TVLA — DIN 2353

La Tee Tubo-Tubo Hembra Lateral (TVLA) es un racor de derivación en forma de T que une tres tubos hidráulicos rígidos, con la conexión giratoria ubicada en la rama lateral. El paso principal (los dos extremos en línea) conecta por anillo cortante (virola) según DIN 2353 / ISO 8434-1, y la rama lateral es hembra giratoria con O-ring, lo que permite orientar y acoplar la derivación sin girar la línea ni transmitir torsión.

Está diseñada para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión: el anillo cortante muerde el tubo formando un sello metal-metal en el paso principal, mientras el O-ring asegura el sello en la rama lateral giratoria. Fabricada en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable bajo presión y vibración.

Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida (por ejemplo, 12L y 12S tienen roscas distintas y no son intercambiables), por lo que las virolas, tuercas y el cuerpo deben corresponder a la misma serie del tubo utilizado.

Características principales

• Racor tee: deriva la línea uniendo tres tubos, con giratorio en la rama lateral
• Paso principal por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal)
• Rama lateral hembra giratoria con O-ring: facilita orientar la derivación sin torsión
• Fabricada en acero al carbono zincado, resistente a la corrosión
• Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar
• La serie es parte de la medida: L y S no son intercambiables

Aplicaciones típicas

• Derivación lateral de líneas de tubo rígido en un punto de conexión
• Distribución de flujo hacia un ramal lateral desde una línea principal
• Sistemas hidráulicos de alta presión en maquinaria industrial y equipos móviles
• Instalaciones donde se requiere una derivación firme sin soldadura

Medidas disponibles (Ø exterior del tubo)

• Serie liviana (L): 6L · 8L · 10L · 12L · 15L · 18L · 22L · 28L · 35L · 42L
• Serie pesada (S): 6S · 8S · 10S · 12S · 14S · 16S · 20S · 25S · 30S · 38S

Selecciona la medida y la serie (L o S) según el diámetro exterior de tus tubos.
