Adaptador MOR-Flange Cód.61
Adaptador MOR-Flange Cód.61 - Recto / 12-12 está agotado y se enviará tan pronto como vuelva a estar disponible.
Pedido mínimo $50.000 neto para comprar en línea.
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
| Medida | Código | Dash | Rosca ORFS (macho) | Brida SAE (Code 61) | Esp. brida (mm) | Ø brida (mm) | A (mm) |
|---|---|---|---|---|---|---|---|
| 12-12 | ADMORFL611212 | -12-12 | 1-3/16-12 UN | 3/4″ (Code 61) | 7 | 38.1 | 22 |
| 16-16 | ADMORFL611616 | -16-16 | 1-7/16-12 UN | 1″ (Code 61) | 8 | 44.4 | 23 |
| 20-20 | ADMORFL612020 | -20-20 | 1-11/16-12 UN | 1-1/4″ (Code 61) | 8.2 | 50.8 | 24 |
| Medida | Código | Dash | Rosca ORFS (macho) | Brida SAE (Code 61) | Esp. brida (mm) | Ø brida (mm) | A (mm) | B (mm) | Hex. S1 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 12-12 | ADMORFL61901212 | -12-12 | 1-3/16-12 UN | 3/4″ (Code 61) | 7 | 38.1 | 41 | 54.1 | 30 |
| 16-16 | ADMORFL61901616 | -16-16 | 1-7/16-12 UN | 1″ (Code 61) | 8.2 | 44.4 | 45 | 60 | 36 |
| 20-20 | ADMORFL61902020 | -20-20 | 1-11/16-12 UN | 1-1/4″ (Code 61) | 8.2 | 50.8 | 47 | 66.5 | 41 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Adaptador MOR-Flange Cód.61
Descripción
Descripción

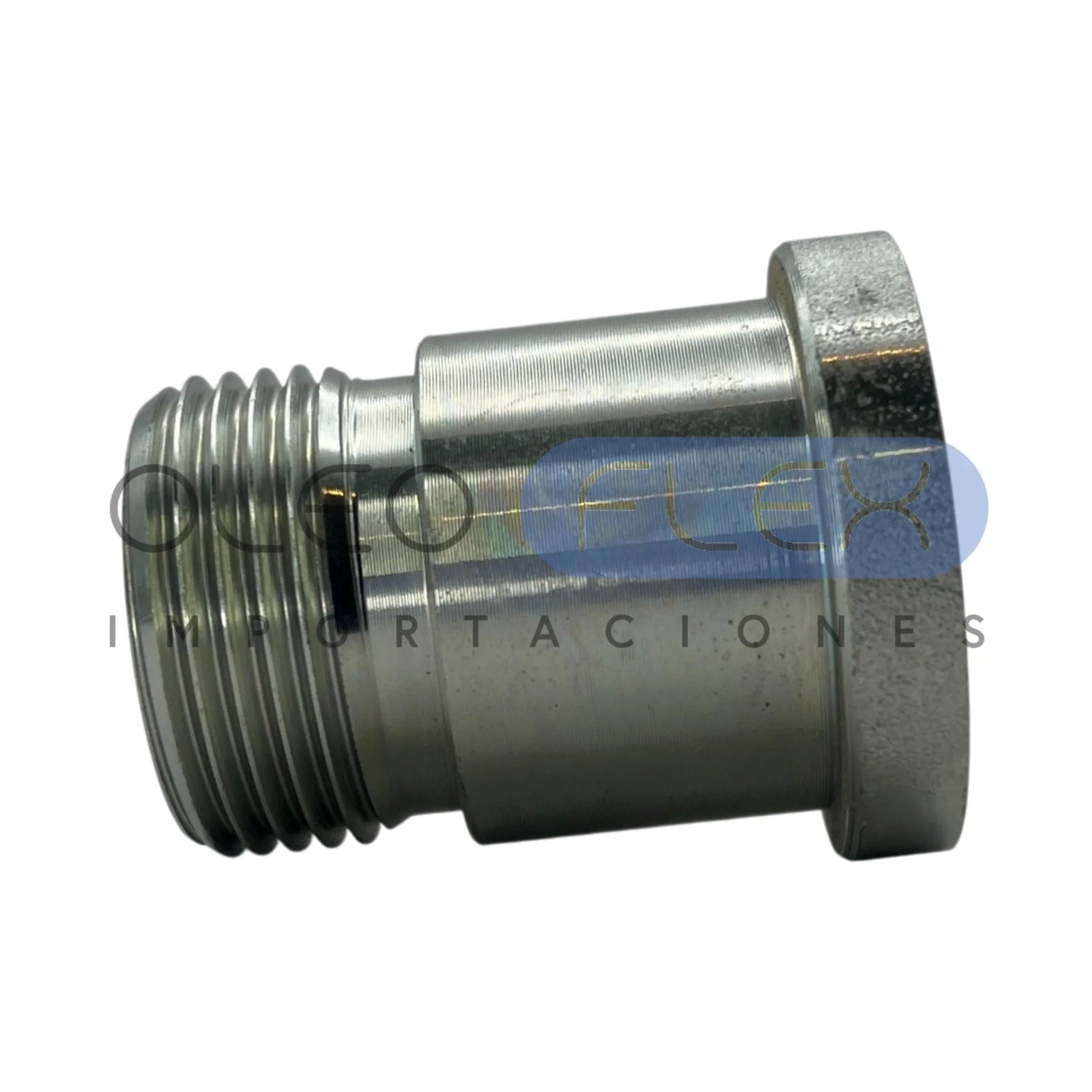

Adaptador macho ORFS × brida SAE Código 61 (MOR-FL). Une una línea con sellado por O-ring frontal a una brida SAE Código 61, la serie estándar de montaje por cuatro pernos que se usa donde el caudal o el par descartan una conexión roscada. Ojo: la Código 61 y la Código 62 no son intercambiables. Recto y 90°. Elige el ángulo y la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.
El Adaptador Hidráulico Macho ORFS a Brida Código 61 conecta una línea con sello por O-ring frontal (ORFS) a un puerto de brida partida SAE J518 Código 61, entregando una fijación robusta por cuatro pernos para caudales altos.
Características principales
- Extremo macho ORFS: sello por O-ring en cara plana frontal (norma SAE J1453)
- Brida SAE J518 Código 61 (presión estándar), montaje por 4 pernos
- Código 61 no intercambiable con Código 62 aunque coincida el diámetro nominal

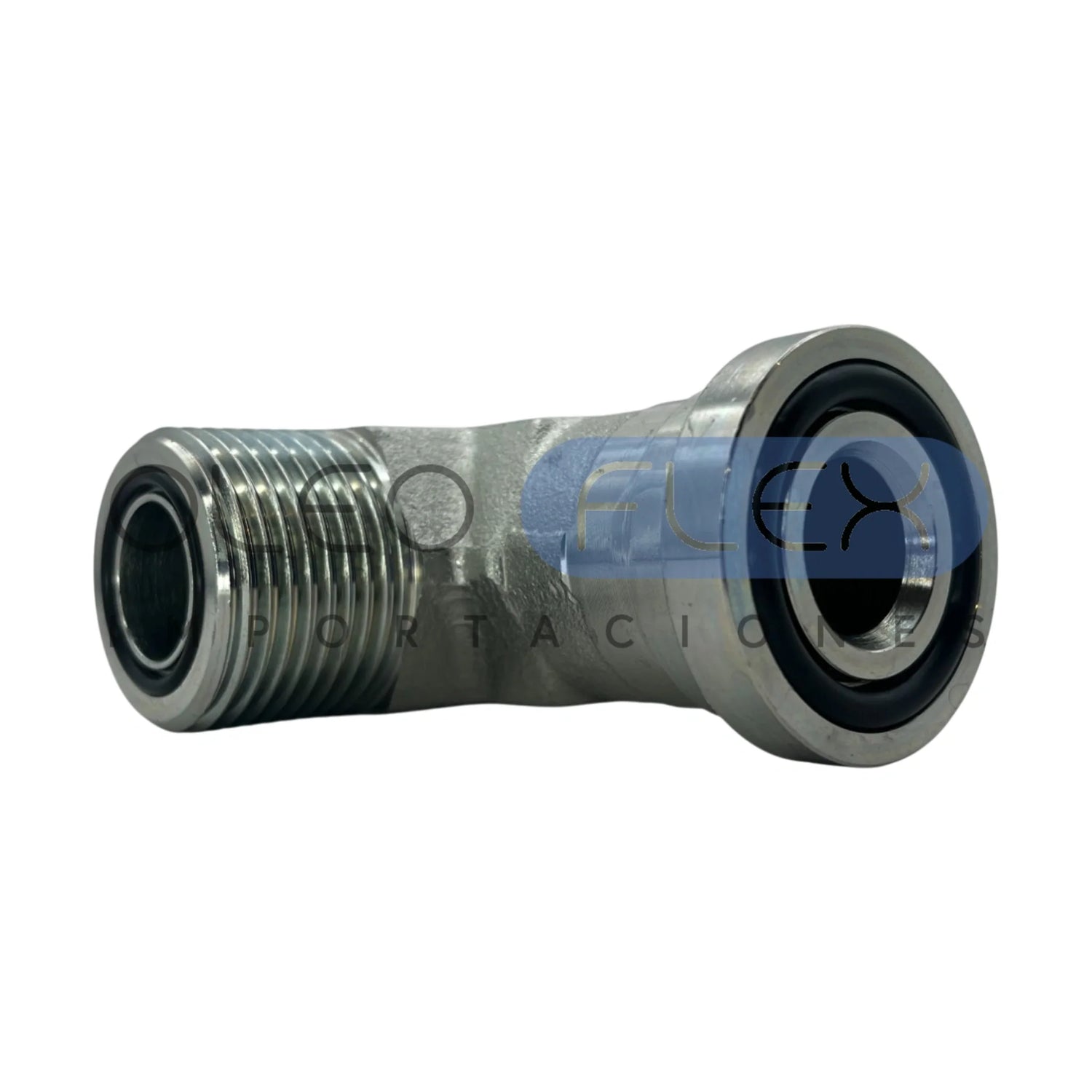

- Disponible en orientación recta y 90° para cambios de dirección en espacios reducidos
