Adaptador MP-FJX
Adaptador MP-FJX - Recto / 04-06 está agotado y se enviará tan pronto como vuelva a estar disponible.
Pedido mínimo $50.000 neto para comprar en línea.
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
| Medida | Código | Dash | Rosca NPT (macho) | Rosca JIC (hembra gir.) | A (mm) | Prof. C (mm) | Hex. S1 (mm) | Hex. S2 (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-04 | ADMPFJX0404 | -04-04 | 1/4-18 NPT | 7/16-20 UNF | 14,5 | 9 | 17 | 17 |
| 04-06 | ADMPFJX0406 | -04-06 | 1/4-18 NPT | 9/16-18 UNF | 14,5 | 10 | 17 | 19 |
| 06-04 | ADMPFJX0604 | -06-04 | 3/8-18 NPT | 7/16-20 UNF | 15,5 | 9 | 19 | 17 |
| 06-06 | ADMPFJX0606 | -06-06 | 3/8-18 NPT | 9/16-18 UNF | 16 | 10 | 17 | 19 |
| 06-08 | ADMPFJX0608 | -06-08 | 3/8-18 NPT | 3/4-16 UNF | 16 | 10 | 19 | 24 |
| 08-06 | ADMPFJX0806 | -08-06 | 1/2-14 NPT | 9/16-18 UNF | 19,5 | 10 | 22 | 19 |
| 08-08 | ADMPFJX0808 | -08-08 | 1/2-14 NPT | 3/4-16 UNF | 19 | 10 | 22 | 24 |
| 08-10 | ADMPFJX0810 | -08-10 | 1/2-14 NPT | 7/8-14 UNF | 19 | 10 | 22 | 27 |
| 08-12 | ADMPFJX0812 | -08-12 | 1/2-14 NPT | 1-1/16-12 UN | 19 | 13,5 | 27 | 32 |
| 12-12 | ADMPFJX1212 | -12-12 | 3/4-14 NPT | 1-1/16-12 UN | 19 | 12 | 30 | 32 |
| 12-16 | ADMPFJX1216 | -12-16 | 3/4-14 NPT | 1-5/16-12 UN | 19 | 14,5 | 36 | 41 |
| 16-12 | ADMPFJX1612 | -16-12 | 1-11,5 NPT | 1-1/16-12 UN | 24,5 | 11 | 36 | 32 |
| 16-16 | ADMPFJX1616 | -16-16 | 1-11,5 NPT | 1-5/16-12 UN | 25 | 14,5 | 36 | 41 |
| 16-20 | ADMPFJX1620 | -16-20 | 1-11,5 NPT | 1-5/8-12 UN | 25 | 15,5 | 41 | 50 |
| 20-20 | ADMPFJX2020 | -20-20 | 1-1/4-11,5 NPT | 1-5/8-12 UN | 26 | 16 | 46 | 50 |
| 20-24 | ADMPFJX2024 | -20-24 | 1-1/4-11,5 NPT | 1-7/8-12 UN | 26 | 15 | 46 | 55 |
| 24-20 | ADMPFJX2420 | -24-20 | 1-1/2-11,5 NPT | 1-5/8-12 UN | 27 | 16 | 50 | 50 |
| 24-24 | ADMPFJX2424 | -24-24 | 1-1/2-11,5 NPT | 1-7/8-12 UN | 27 | 18,5 | 50 | 55 |
| Medida | Código | Dash | Rosca NPT (macho) | Rosca JIC (hembra gir.) | C (mm) | M (mm) | N (mm) | D (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-04 | ADMPFJX900404 | -04-04 | 1/4-18 NPT | 7/16-20 UNF | 17 | 27 | 28 | 6 |
| 04-06 | ADMPFJX900406 | -04-06 | 1/4-18 NPT | 9/16-18 UNF | 19 | 27 | 28 | 6 |
| 06-04 | ADMPFJX900604 | -06-04 | 3/8-18 NPT | 7/16-20 UNF | 17 | 32 | 30 | 9 |
| 06-06 | ADMPFJX900606 | -06-06 | 3/8-18 NPT | 9/16-18 UNF | 19 | 29 | 30 | 9 |
| 06-08 | ADMPFJX900608 | -06-08 | 3/8-18 NPT | 3/4-16 UNF | 24 | 30 | 33 | 9 |
| 08-06 | ADMPFJX900806 | -08-06 | 1/2-14 NPT | 9/16-18 UNF | 19 | 37 | 34 | 12 |
| 08-08 | ADMPFJX900808 | -08-08 | 1/2-14 NPT | 3/4-16 UNF | 24 | 35 | 36 | 11 |
| 08-10 | ADMPFJX900810 | -08-10 | 1/2-14 NPT | 7/8-14 UNF | 27 | 34 | 39 | 11 |
| 08-12 | ADMPFJX900812 | -08-12 | 1/2-14 NPT | 1-1/16-12 UN | 32 | 38 | 42 | 12 |
| 12-12 | ADMPFJX901212 | -12-12 | 3/4-14 NPT | 1-1/16-12 UN | 32 | 39 | 40 | 16 |
| 12-16 | ADMPFJX901216 | -12-16 | 3/4-14 NPT | 1-5/16-12 UN | 41 | 48 | 50 | 17 |
| 16-12 | ADMPFJX901612 | -16-12 | 1-11,5 NPT | 1-1/16-12 UN | 32 | 50 | 46 | 23 |
| 16-16 | ADMPFJX901616 | -16-16 | 1-11,5 NPT | 1-5/16-12 UN | 41 | 45 | 46 | 22 |
| 16-20 | ADMPFJX901620 | -16-20 | 1-11,5 NPT | 1-5/8-12 UN | 50 | 55 | 58 | 23 |
| 20-20 | ADMPFJX902020 | -20-20 | 1-1/4-11,5 NPT | 1-5/8-12 UN | 50 | 55 | 58 | 30 |
| 20-24 | ADMPFJX902024 | -20-24 | 1-1/4-11,5 NPT | 1-7/8-12 UN | 55 | 56 | 62 | 30 |
| 24-20 | ADMPFJX902420 | -24-20 | 1-1/2-11,5 NPT | 1-5/8-12 UN | 55 | 63 | 62 | 35 |
| 24-24 | ADMPFJX902424 | -24-24 | 1-1/2-11,5 NPT | 1-7/8-12 UN | 55 | 65 | 62 | 35 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Adaptador MP-FJX
Descripción
Descripción

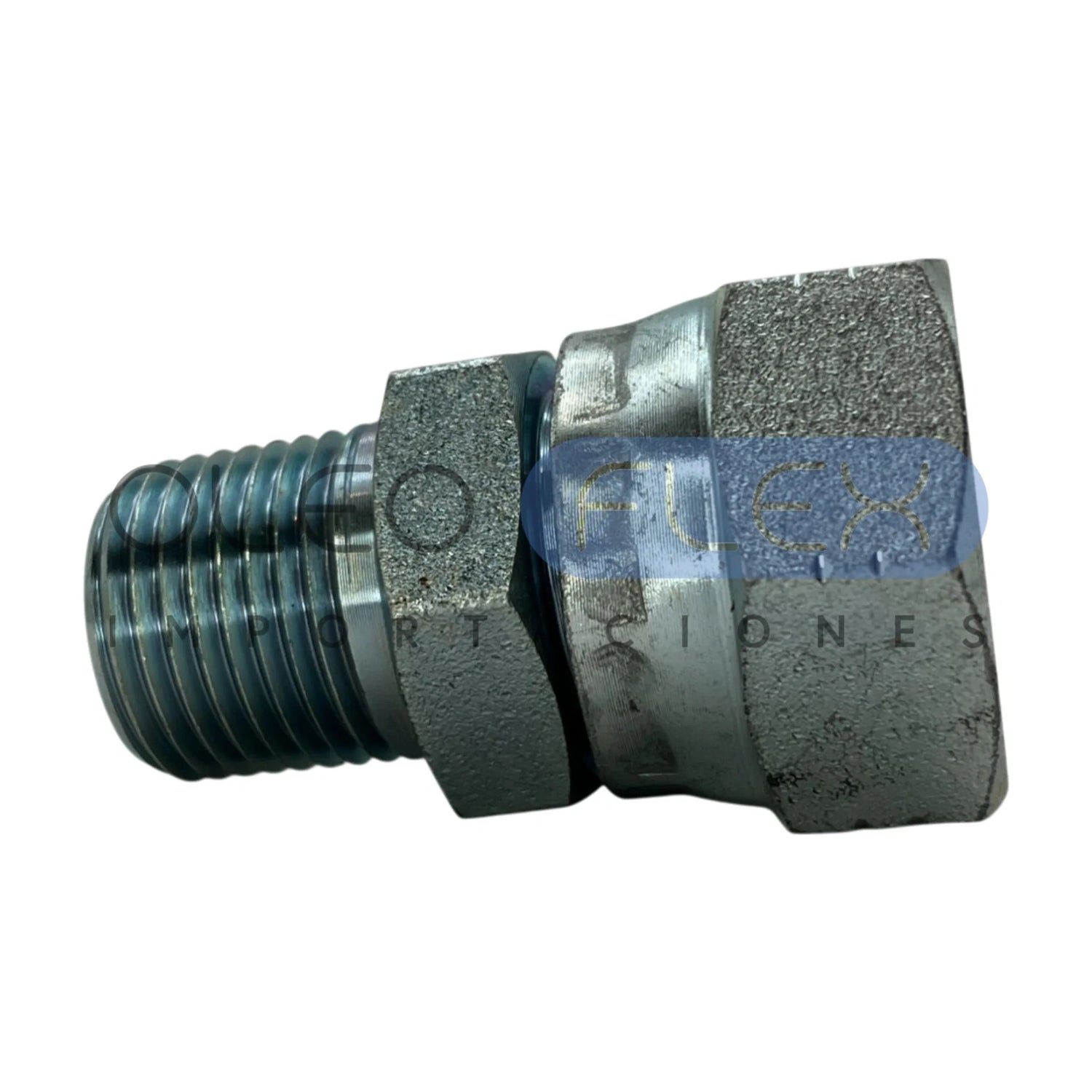

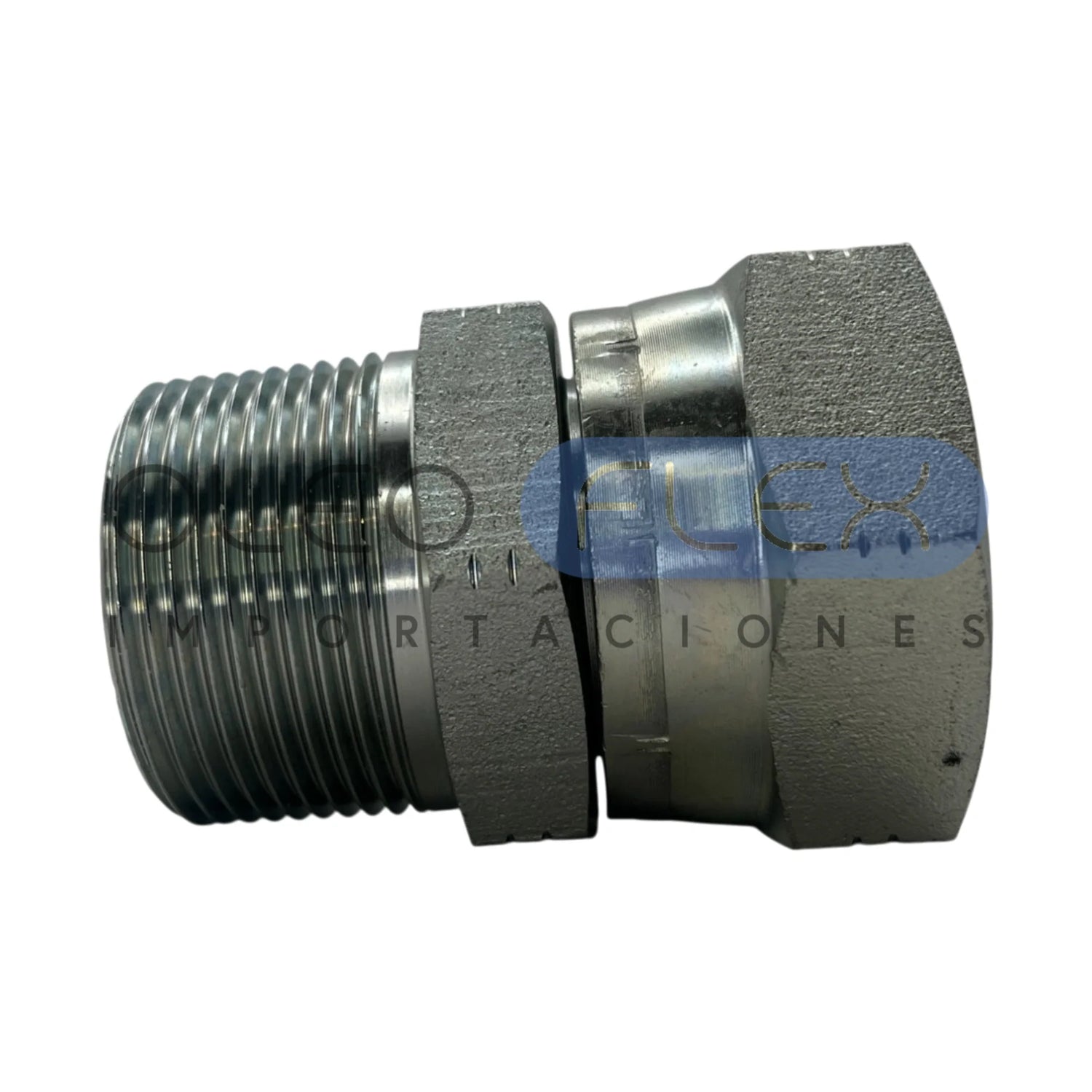

Adaptador macho NPT × hembra JIC giratoria (MP-FJX). Lleva un puerto NPT a una terminación JIC de 37° con tuerca giratoria, que es la forma limpia de rematar una manguera contra un bloque o una bomba con rosca NPT. Disponible recto y en 90°. Elige el ángulo y la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.
El Adaptador Hidráulico Macho NPT a Hembra JIC Giratoria resuelve el encuentro entre un componente con puerto NPT y una manguera terminada en JIC, sin tener que cambiar ninguno de los dos. La tuerca giratoria permite apretar la unión sin torcer la manguera.
Características principales
- Extremo macho NPT: rosca cónica que sella entre los hilos; se recomienda cinta de teflón o sellador de roscas en el montaje.
- Extremo hembra JIC giratoria: sella metal-metal contra el cono de 37° del macho. La rosca es recta (UNF) y no participa del sello.

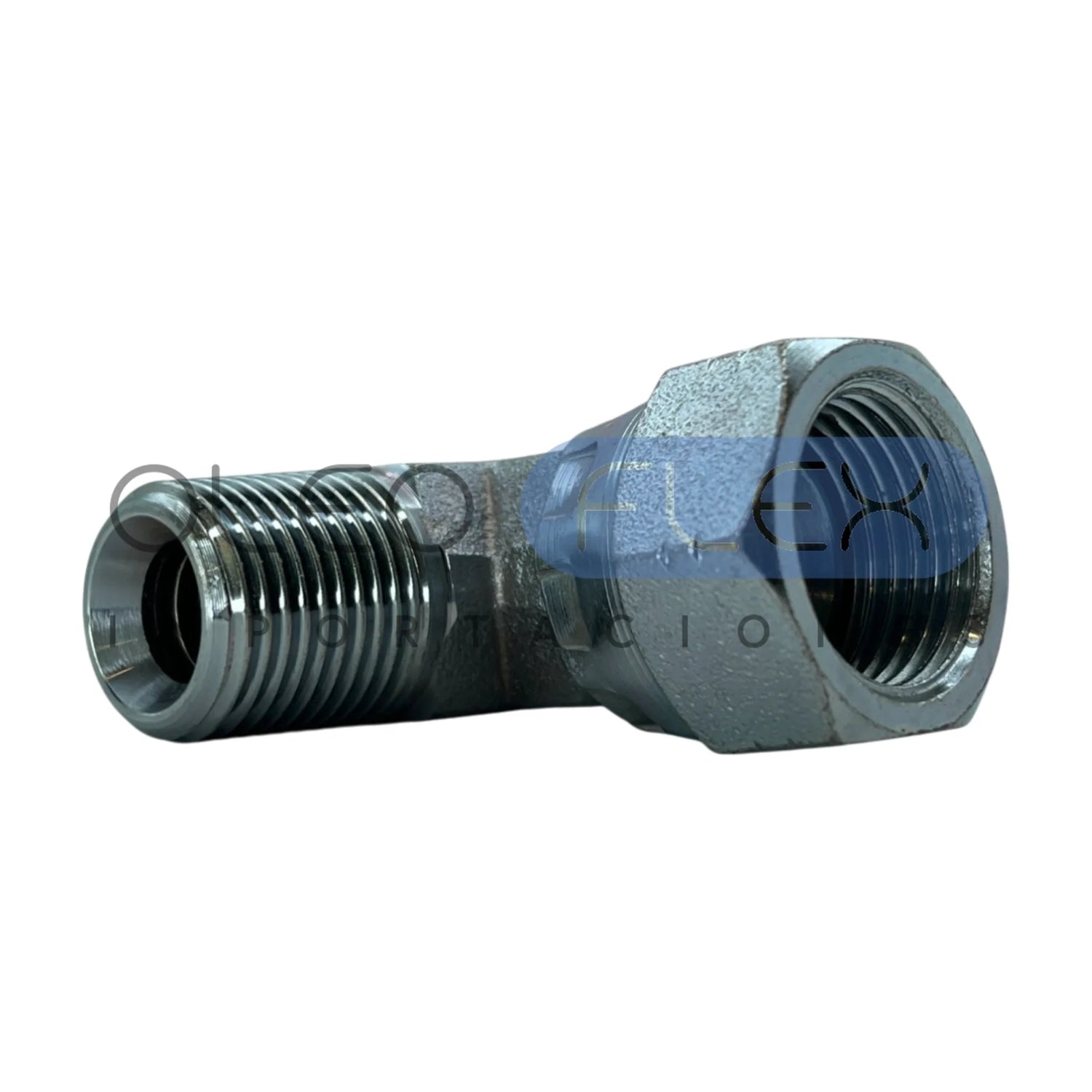

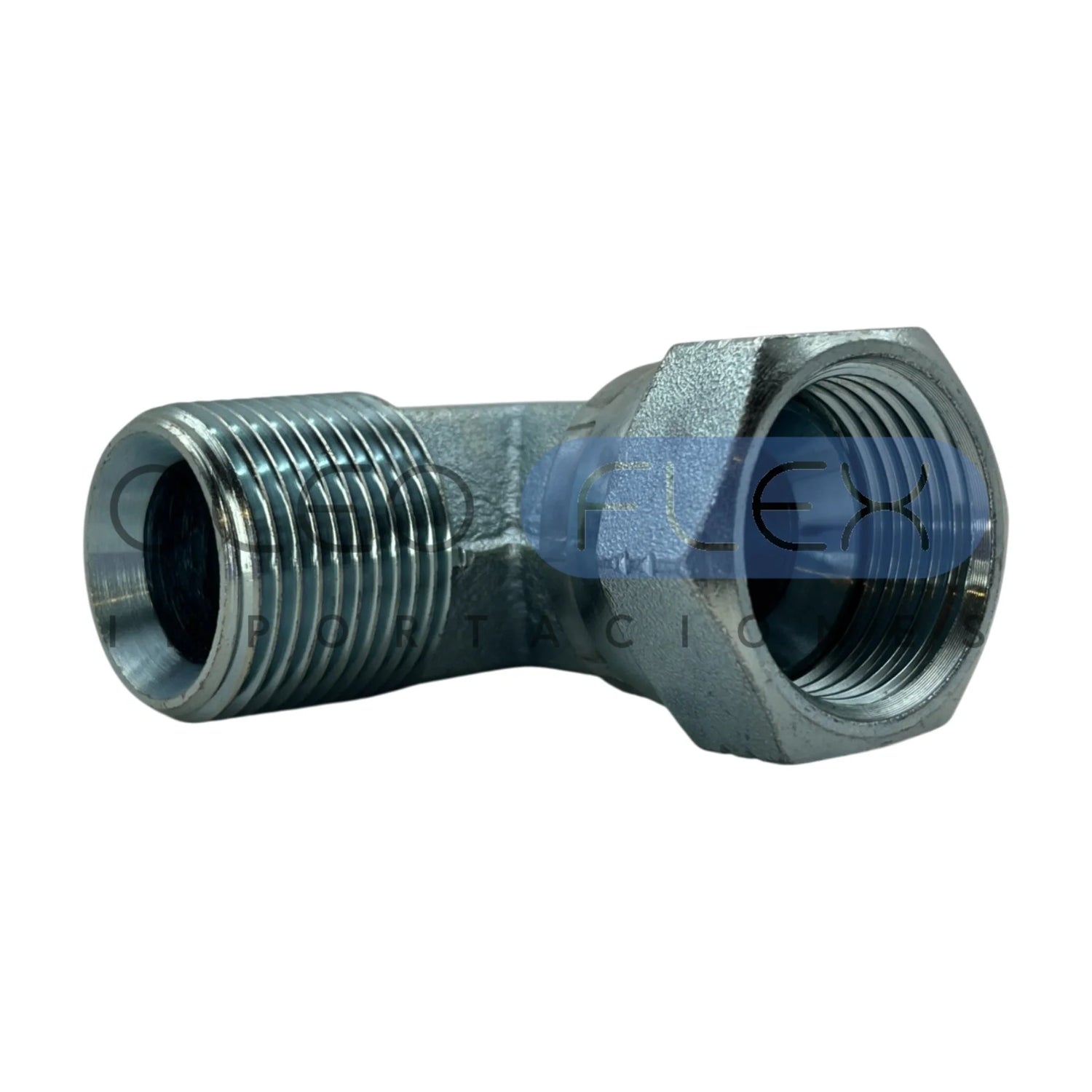

- Orientaciones: recto y 90°, para resolver la dirección de la manguera en espacios reducidos.
- Une un puerto NPT con una manguera terminada en JIC, o cambia de medida entre extremos.
