Abrazadera Tubo Hidráulico Doble Serie Liviana

Medida	Código	Ø D1 (mm)	Ø D2 (mm)	H	L1	L2	Serie
6 mm	HFCTHADSL06	6	6	33	36	18	Liviana
8 mm	HFCTHADSL08	8	8	33	36	18	Liviana
10 mm	HFCTHADSL10	10	10	33	36	18	Liviana
12 mm	HFCTHADSL12	12	12	33	36	18	Liviana
14 mm	HFCTHADSL14	14	14	35	53	28	Liviana
15 mm	HFCTHADSL15	15	15	35	53	28	Liviana
16 mm	HFCTHADSL16	16	16	35	53	28	Liviana
18 mm	HFCTHADSL18	18	18	35	53	28	Liviana
20 mm	HFCTHADSL20	20	20	44	67	39	Liviana
22 mm	HFCTHADSL22	22	22	44	67	39	Liviana
25 mm	HFCTHADSL25	25	25	44	67	39	Liviana
28 mm	HFCTHADSL28	28	28	48	80	46	Liviana
30 mm	HFCTHADSL30	30	30	48	80	46	Liviana
35 mm	HFCTHADSL35	35	35	60	106	58	Liviana
38 mm	HFCTHADSL38	38	38	60	106	58	Liviana
42 mm	HFCTHADSL42	42	42	60	106	58	Liviana

Medida	Código	Ø D1 (mm)	Ø D2 (mm)	H	L1	L2	S (mm)
6 mm	HFCTHAINOXDSL06SS304L	6	6	32	36	18	30
8 mm	HFCTHAINOXDSL08SS304L	8	8	32	36	18	30
10 mm	HFCTHAINOXDSL10SS304L	10	10	32	36	18	30
12 mm	HFCTHAINOXDSL12SS304L	12	12	32	36	18	30
14 mm	HFCTHAINOXDSL14SS304L	14	14	35	53	28	30
15 mm	HFCTHAINOXDSL15SS304L	15	15	35	53	28	30
16 mm	HFCTHAINOXDSL16SS304L	16	16	35	53	28	30
18 mm	HFCTHAINOXDSL18SS304L	18	18	35	53	28	30
20 mm	HFCTHAINOXDSL20SS304L	20	20	43	67	39	30
22 mm	HFCTHAINOXDSL22SS304L	22	22	43	67	39	30
25 mm	HFCTHAINOXDSL25SS304L	25	25	43	67	39	30
28 mm	HFCTHAINOXDSL28SS304L	28	28	47	80	46	30
30 mm	HFCTHAINOXDSL30SS304L	30	30	47	80	45	30
35 mm	HFCTHAINOXDSL35SS304L	35	35	60	106,5	58	30

Descripción

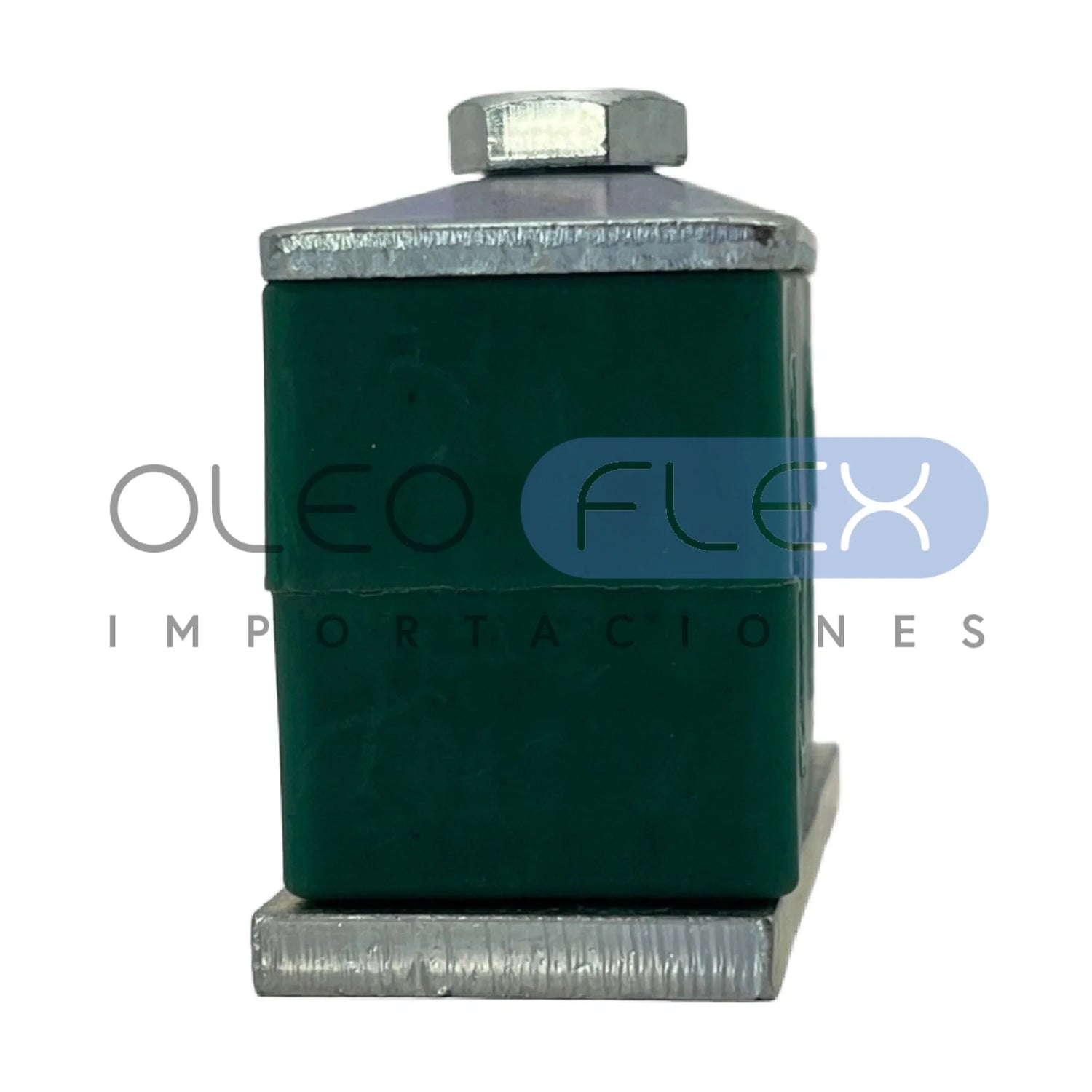

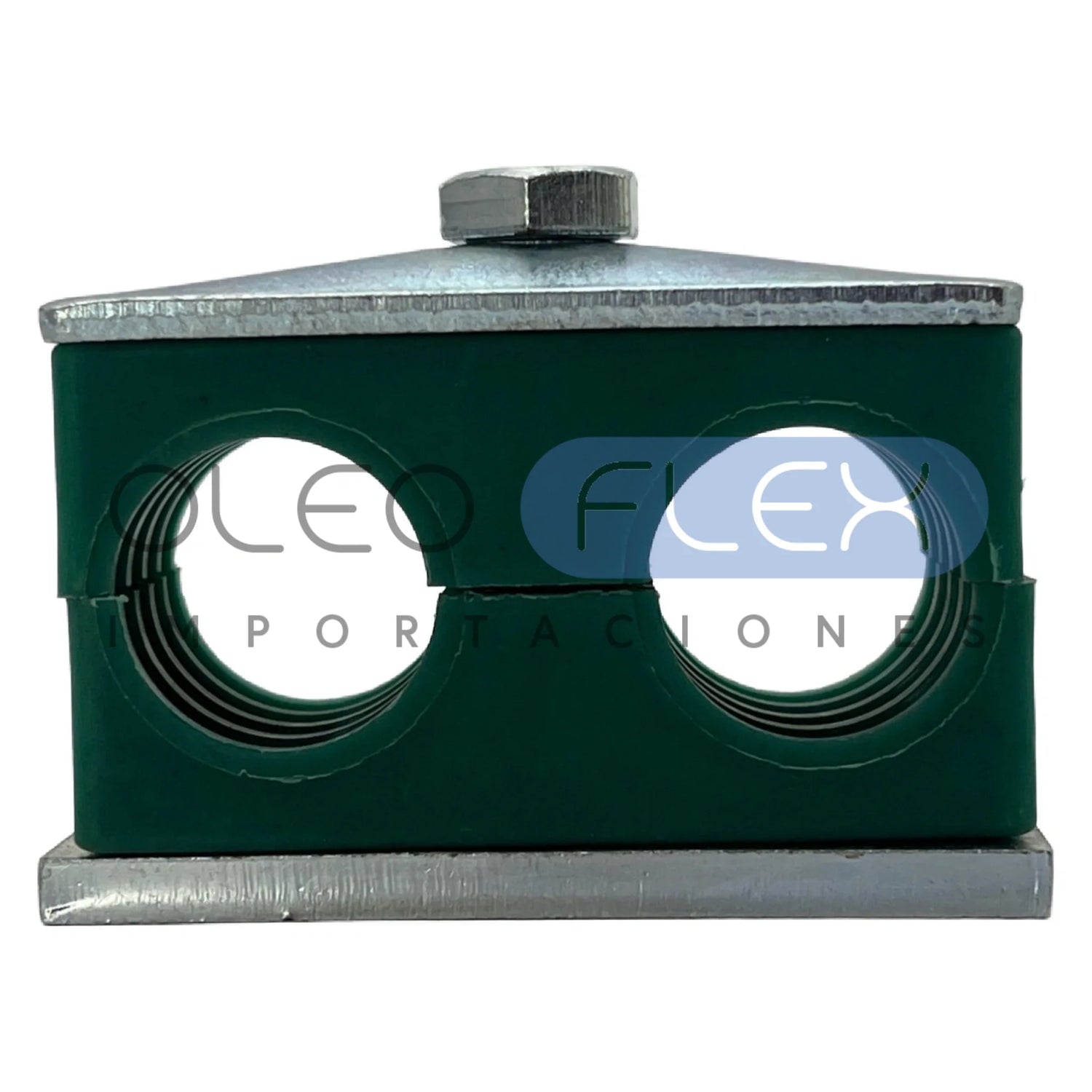

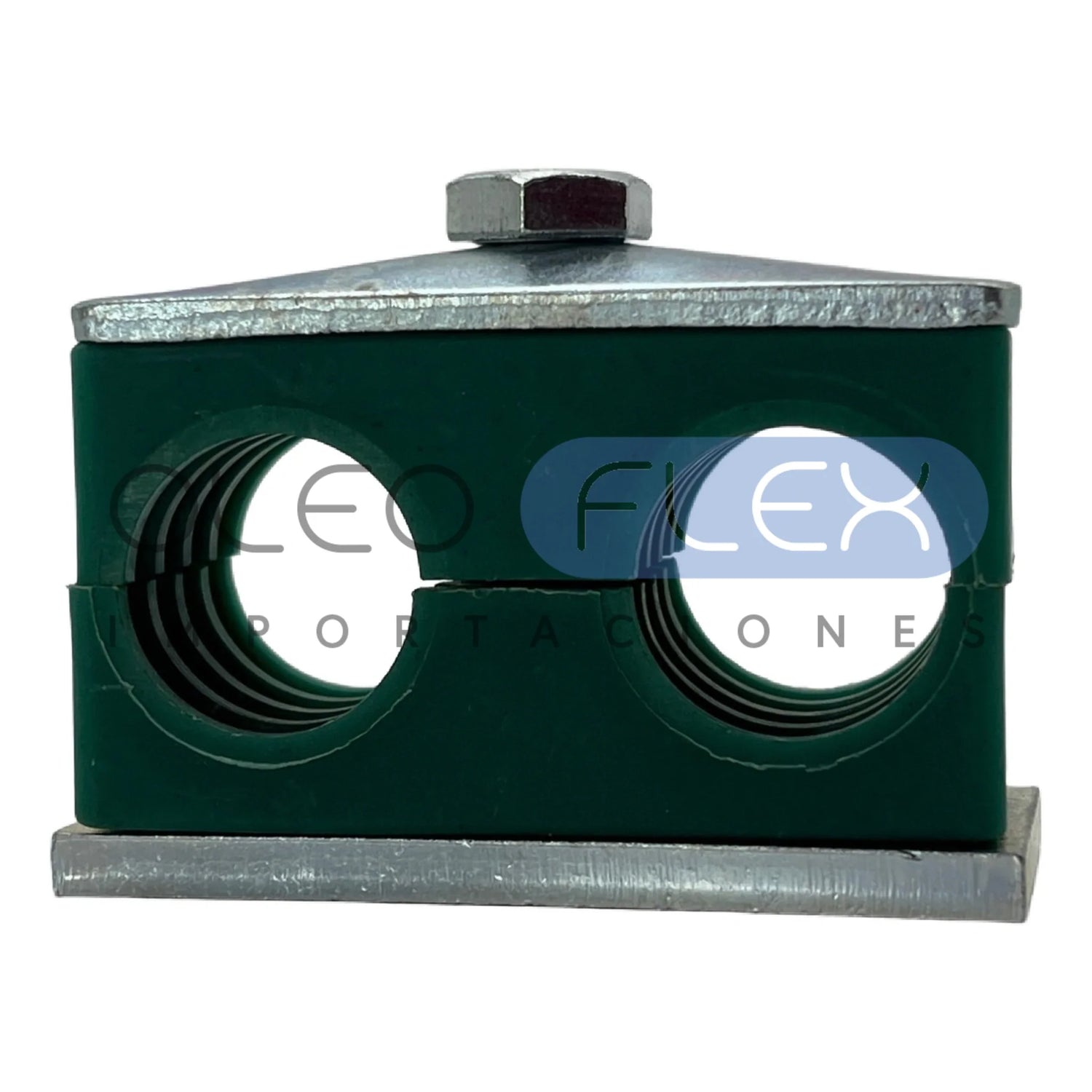

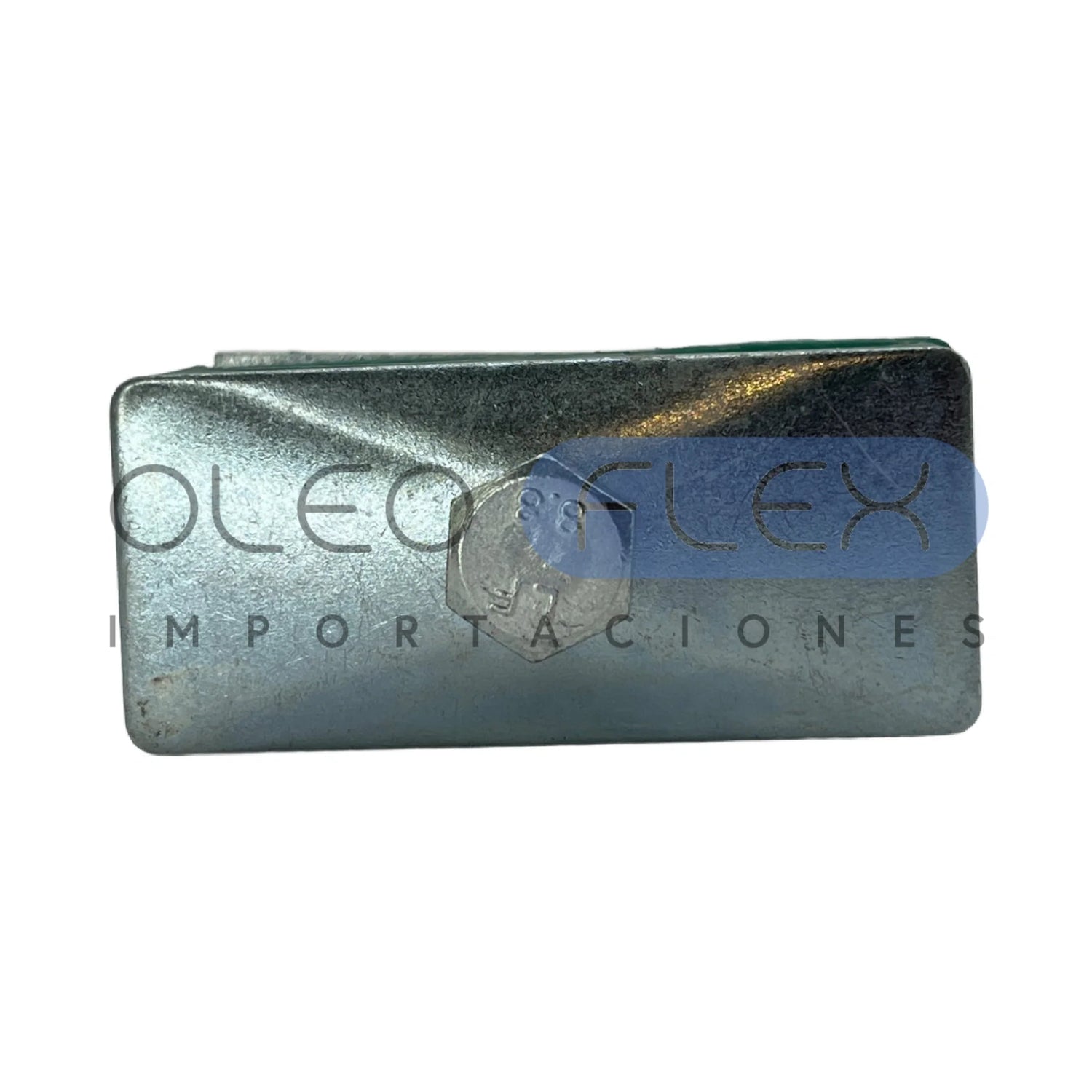

La Abrazadera para Tubo Hidráulico Doble Serie Liviana es un soporte de fijación fabricado según el estándar DIN 3015, diseñado para sujetar dos tubos rígidos en paralelo contra una estructura o panel. Está compuesta por dos mordazas de polipropileno (PP) que abrazan los tubos, una placa base soldable, una placa superior y los tornillos que cierran el conjunto, formando una fijación firme que mantiene la línea alineada y ordenada.

Su función principal es amortiguar la vibración y proteger el tubo: las mordazas plásticas absorben el movimiento del sistema y evitan el roce metal-metal contra la estructura, reduciendo la fatiga en las uniones roscadas y previniendo fugas por desplazamiento de la línea. La versión serie liviana está dimensionada para aplicaciones de presión y vibración moderada, y su diseño permite el montaje apilable para organizar varios niveles de tubería en un mismo punto de anclaje.

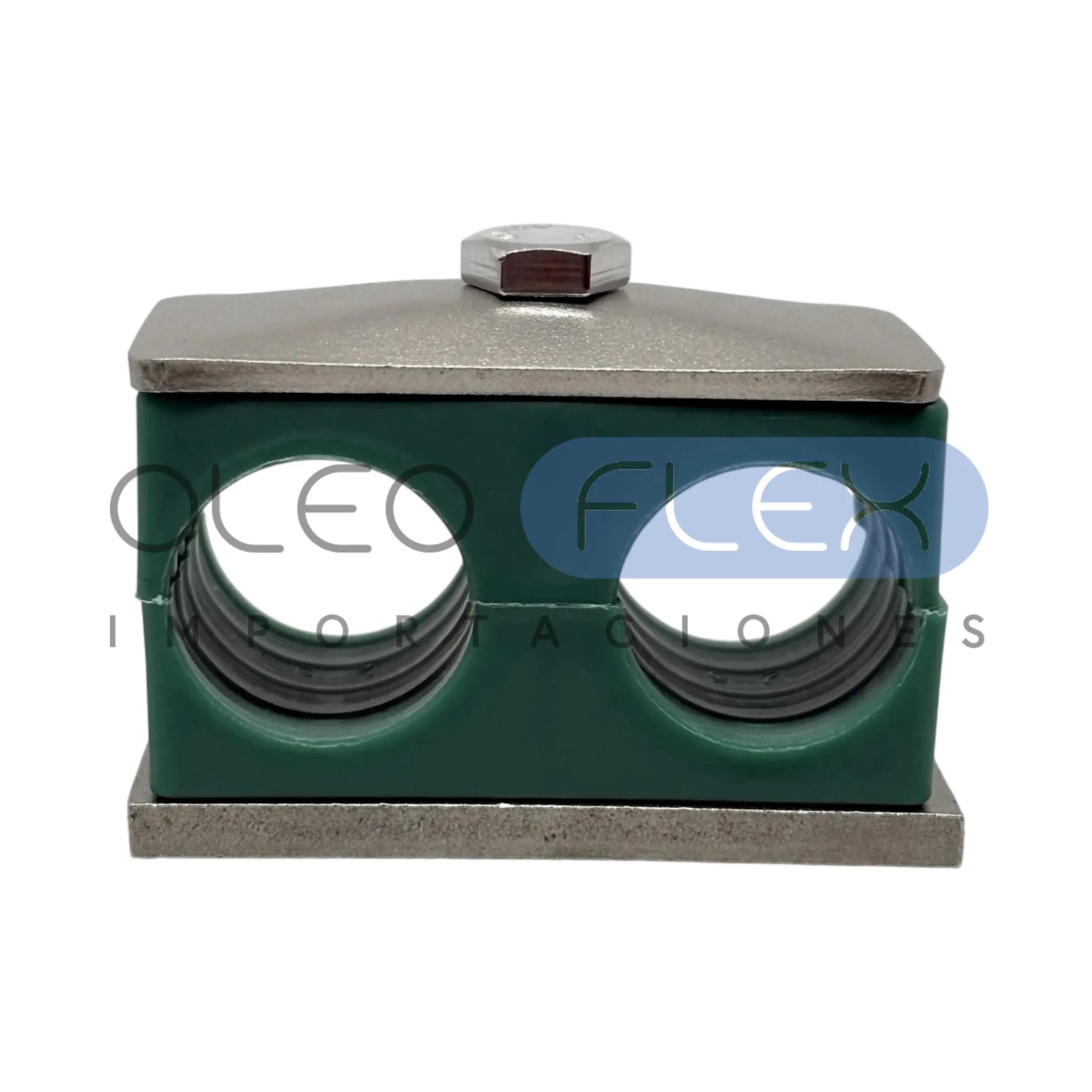

Disponible con herrajes en acero al carbono zincado o acero inoxidable SS304L, este último recomendado para ambientes húmedos, salinos o químicamente agresivos.

Características principales

Estándar DIN 3015: abrazadera doble, serie liviana (2 tubos)
Mordazas de polipropileno (PP): amortiguan vibración y protegen la superficie del tubo
Conjunto completo: mordazas + placa base soldable + placa superior + tornillos
Herrajes en acero zincado o acero inoxidable SS304L según ambiente
Montaje apilable para ordenar múltiples líneas de tubería
Rango de medidas: tubo Ø 6 mm a 42 mm

Aplicaciones típicas

Fijación y ruteo de líneas de tubo hidráulico en maquinaria y equipos industriales
Tendidos paralelos de dos tubos (ida y retorno) sobre un mismo punto de anclaje
Instalaciones sujetas a vibración donde el tubo debe permanecer firme y protegido
Ambientes húmedos, salinos o corrosivos con la versión en acero inoxidable SS304L

Instalación

Se suelda (o atornilla) la placa base a la estructura, se aloja el tubo entre las mordazas, se cierra con la placa superior y se aprietan los tornillos. Respetar la distancia recomendada entre abrazaderas evita vibración y fatiga del tubo. La abrazadera cumple función de fijación, no de soporte estructural del peso del sistema.

Selecciona la medida según el diámetro exterior de tu tubo y el material de los herrajes según el ambiente de trabajo.
