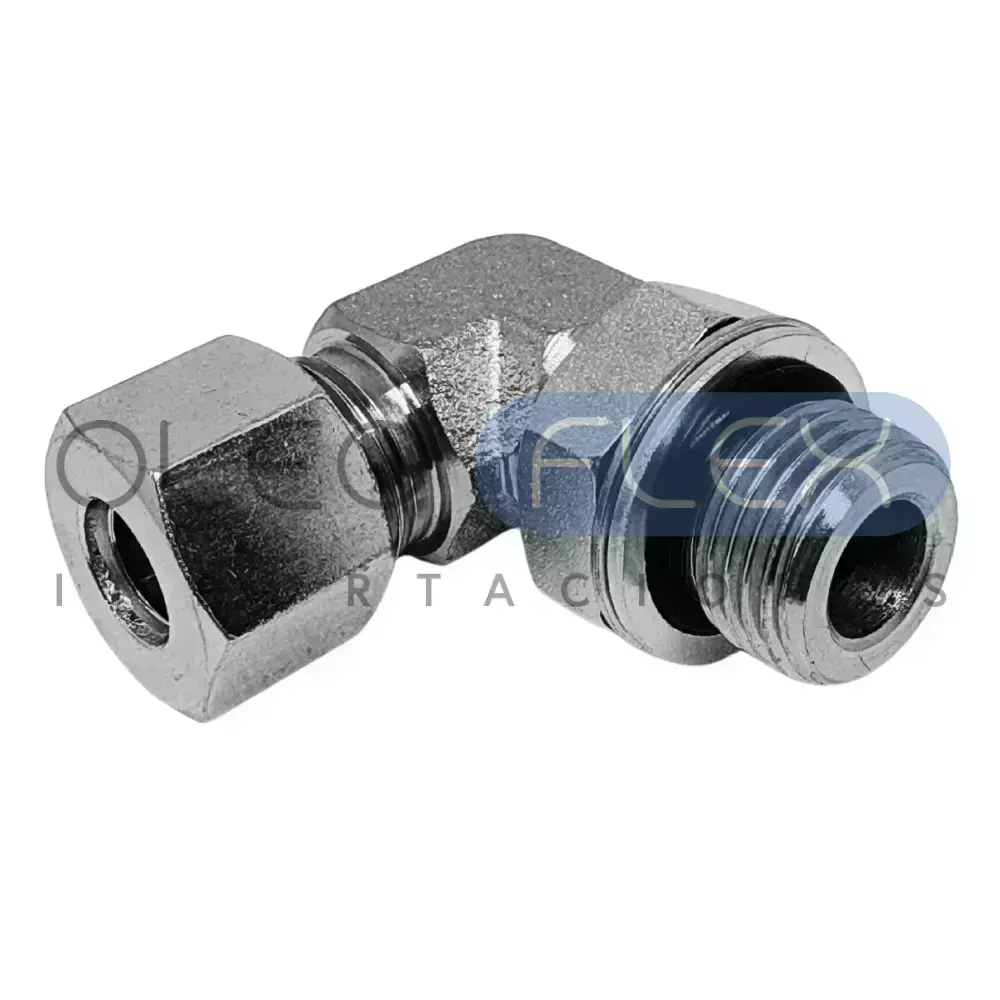

Codo 90° Tubo a Hilo Macho BSP JMA — DIN 2353

La Conexión Tubo-Macho BSP 90° (JMA) es un racor codo de acero que une un tubo hidráulico rígido a un puerto con rosca BSP macho, cambiando la dirección de la línea en 90°. Un extremo conecta al tubo mediante anillo cortante (virola) según DIN 2353 / ISO 8434-1, que muerde el tubo al apretar la tuerca formando un sello metal-metal sin soldadura; el otro extremo es una rosca BSP paralela (British Standard Pipe) que se enrosca al componente o bloque hidráulico y sella mediante un O-ring.

Está diseñado para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión, aprovechando la fiabilidad del sistema de anillo cortante y el sello por O-ring de la rosca BSP paralela. Fabricado en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable en líneas de tubo rígido sometidas a presión y vibración.

Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida (por ejemplo, 12L y 12S tienen roscas distintas y no son intercambiables), por lo que la virola, la tuerca y el racor deben ser de la misma serie. La presión admisible disminuye a mayor diámetro; consulta la ficha técnica de cada medida.

Características principales

• Racor codo 90°: tubo hidráulico a rosca BSP macho
• Conexión al tubo por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal, sin soldadura)
• Rosca BSP paralela macho con sello por O-ring
• Fabricado en acero al carbono zincado, resistente a la corrosión
• Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar
• La serie es parte de la medida: L y S no son intercambiables

Aplicaciones típicas

• Cambios de dirección en líneas de tubo rígido con puerto BSP
• Sistemas hidráulicos de alta presión en maquinaria industrial y equipos móviles
• Conexión de tubo a bloques, válvulas y componentes con rosca BSP
• Instalaciones donde se requiere una unión firme sin soldadura

Medidas disponibles (tubo × rosca BSP)

• Serie liviana (L): 6L×1/8", 6L×1/4", 8L×1/4", 8L×3/8", 10L×1/4", 10L×3/8", 12L×1/4", 12L×3/8", 12L×1/2", 15L×1/2", 18L×1/2", 22L×3/4", 28L×1", 35L×1.1/4", 42L×1.1/2"
• Serie pesada (S): 6S×1/4", 8S×1/4", 10S×1/4", 10S×3/8", 12S×3/8", 12S×1/2", 14S×1/2", 16S×3/8", 16S×1/2", 20S×1/2", 20S×3/4", 25S×3/4", 25S×1", 30S×1", 30S×1.1/4", 38S×1.1/2"

Selecciona la medida (tubo × rosca) y la serie (L o S) según el diámetro exterior de tu tubo y la rosca BSP del componente.
