Abrazadera Tubo Hidráulico Simple Serie Liviana

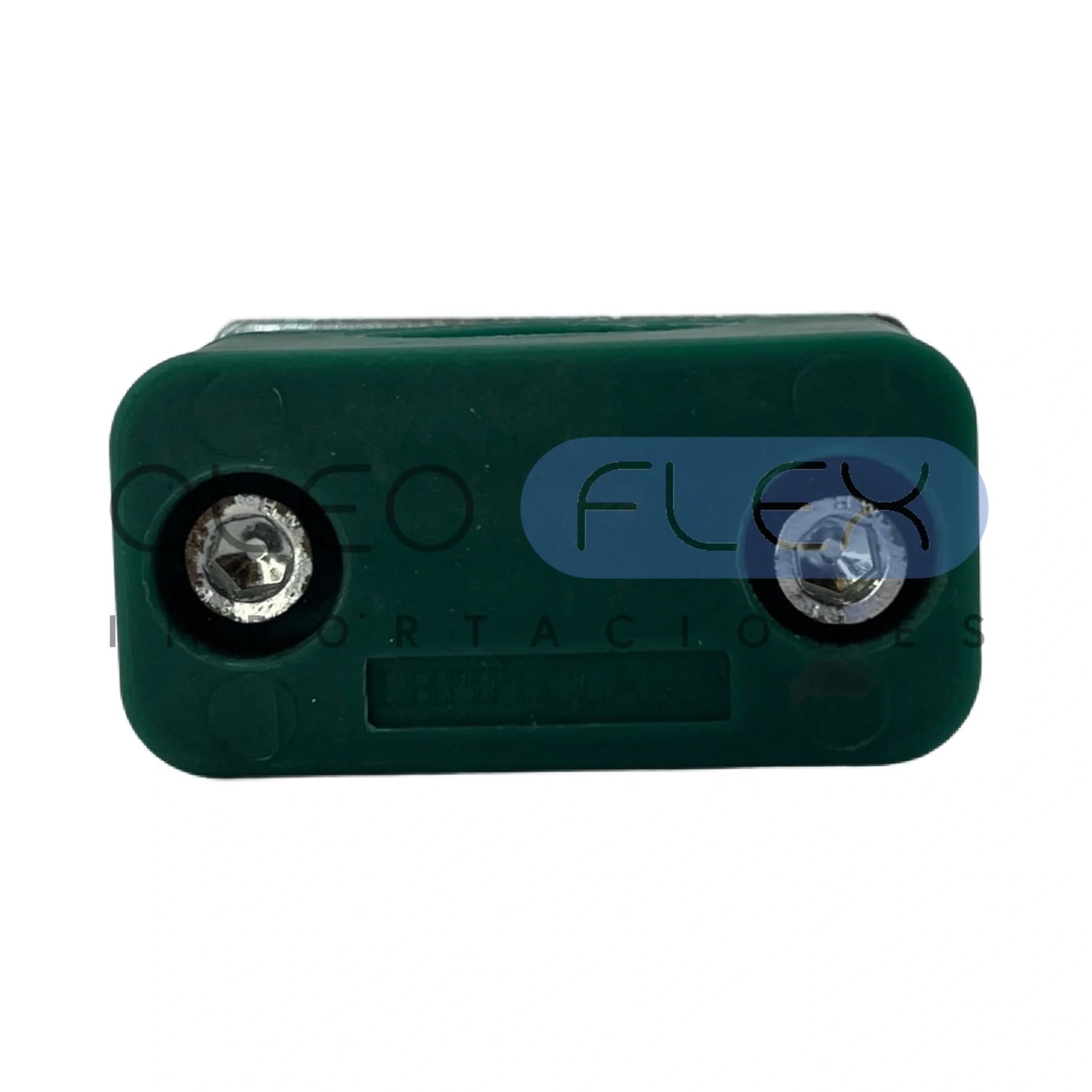

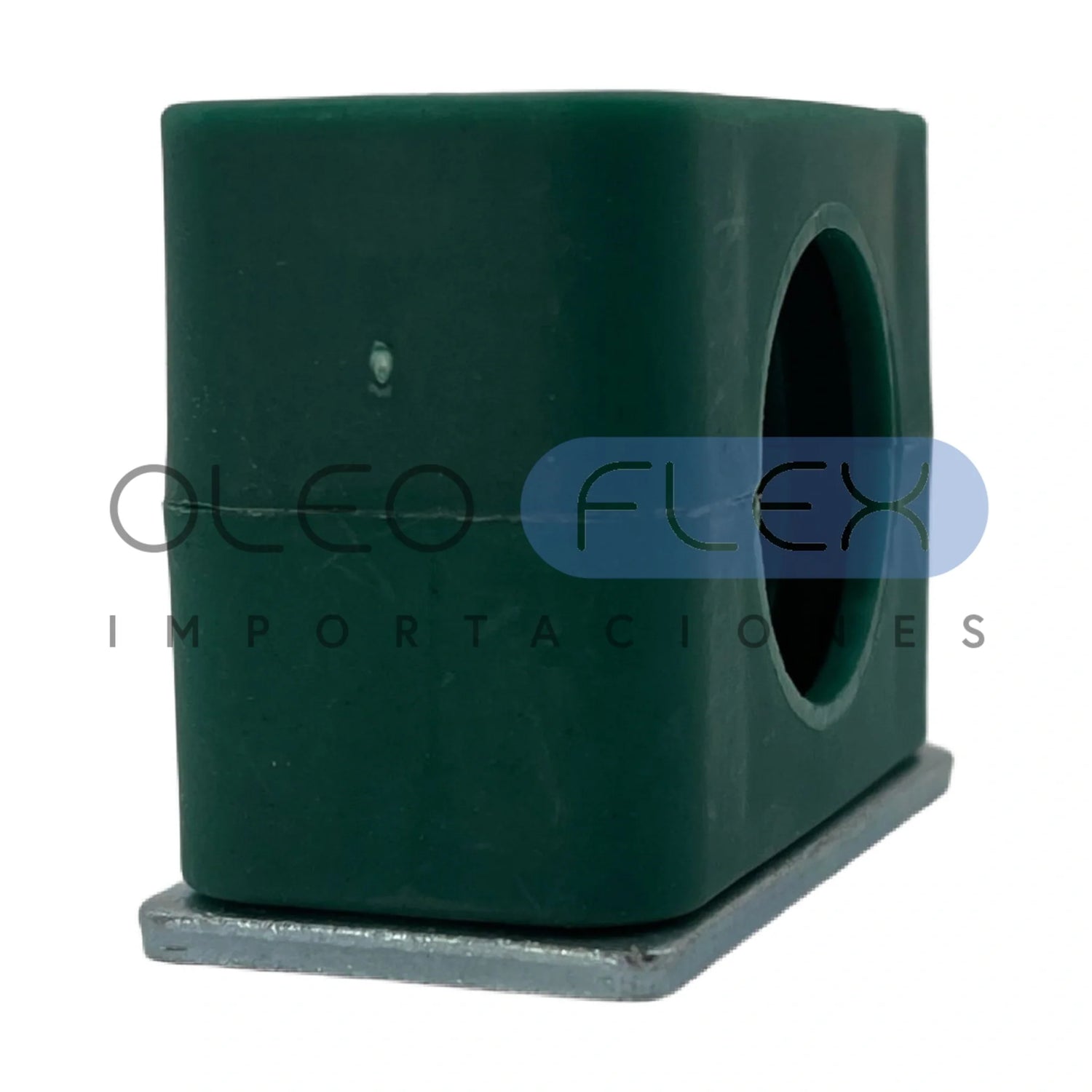

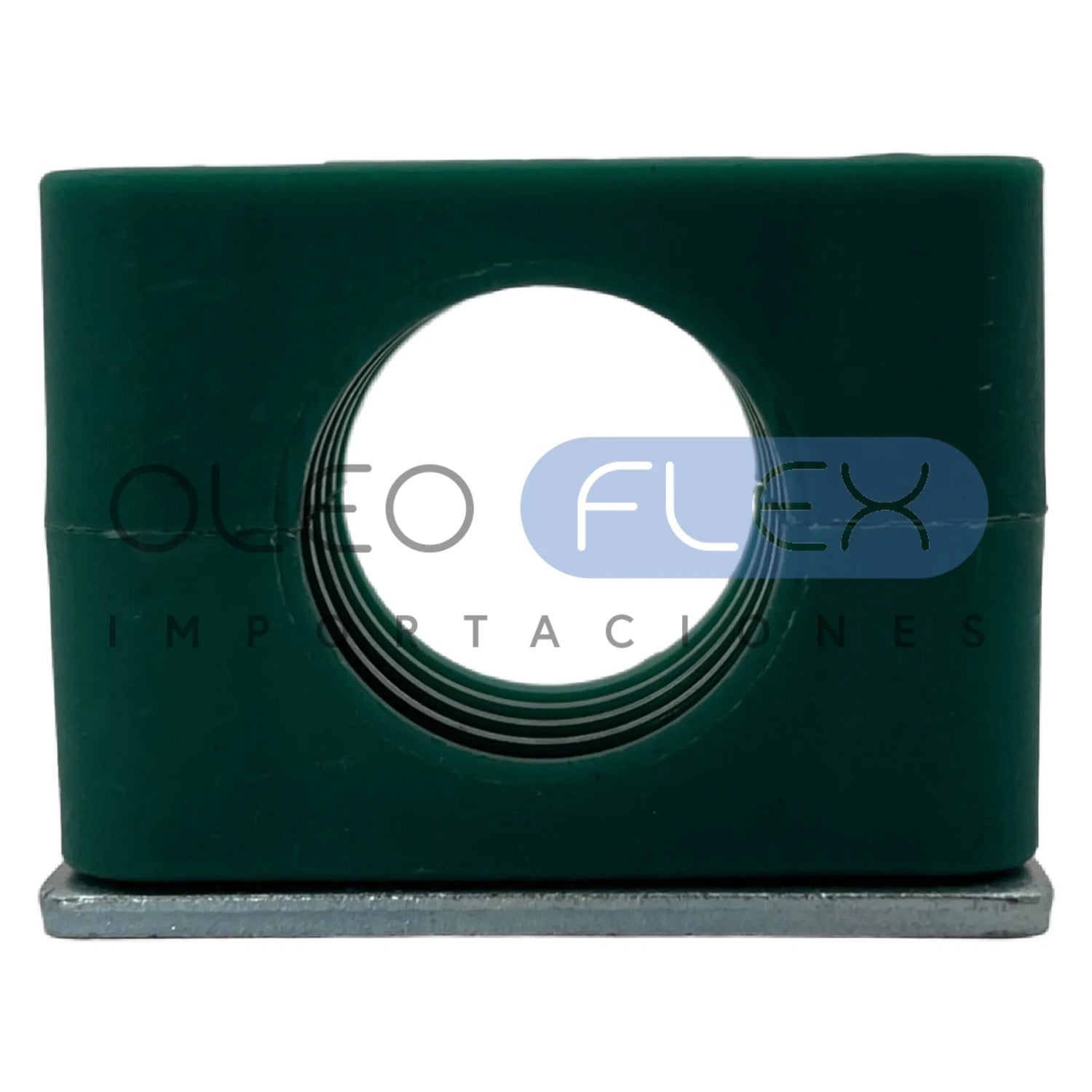

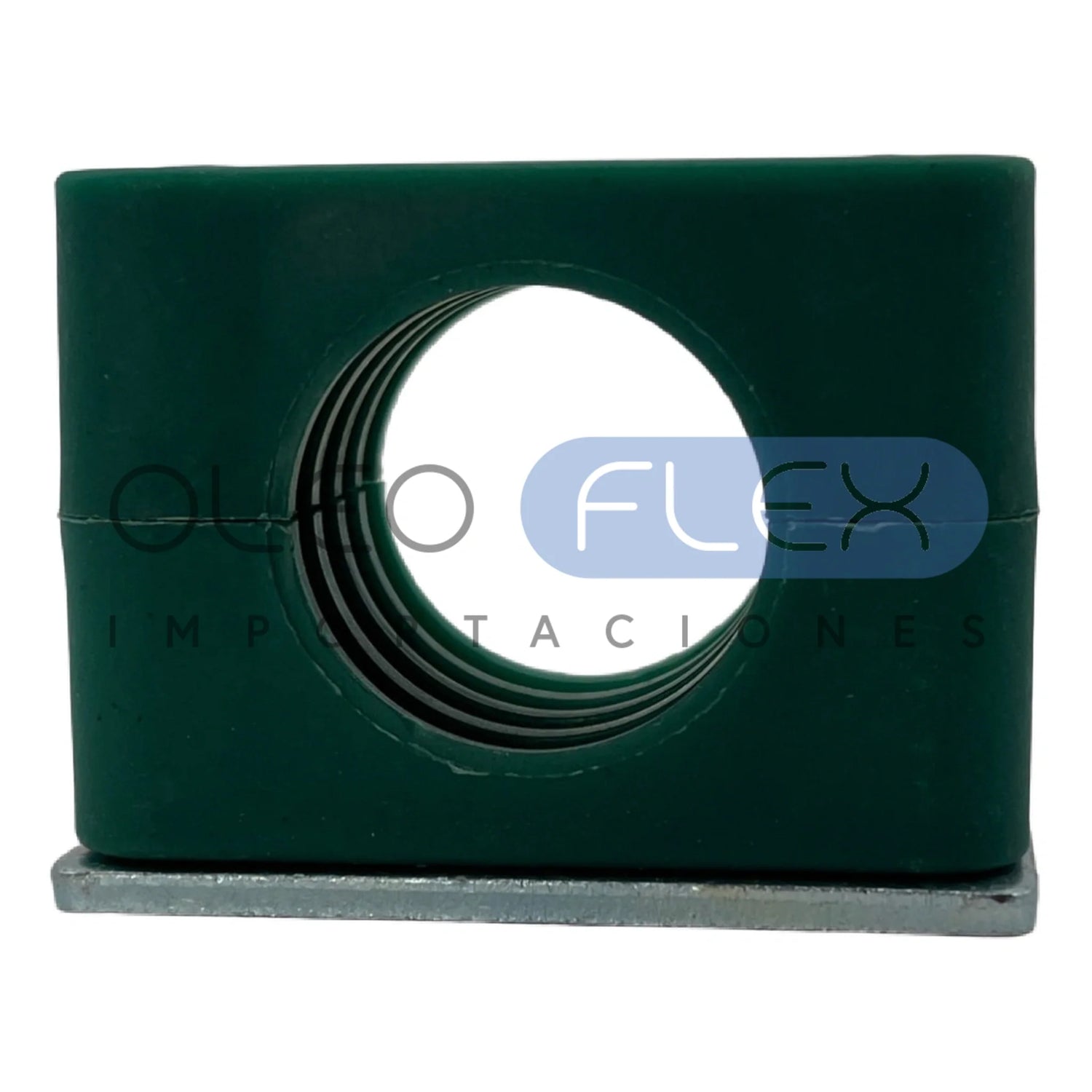

La Abrazadera para Tubo Hidráulico Simple Serie Liviana es un soporte de fijación fabricado según el estándar DIN 3015, diseñado para sujetar un tubo rígido contra una estructura o panel. Está compuesta por dos mordazas de polipropileno (PP) que abrazan el tubo, una placa base soldable, una placa superior y los tornillos que cierran el conjunto, formando una fijación firme que mantiene la línea alineada y ordenada.

Su función principal es amortiguar la vibración y proteger el tubo: las mordazas plásticas absorben el movimiento del sistema y evitan el roce metal-metal contra la estructura, reduciendo la fatiga en las uniones roscadas y previniendo fugas por desplazamiento de la línea. La versión serie liviana está dimensionada para aplicaciones de presión y vibración moderada, y es la configuración más utilizada para el ruteo de líneas individuales.

Su diseño permite el montaje apilable, lo que facilita organizar varias abrazaderas en un mismo punto de anclaje cuando el tendido crece.

Características principales

• Estándar DIN 3015: abrazadera simple, serie liviana (1 tubo)
• Mordazas de polipropileno (PP): amortiguan vibración y protegen la superficie del tubo
• Conjunto completo: mordazas + placa base soldable + placa superior + tornillos
• Herrajes en acero zincado, resistentes a la corrosión
• Montaje apilable para ordenar múltiples líneas de tubería
• Rango de medidas: tubo Ø 6 mm a 42 mm

Aplicaciones típicas

• Fijación y ruteo de líneas individuales de tubo hidráulico en maquinaria y equipos industriales
• Instalaciones sujetas a vibración moderada donde el tubo debe permanecer firme y protegido
• Tendidos donde se requiere fijar el tubo a estructura, panel o bastidor
• Ordenamiento de tuberías en tableros y centrales hidráulicas

Instalación

Se suelda (o atornilla) la placa base a la estructura, se aloja el tubo entre las mordazas, se cierra con la placa superior y se aprietan los tornillos. Respetar la distancia recomendada entre abrazaderas evita vibración y fatiga del tubo. La abrazadera cumple función de fijación, no de soporte estructural del peso del sistema.

Selecciona la medida según el diámetro exterior de tu tubo. Para alta presión o vibración intensa, revisa la versión serie pesada; para fijar dos tubos en paralelo, la versión doble.
