Macho NPT (MP)
Macho NPT (MP) - 1/4" x 1/8" (-04/-02) está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: acero al carbono zincado de alta resistencia · Presión de trabajo: 145 a 350 bar según medida (ver tabla) · Rosca: NPT cónica (sella en la rosca, usar sellante)
| Medida | Código | Rosca NPT | Dash | Manguera | H (mm) | A (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|
| 1/4″ x 1/8″ (-04/-02) | MNPT0402 | 1/8″ | -4 | 1/4″ | 12 | 23 | 350 | 5.076 |
| 1/4″ x 1/4″ (-04/-04) | MNPT0404 | 1/4″ | -4 | 1/4″ | 17 | 27,3 | 350 | 5.076 |
| 1/4″ x 3/8″ (-04/-06) | MNPT0406 | 3/8″ | -4 | 1/4″ | 19 | 30 | 280 | 4.061 |
| 3/8″ x 1/4″ (-06/-04) | MNPT0604 | 1/4″ | -6 | 3/8″ | 19 | 29 | 280 | 4.061 |
| 3/8″ x 3/8″ (-06/-06) | MNPT0606 | 3/8″ | -6 | 3/8″ | 19 | 30 | 280 | 4.061 |
| 3/8″ x 1/2″ (-06/-08) | MNPT0608 | 1/2″ | -6 | 3/8″ | 22 | 35,2 | 245 | 3.553 |
| 1/2″ x 3/8″ (-08/-06) | MNPT0806 | 3/8″ | -8 | 1/2″ | 22 | 30 | 245 | 3.553 |
| 1/2″ x 1/2″ (-08/-08) | MNPT0808 | 1/2″ | -8 | 1/2″ | 22 | 35,3 | 245 | 3.553 |
| 1/2″ x 3/4″ (-08/-12) | MNPT0812 | 3/4″ | -8 | 1/2″ | 27 | 40 | 210 | 3.046 |
| 3/4″ x 3/4″ (-12/-12) | MNPT1212 | 3/4″ | -12 | 3/4″ | 27 | 39 | 210 | 3.046 |
| 3/4″ x 1″ (-12/-16) | MNPT1216 | 1″ | -12 | 3/4″ | – | – | 175 | 2.538 |
| 1″ x 3/4″ (-16/-12) | MNPT1612 | 3/4″ | -16 | 1″ | 36 | 41 | 175 | 2.538 |
| 1″ x 1″ (-16/-16) | MNPT1616 | 1″ | -16 | 1″ | 35,5 | 45,3 | 175 | 2.538 |
| 1″ x 1 1/4″ (-16/-20) | MNPT1620 | 1.1/4″ | -16 | 1″ | 46 | 52 | 145 | 2.103 |
| 1 1/4″ x 1 1/4″ (-20/-20) | MNPT2020 | 1.1/4″ | -20 | 1.1/4″ | 46 | 51 | 145 | 2.103 |
| 1 1/4″ x 1 1/2″ (-20/-24) | MNPT2024 | 1.1/2″ | -20 | 1.1/4″ | 50 | 52 | 145 | 2.103 |
| 1 1/2″ x 1 1/2″ (-24/-24) | MNPT2424 | 1.1/2″ | -24 | 1.1/2″ | – | – | 145 | 2.103 |
| 2″ x 2″ (-32/-32) | MNPT3232 | 2″ | -32 | 2″ | 65 | 53 | 145 | 2.103 |
Cotas en mm según el esquema de la ficha técnica (PDF). Valores de catálogo del fabricante.

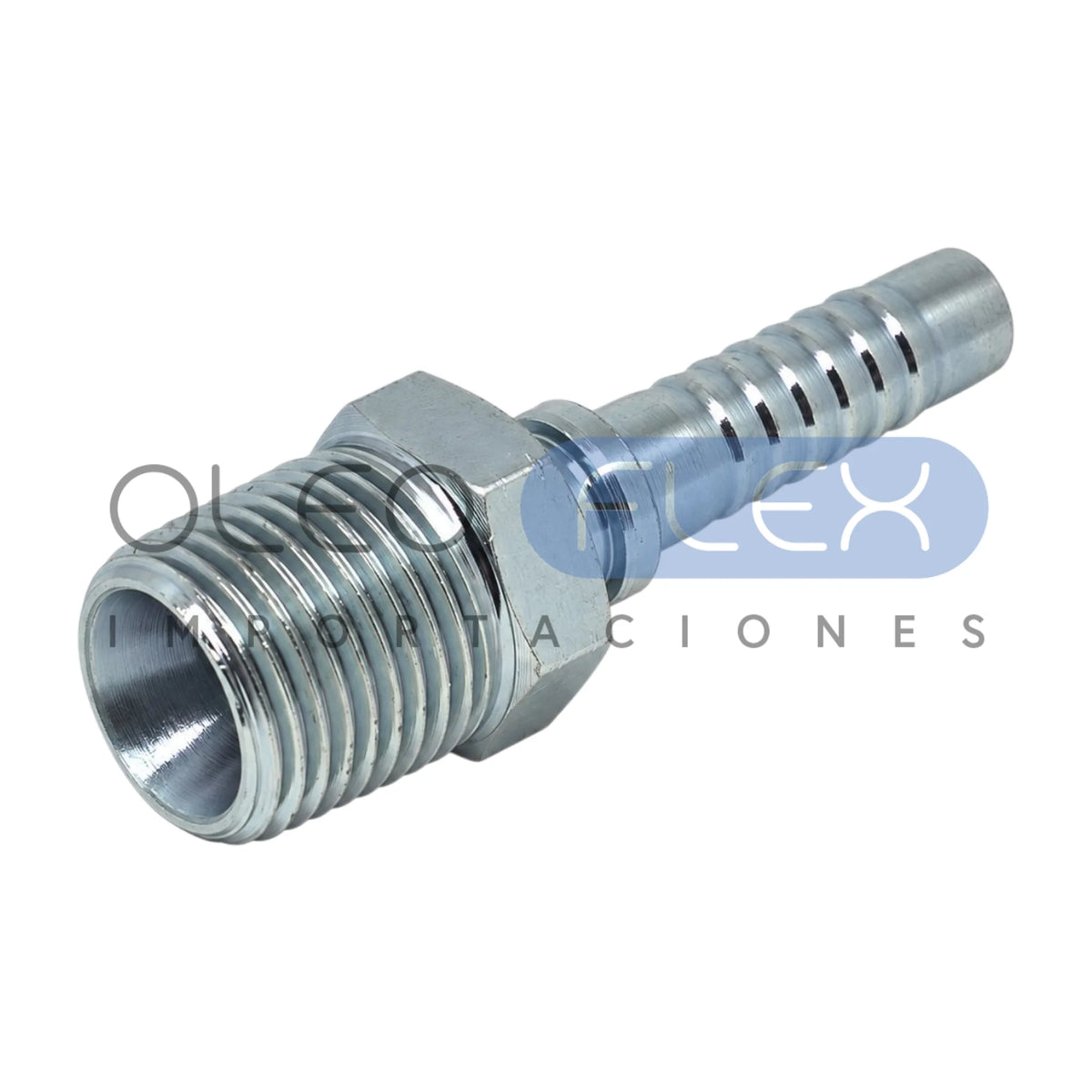

Macho NPT (MP)
Descripción
Descripción
El Macho NPT es un terminal de prensado con rosca cónica NPT (National Pipe Tapered), el estándar de rosca predominante en equipos y componentes de origen americano. Su geometría cónica genera un sellado por interferencia progresiva al apretar, siendo una opción confiable para evitar fugas de fluidos y gases en sistemas de alta presión sin necesidad de O-Ring adicional.
A diferencia del Macho NPT Giratorio, este terminal es fijo, ideal para instalaciones donde la manguera queda en posición definitiva y no requiere movimiento rotacional posterior. Es ampliamente utilizado en sistemas hidráulicos industriales, de gas, agua y plomería industrial donde se requieren conexiones seguras, resistentes y estancas.
Características principales
- Rosca cónica NPT, sellado por interferencia progresiva sin O-Ring adicional
- Terminal fijo de prensado directo sobre manguera hidráulica
- Material: acero al carbono zincado
- Presión de trabajo: hasta 450 bar / 6526 PSI según medida
- Apto para fluidos hidráulicos, agua, gas y otros medios industriales
Aplicaciones típicas
- Conexión de mangueras a componentes con puerto NPT en maquinaria americana
- Sistemas hidráulicos industriales, de gas y plomería de alta presión
- Instalaciones fijas donde no se requiere movimiento rotacional
Medidas disponibles
- 1/4"×1/8" hasta 2"×2", Hose Dash -04 a -32
Las especificaciones dimensionales completas están disponibles en la ficha técnica descargable.
