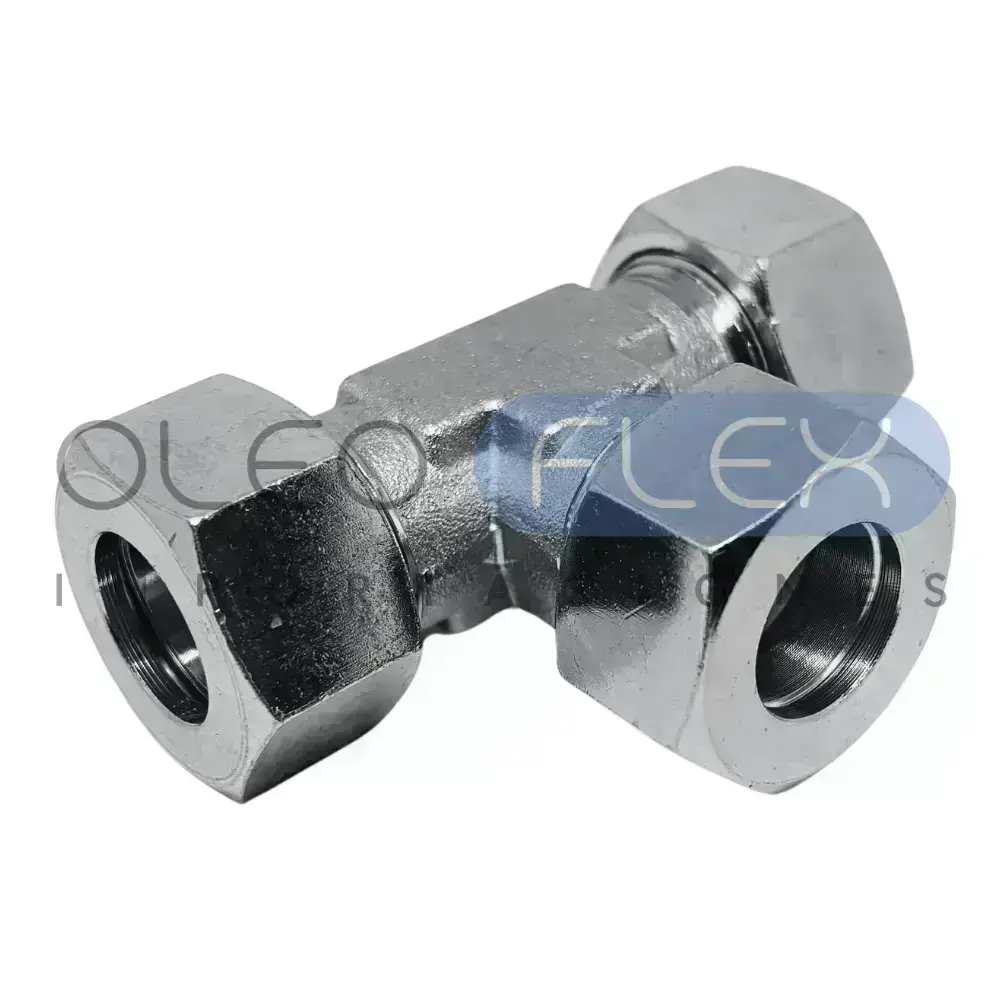

Tee Unión Tubo a Tubo TIA — DIN 2353

La Tee Tubo-Tubo (TIA) es un racor de derivación en forma de T que une tres tubos hidráulicos rígidos del mismo diámetro, permitiendo derivar la línea en un punto de conexión. Sus tres salidas conectan por anillo cortante (virola) según DIN 2353 / ISO 8434-1: al apretar cada tuerca, la virola muerde el tubo y forma un sello metal-metal firme, sin necesidad de soldadura ni O-rings.

Está diseñada para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión, distribuyendo el flujo entre tres tramos de tubo con la fiabilidad del sistema de anillo cortante. Fabricada en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable bajo presión y vibración.

Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida (por ejemplo, 12L y 12S tienen roscas distintas y no son intercambiables), por lo que las virolas, tuercas y el cuerpo deben corresponder a la misma serie del tubo utilizado.

Características principales

• Racor tee deriva la línea uniendo tres tubos del mismo diámetro
• Las tres salidas por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal, sin soldadura)
• Sin O-ring: conexión íntegramente por virola
• Fabricada en acero al carbono zincado, resistente a la corrosión
• Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar
• La serie es parte de la medida: L y S no son intercambiables

Aplicaciones típicas

• Derivación de líneas de tubo rígido en un punto de conexión
• Distribución de flujo hacia dos ramales desde una línea principal
• Sistemas hidráulicos de alta presión en maquinaria industrial y equipos móviles
• Instalaciones donde se requiere una derivación firme sin soldadura

Medidas disponibles (Ø exterior del tubo)

• Serie liviana (L): 6L · 8L · 10L · 12L · 15L · 18L · 22L · 28L · 35L · 42L
• Serie pesada (S): 6S · 8S · 10S · 12S · 14S · 16S · 20S · 25S · 30S · 38S

Selecciona la medida y la serie (L o S) según el diámetro exterior de tus tubos.
