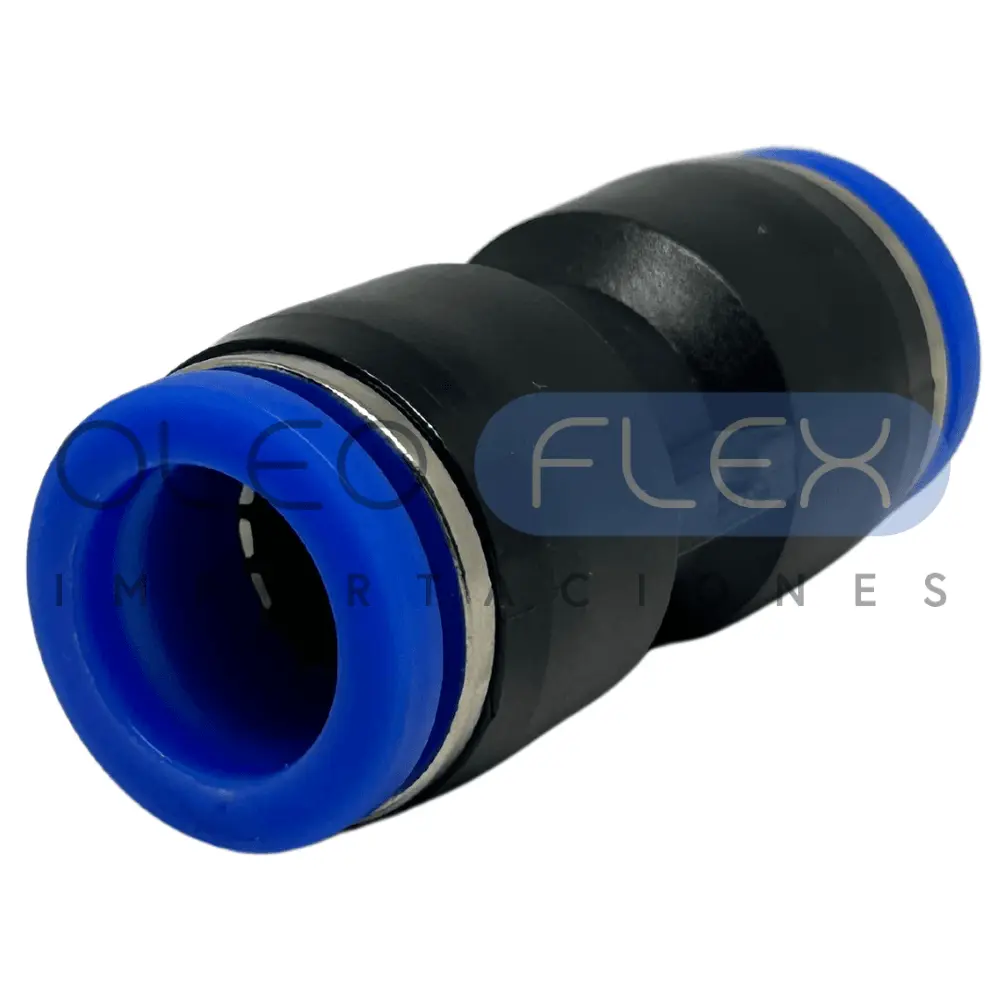

Unión Tubo a Tubo Neumática (MM)
Unión Tubo a Tubo Neumática (MM) - Recta / 04 mm está agotado y se enviará tan pronto como vuelva a estar disponible.
Temperatura: 0 °C a 60 °C
| Medida | Código | ΦD · tubo (mm) | A · largo total (mm) | 2·C · inserción (mm) | ØP · cuerpo (mm) | ØD (mm) |
|---|---|---|---|---|---|---|
| 04 mm | HFCPU4 | 4 | 33 | 12,5 | 10 | 10 |
| 06 mm | HFCPU6 | 6 | 34 | 14 | 12 | 12 |
| 08 mm | HFCPU8 | 8 | 38 | 18 | 12 | 14 |
| 10 mm | HFCPU10 | 10 | 42 | 18 | 14 | 17 |
| 12 mm | HFCPU12 | 12 | 46 | 20 | 16 | 19 |
| 16 mm | HFCPU16 | 16 | 55 | 23 | 25 | 25 |
| Medida | Código | ΦD1 · mayor (mm) | ΦD2 · menor (mm) | C1 (mm) | C2 (mm) | B · total (mm) | ØP1 (mm) | ØP2 (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-06 mm | HFCPG64 | 6 | 4 | 18 | 18 | 34,4 | 12 | 10 |
| 06-08 mm | HFCPG86 | 8 | 6 | 19 | 19 | 38 | 14 | 12 |
| 08-10 mm | HFCPG108 | 10 | 8 | 21 | 22 | 43 | 17 | 14 |
| 10-12 mm | HFCPG1210 | 12 | 10 | 23 | 23 | 46 | 19 | 17 |
| 12-16 mm | HFCPG1216 | 16 | 12 | 26 | 23 | 49 | 25 | 19 |

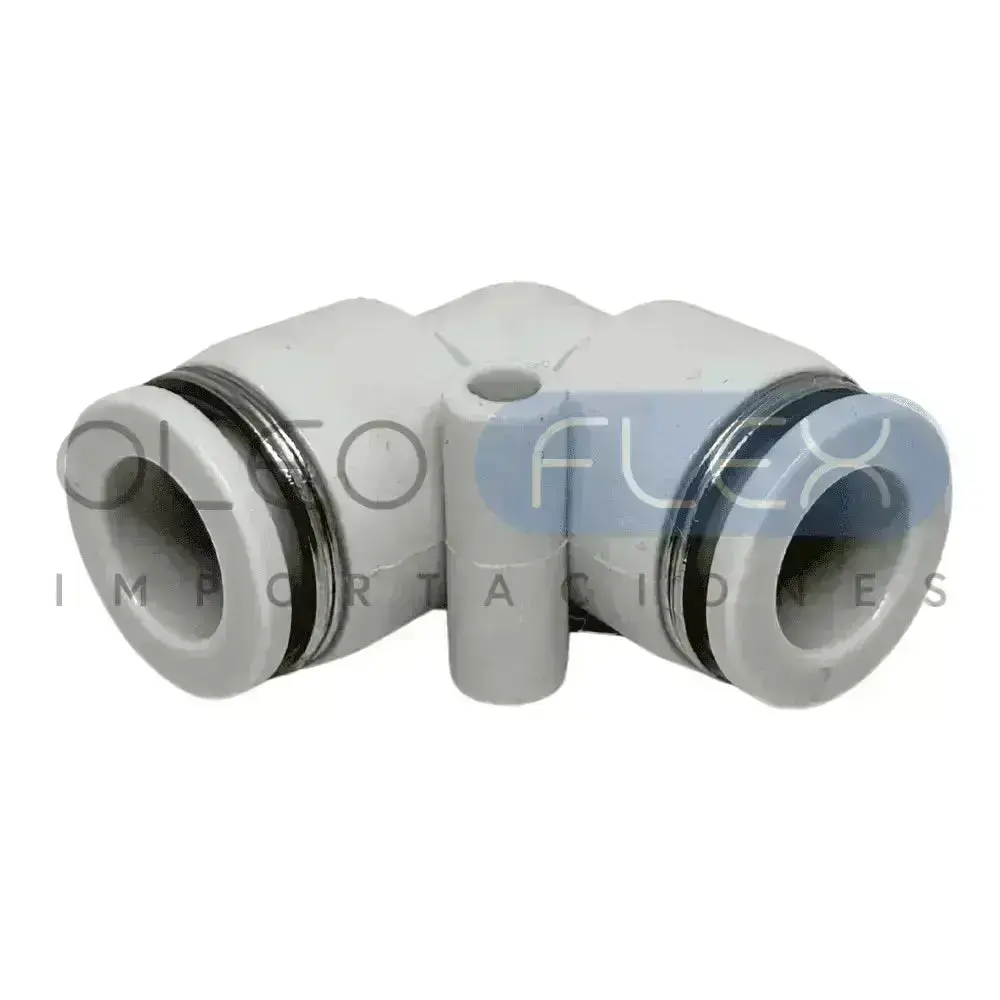

| Medida | Código | ΦD · tubo (2D-2F) (mm) | C · brazo (mm) | E · alto (mm) | ØP · cuerpo (mm) | Ød (mm) |
|---|---|---|---|---|---|---|
| 04 mm | HFCPV04 | 4 | 14 | 18 | 7 | 2,9 |
| 06 mm | HFCPV06 | 6 | 15,3 | 20,9 | 8,2 | 2,9 |
| 08 mm | HFCPV08 | 8 | 16,6 | 23,3 | 10,6 | 3,5 |
| 10 mm | HFCPV10 | 10 | 19,1 | 26,2 | 12,8 | 3,9 |
| 12 mm | HFCPV12 | 12 | 21 | 29,4 | 14,7 | 4,2 |
| 16 mm | HFCPV16 | 16 | 22,7 | 33,1 | 19,4 | 5,2 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Descripción
Descripción
El conector neumático tubo a tubo push-in (conexión instantánea) une dos tramos de tubo milimétrico sin herramientas: se inserta el tubo y queda fijo por su anillo de retención. Disponible en versión recta, reductora (une dos diámetros distintos) y codo 90° para cambiar de dirección.
Características principales
- Conexión push-in instantánea: se inserta el tubo y queda fijo; se libera presionando el anillo.
- Une dos tramos de tubo neumático (tubo PU o PA, poliuretano o nylon).
- Tres tipos: recta (mismo diámetro), reductora (une dos diámetros) y codo 90° (cambia de dirección).
- Cuerpo plástico técnico con anillo de sujeción y sello o-ring.
- Para líneas de aire comprimido y automatización neumática.
- Medidas: 4, 6, 8, 10, 12 y 16 mm (recta y codo 90°); reductoras 4-6, 6-8, 8-10, 10-12 y 12-16 mm.
Elige el tipo y la medida según tu tubo para armar o reparar la línea neumática.
