Abrazadera Tubo Hidráulico Doble Serie Pesada

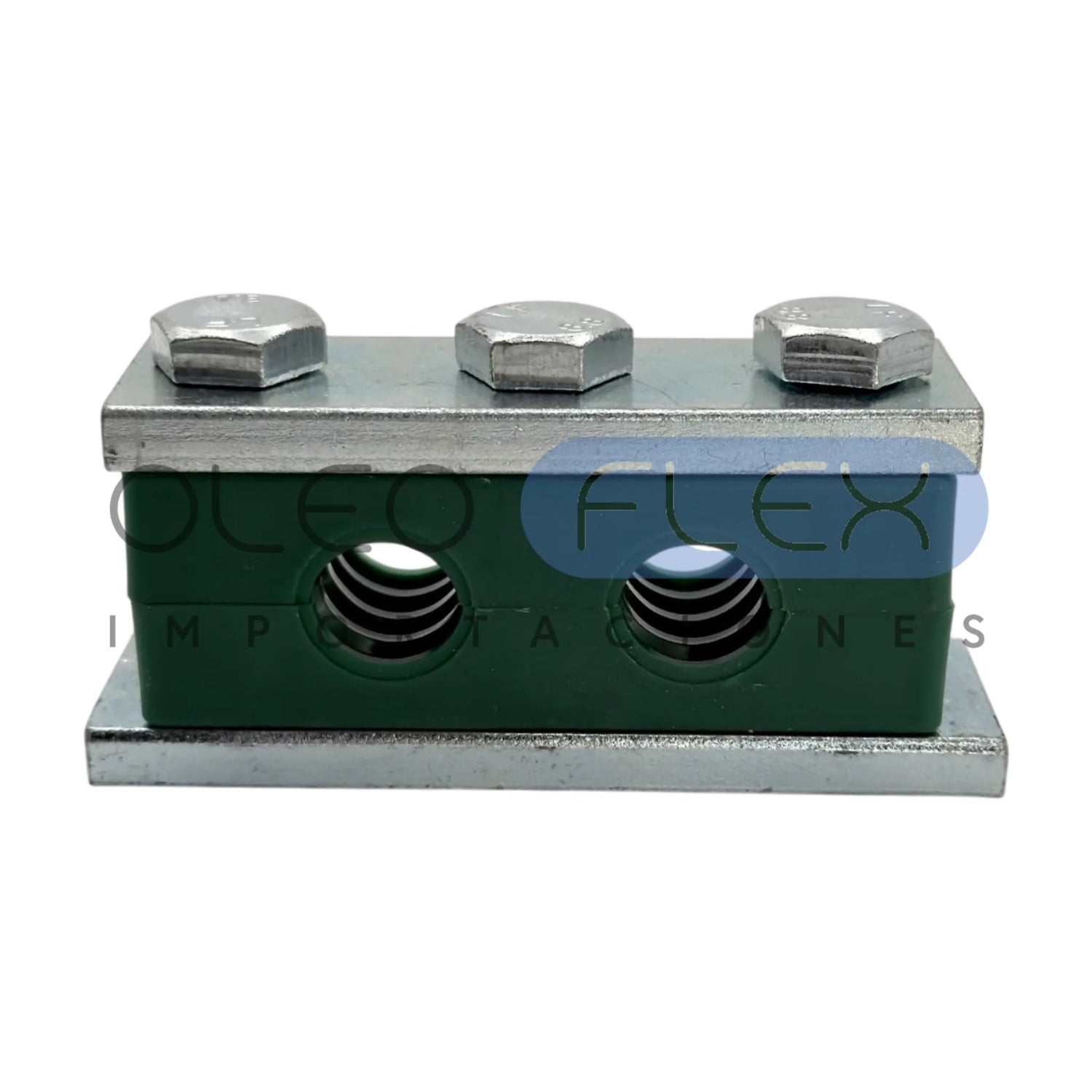

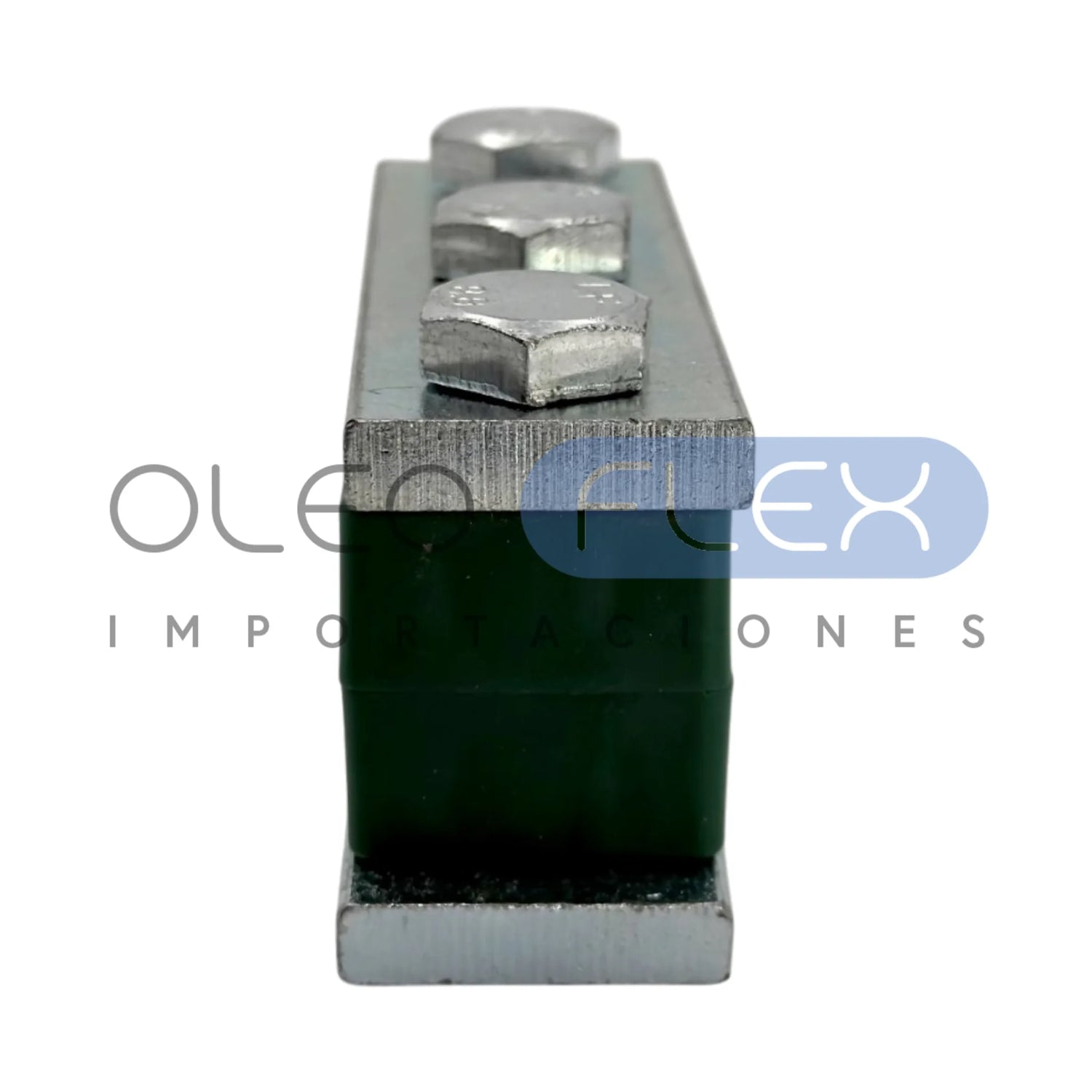

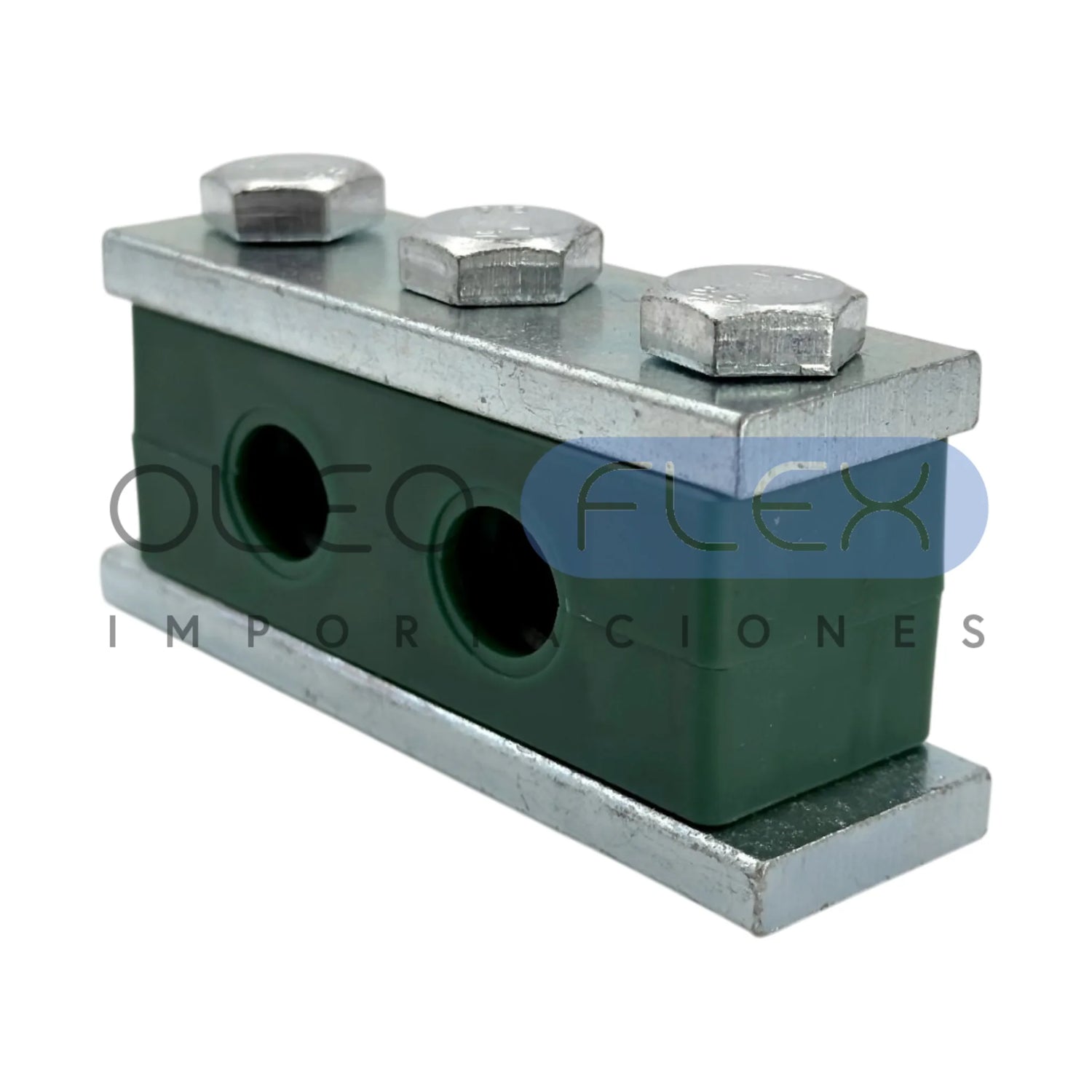

La Abrazadera para Tubo Hidráulico Doble Serie Pesada es un soporte de fijación fabricado según el estándar DIN 3015, diseñado para sujetar dos tubos rígidos en paralelo contra una estructura o panel en aplicaciones de servicio exigente. Está compuesta por dos mordazas de polipropileno (PP) que abrazan los tubos, una placa base soldable, una placa superior y los tornillos que cierran el conjunto.

A diferencia de la serie liviana, la serie pesada cuenta con un cuerpo de mayor espesor y una tornillería reforzada que distribuye la carga de apriete en varios puntos, entregando una sujeción más firme frente a alta presión y vibración intensa. Es la selección correcta cuando la línea trabaja con pulsaciones fuertes, golpes de ariete o ciclos de trabajo continuo, condiciones donde una abrazadera liviana puede aflojarse con el tiempo.

Las mordazas de polipropileno amortiguan la vibración y protegen la superficie del tubo, evitando el roce metal-metal contra la estructura y reduciendo la fatiga en las uniones roscadas, principal causa de fugas por desplazamiento de la línea. Su diseño permite el montaje apilable para ordenar varios niveles de tubería sobre un mismo punto de anclaje.

Características principales

• Estándar DIN 3015: abrazadera doble, serie pesada (2 tubos)
• Construcción reforzada para alta presión y vibración intensa
• Mordazas de polipropileno (PP): amortiguan vibración y protegen la superficie del tubo
• Conjunto completo: mordazas + placa base soldable + placa superior + tornillos
• Herrajes en acero zincado, resistentes a la corrosión
• Montaje apilable para ordenar múltiples líneas de tubería
• Rango de medidas: tubo Ø 6 mm a 42 mm

Aplicaciones típicas

• Líneas hidráulicas de alta presión con pulsaciones o golpes de ariete
• Maquinaria pesada, equipos móviles y plantas con vibración intensa
• Tendidos paralelos de dos tubos (ida y retorno) en servicio continuo
• Instalaciones donde una abrazadera de serie liviana resulta insuficiente

Instalación

Se suelda (o atornilla) la placa base a la estructura, se aloja el tubo entre las mordazas, se cierra con la placa superior y se aprietan los tornillos. Respetar la distancia recomendada entre abrazaderas evita vibración y fatiga del tubo. La abrazadera cumple función de fijación, no de soporte estructural del peso del sistema.

Selecciona la medida según el diámetro exterior de tu tubo. Para presión y vibración moderada, revisa la versión serie liviana.
