Macho Métrico (MM)

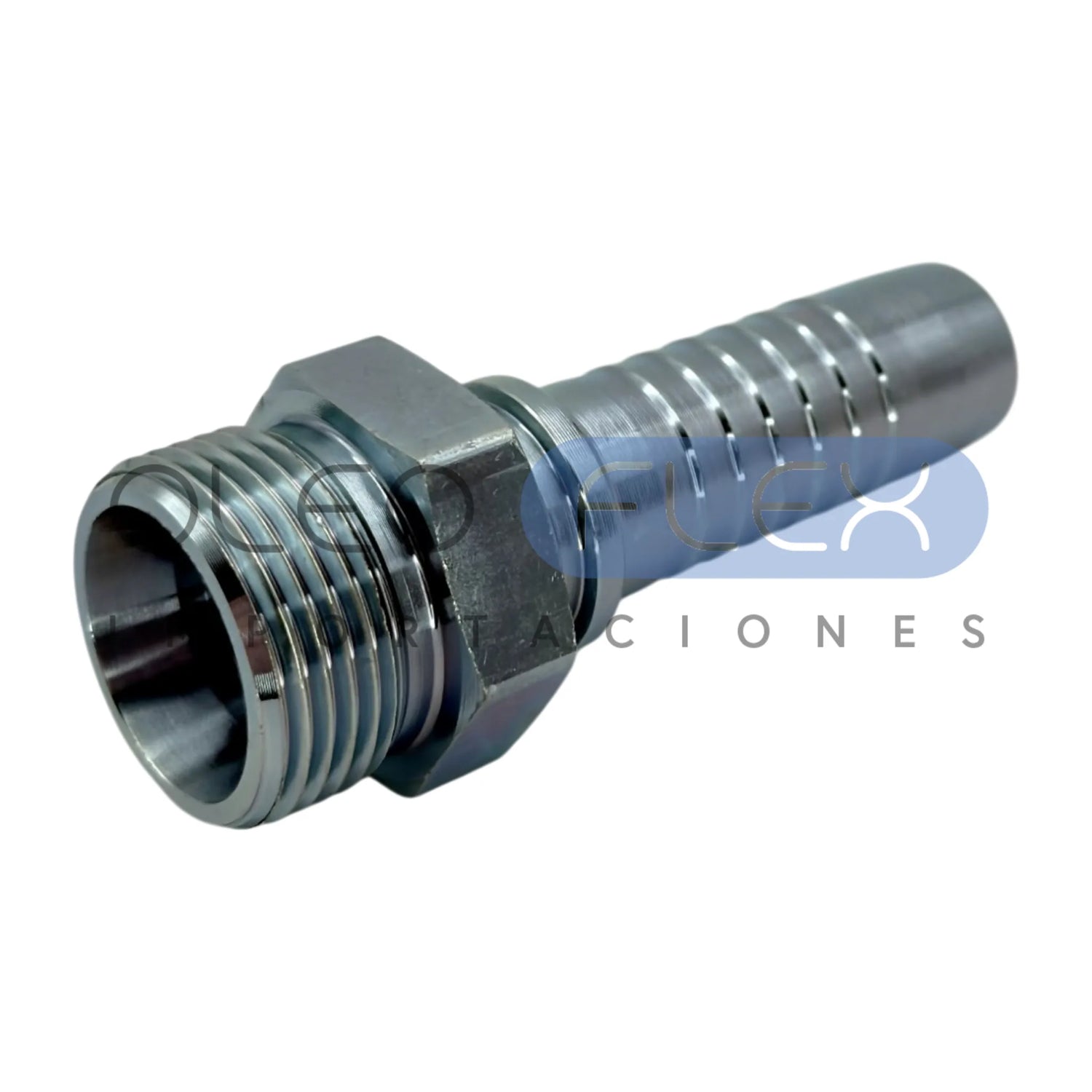

El Macho Métrico (MM) es un terminal de prensado recto con cono a 24° y O-Ring secundario, fabricado bajo norma DIN 2353 / ISO 8434-1. Actúa como punto de conexión rígido en bloques hidráulicos, válvulas, cilindros, cañerías y flexibles, conectando directamente con la hembra métrica giratoria DIN 2353 correspondiente.

Su doble sellado — cono metálico a 24° + O-Ring elastomérico — garantiza estanqueidad confiable bajo presión cíclica y vibración, siendo el estándar predominante en sistemas hidráulicos de maquinaria europea y asiática. Disponible en Serie L (hasta 315 bar) y Serie S (hasta 630 bar) — las series no son intercambiables aunque compartan rosca.

La medida se expresa como Tubo – Rosca (M) – Tubo (mm): por ejemplo, 12-30-20 = tubo -12, rosca M30, tubo 20 mm.

Características principales

• Doble sellado: cono metálico a 24° + O-Ring elastomérico según DIN 3869
• Norma DIN 2353 / ISO 8434-1 — estándar europeo y asiático de alta presión
• Serie L: hasta 315 bar / 4567 PSI — Serie S: hasta 630 bar / 9135 PSI
• Material: acero al carbono zincado (libre de Cr⁶⁺)
• Temperatura de trabajo: −40 °C a +120 °C (NBR)
• Compatible con aceites minerales, sintéticos y biodegradables
• Terminal recto de prensado directo sobre manguera hidráulica

Aplicaciones típicas

• Conexión de mangueras a bloques, válvulas y cilindros hidráulicos con puerto DIN
• Armado de líneas hidráulicas en maquinaria europea e industrial de alta presión
• Sistemas con presión cíclica donde se requiere doble sellado confiable

Medidas disponibles

• Tubo -04 a -24, rosca M14×1.5 a M52×2 — amplio rango para todas las líneas del sistema

La medida se expresa como Tubo–Rosca(M)–Tubo(mm). Las especificaciones dimensionales completas están disponibles en la ficha técnica descargable.
