Flange Código 61 - 3000 PSI
Flange Código 61 - 3000 PSI - Recto / 12-12 está agotado y se enviará tan pronto como vuelva a estar disponible.
Pedido mínimo $50.000 neto para comprar en línea.
Descargar ficha del producto Flange Código 61 - 3000 PSINorma: SAE J518 Code 61 (3000 PSI) · Material: acero al carbono zincado
| Medida | Código | Dash | Manguera | Ø int. manguera (mm) | Medida brida (D) | D1 (mm) | A (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|---|
| 12-12 | FLA611212 | -12 | 3/4″ | 19 | 3/4″ | 38,1 | 47 | 350 | 5076 |
| 12-16 | FLA611216 | -12 | 3/4″ | 19 | 1″ | 44,5 | 50 | 350 | 5076 |
| 16-16 | FLA611616 | -16 | 1″ | 25,4 | 1″ | 44,5 | 50 | 280 | 4061 |
| 16-20 | FLA611620 | -16 | 1″ | 25,4 | 1.1/4″ | 50,8 | 67 | 280 | 4061 |
| 20-20 | FLA612020 | -20 | 1.1/4″ | 31,8 | 1.1/4″ | 50,8 | 65 | 210 | 3046 |
| Medida | Código | Dash | Manguera | Ø int. manguera (mm) | Medida brida (D) | D1 (mm) | B (mm) | A (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|---|---|
| 12-12 | FLA61451212 | -12 | 3/4″ | 19 | 3/4″ | 38,1 | 32 | 88 | 350 | 5076 |
| 12-16 | FLA61451216 | -12 | 3/4″ | 19 | 1″ | 44,4 | 35 | 88 | 350 | 5076 |
| 16-16 | FLA61451616 | -16 | 1″ | 25,4 | 1″ | 44,4 | 35 | 93 | 350 | 5076 |
| 16-20 | FLA61451620 | -16 | 1″ | 25,4 | 1.1/4″ | 50,8 | 36 | 100 | 280 | 4061 |
| 20-20 | FLA61452020 | -20 | 1.1/4″ | 31,8 | 1.1/4″ | 50,8 | 43 | 100 | 210 | 3046 |
| Medida | Código | Dash | Manguera | Ø int. manguera (mm) | Medida brida (D) | D1 (mm) | B (mm) | A (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|---|---|
| 12-12 | FLA61901212 | -12 | 3/4″ | 19 | 3/4″ | 38,1 | 58 | 57 | 350 | 5076 |
| 16-16 | FLA61901616 | -16 | 1″ | 25,4 | 1″ | 44,5 | 64 | 77 | 280 | 4061 |
| 16-20 | FLA61901620 | -16 | 1″ | 25,4 | 1.1/4″ | 50,8 | 70 | 77 | 280 | 4061 |
| 20-20 | FLA61902020 | -20 | 1.1/4″ | 31,8 | 1.1/4″ | 50,8 | 87 | 89 | 210 | 3046 |

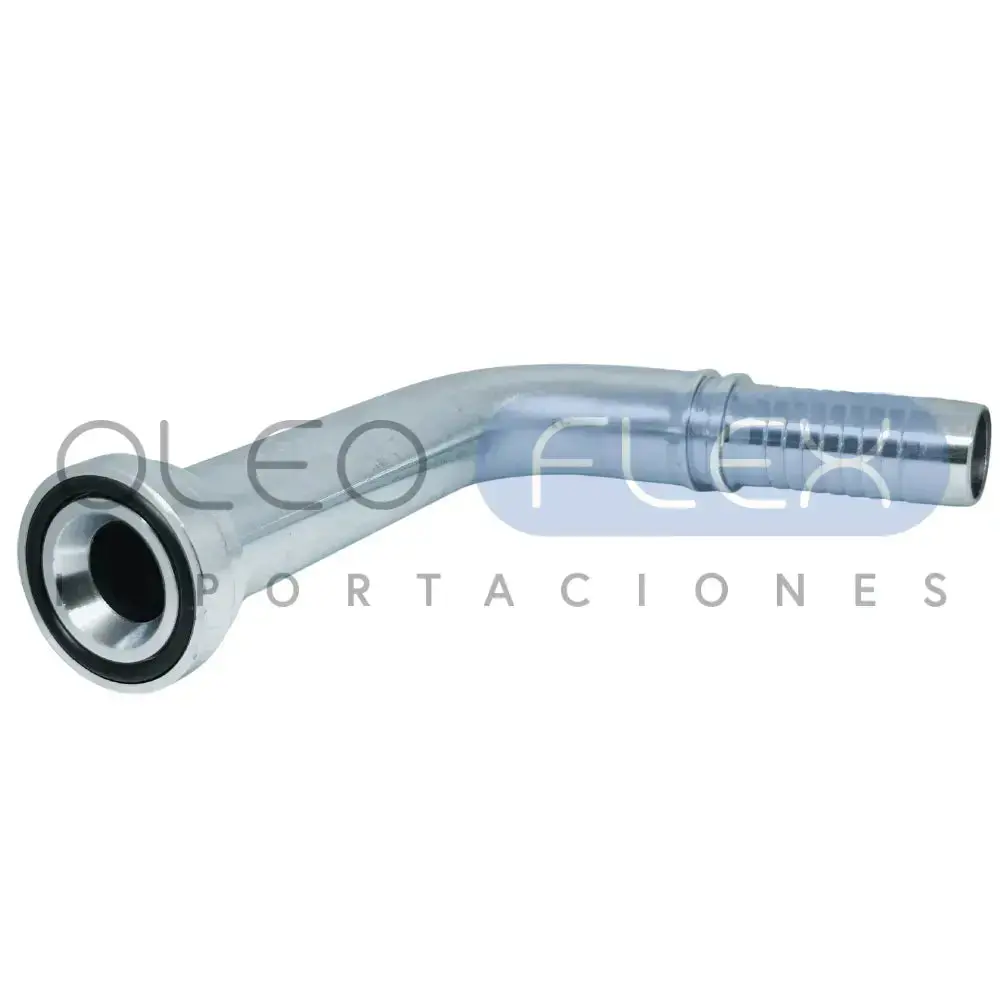

| Medida | Código | A (mm) | B (mm) | Dash | Manguera | Altura del plato (mm) | Medida brida (D) | D1 (mm) | Cuello (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12-12 | FLA61901212150MM | 65 | 115 | -12 | 3/4″ | 10 | 3/4″ | 38,1 | 150 | 350 | 5.076 |
| 16-16 | FLA61901616150MM | 65 | 115 | -16 | 1″ | 10 | 1″ | 44,5 | 150 | 280 | 4.061 |
| 20-20 | FLA61902020150MM | 85 | 115 | -20 | 1.1/4″ | 11 | 1.1/4″ | 50,8 | 150 | 210 | 3.046 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Flange Código 61 - 3000 PSI
Descripción
Descripción
La Flange Código 61 es una brida hidráulica de conexión fabricada bajo la norma SAE J518 / ISO 6162-1, diseñada para uniones bridadas de presión media en sistemas hidráulicos industriales y móviles. Su función es unir de forma firme y estanca mangueras, tuberías, bombas, válvulas y cilindros, permitiendo el paso seguro de fluidos a alta presión y facilitando el mantenimiento del sistema.
A diferencia de las conexiones roscadas, sella mediante un O-ring y se fija con un sistema de abrazadera partida de cuatro pernos, que distribuye la carga de manera uniforme y permite el montaje incluso en espacios reducidos, sin necesidad de girar la manguera. Es la opción ideal para líneas hidráulicas de diámetro grande y aplicaciones con vibración y ciclos de presión constantes, donde se requiere una unión confiable y de larga duración.

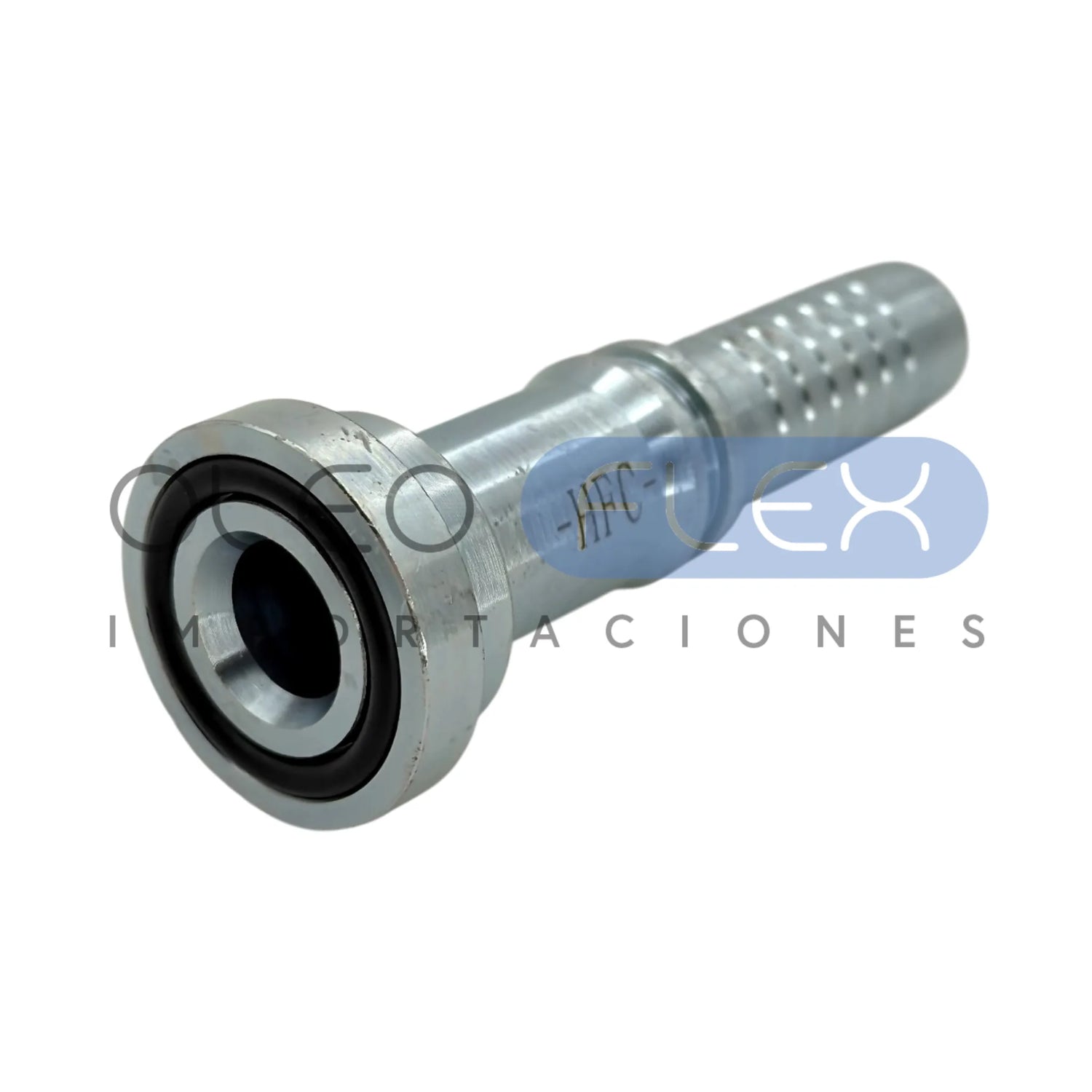

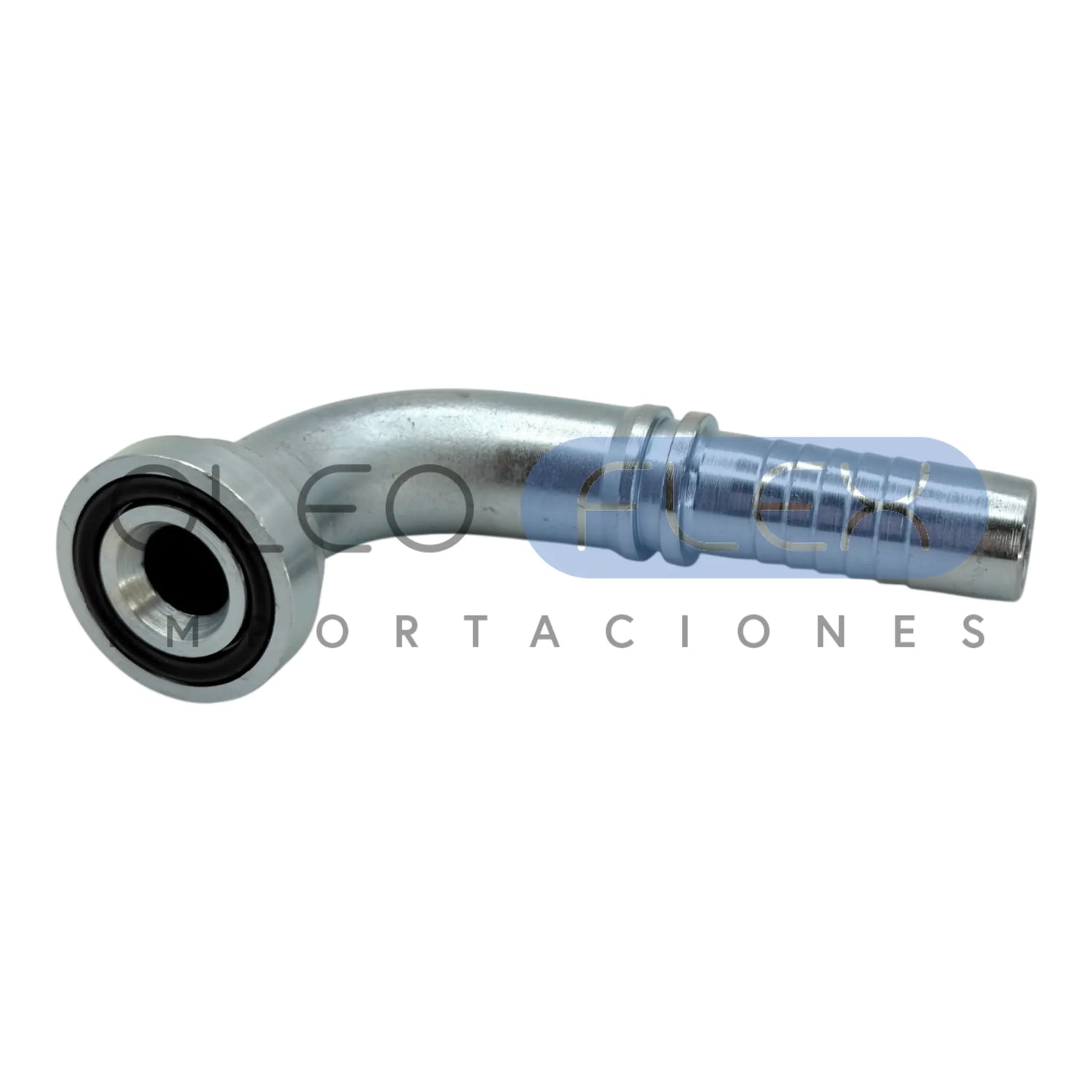

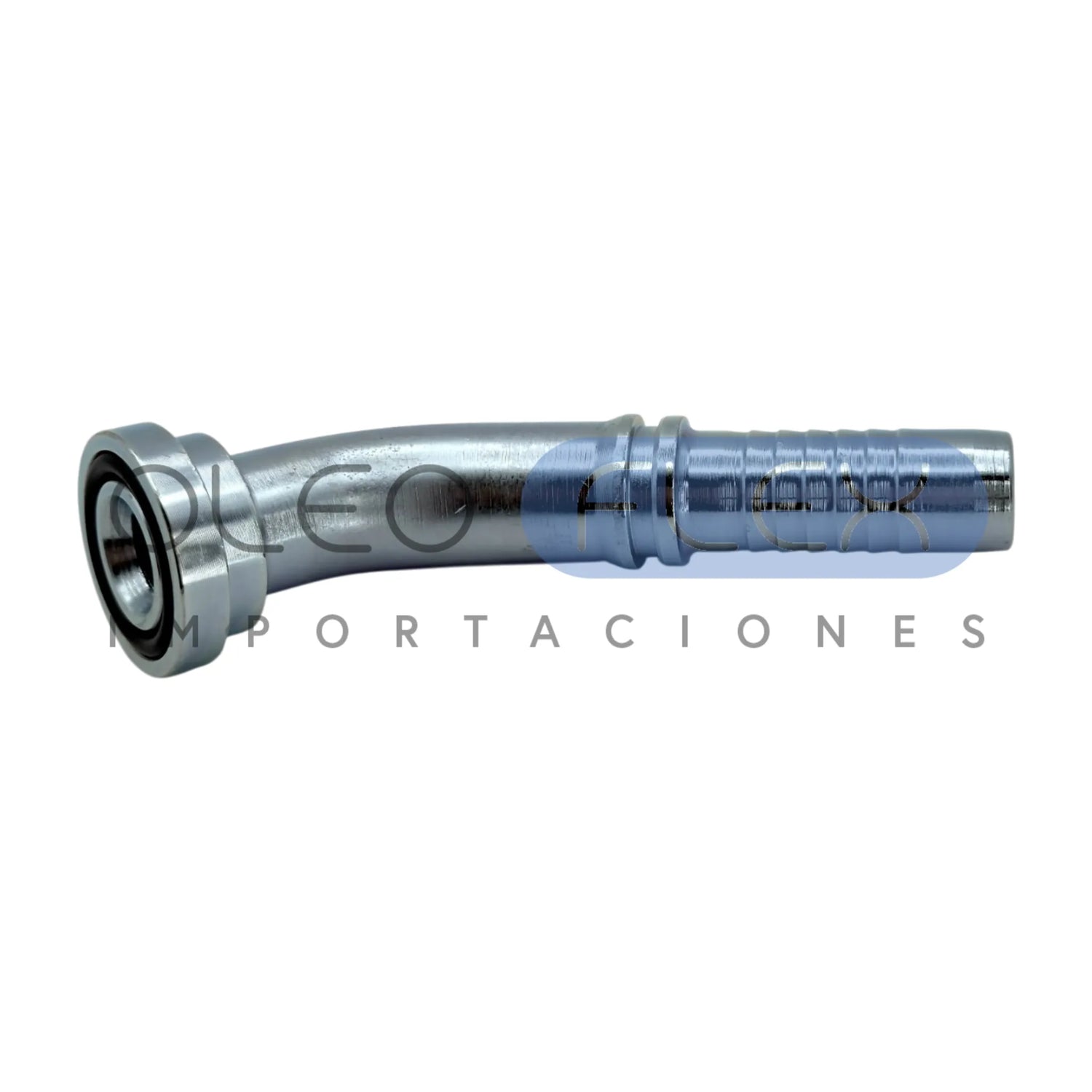

Disponible en ángulo recto, 45° y 90°, para adaptarse al ruteo de las líneas en cualquier configuración.
Características principales
- Fabricada bajo norma SAE J518 Código 61 para 3000 PSI de presión de trabajo
- Sellado hermético mediante O-ring, con menor riesgo de fuga que las uniones roscadas
- Sistema de abrazadera partida de 4 pernos para carga uniforme y montaje rápido
- Construcción en acero de alta resistencia con acabado anticorrosivo
- Resistente a vibraciones y variaciones de presión en operación continua
- Disponible en ángulo recto, 45° y 90° para media y baja curvatura
Aplicaciones típicas
- Maquinaria pesada, minería, agrícola y forestal
- Industria automotriz, petrolera, química y energía
- Líneas de media presión en equipos móviles e industriales
Medidas disponibles
- 12-12, 12-16, 16-16, 16-20, 20-20, 24-24, 32-32 (de 3/4" a 2")
Selecciona el ángulo (recto, 45° o 90°) y la medida según el diámetro de tu línea hidráulica. Las especificaciones dimensionales completas están disponibles en la ficha técnica descargable.
