Hembra JIS (FIX)
Hembra JIS (FIX) - Recta / 1/4" x 1/4" (-04/-04) está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: acero al carbono zincado de alta resistencia · Presión de trabajo: 280 a 350 bar según medida · Norma: JIS B8363, cono 60°, rosca BSP paralela · Sello: metal-metal (sin O-ring)
| Medida | Código | Rosca BSP | DN manguera (mm) | Dash manguera | A (mm) | S2 (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|
| 1/4″ x 1/4″ (-04/-04) | HJIS0404 | G1/4″x19 | 6 | 4 | 21 | 19 | 350 | 5.076 |
| 3/8″ x 3/8″ (-06/-06) | HJIS0606 | G3/8″x19 | 10 | 6 | 23 | 22 | 350 | 5.076 |
| 1/2″ x 1/2″ (-08/-08) | HJIS0808 | G1/2″x14 | 12 | 8 | 26,5 | 27 | 350 | 5.076 |
| 5/8″ x 5/8″ (-10/-10) | HJIS1010 | G5/8″x14 | 16 | 10 | 30,5 | 30 | 280 | 4.061 |
| 3/4″ x 3/4″ (-12/-12) | HJIS1212 | G3/4″x14 | 20 | 12 | 30,5 | 32 | 280 | 4.061 |
| 1″ x 1″ (-16/-16) | HJIS1616 | G1″x11 | 25 | 16 | 32 | 41 | 280 | 4.061 |
| Medida | Código | Rosca BSP | DN manguera (mm) | Dash manguera | A (mm) | SW1 (mm) | SW2 (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|---|
| 1/4″ x 1/4″ (-04/-04) | HJIS450404 | G1/4″x19 | 6 | -4 | 54 | 19 | 19 | 350 | 5.076 |
| 3/8″ x 3/8″ (-06/-06) | HJIS450606 | G3/8″x19 | 10 | -6 | 60 | 22 | 22 | 350 | 5.076 |
| 1/2″ x 1/2″ (-08/-08) | HJIS450808 | G1/2″x14 | 12 | -8 | 77 | 27 | 27 | 350 | 5.076 |
| 5/8″ x 5/8″ (-10/-10) | HJIS451010 | G5/8″x14 | 16 | -10 | 95 | 27 | 30 | 280 | 4.061 |
| 3/4″ x 3/4″ (-12/-12) | HJIS451212 | G3/4″x14 | 20 | -12 | 98 | 32 | 32 | 280 | 4.061 |
| 1″ x 1″ (-16/-16) | HJIS451616 | G1″x11 | 25 | -16 | 110 | 41 | 41 | 280 | 4.061 |
| Medida | Código | Rosca BSP | DN manguera (mm) | Dash manguera | SW1 (mm) | SW2 (mm) | A (mm) | H (mm) | Presión (bar) | Presión (psi) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4″ x 1/4″ (-04/-04) | HJIS900404 | G1/4″x19 | 6 | -4 | 18,8 | 19 | 33 | 47 | 350 | 5.076 |
| 3/8″ x 3/8″ (-06/-06) | HJIS900606 | G3/8″x19 | 10 | -6 | 22 | 22 | 37 | 51 | 350 | 5.076 |
| 1/2″ x 1/2″ (-08/-08) | HJIS900808 | G1/2″x14 | 12 | -8 | 27 | 27 | 44 | 57 | 350 | 5.076 |
| 5/8″ x 5/8″ (-10/-10) | HJIS901010 | G5/8″x14 | 16 | -10 | 27 | 30 | 55 | 67 | 280 | 4.061 |
| 3/4″ x 3/4″ (-12/-12) | HJIS901212 | G3/4″x14 | 20 | -12 | 32 | 32 | 59 | 72 | 280 | 4.061 |
| 1″ x 1″ (-16/-16) | HJIS901616 | G1″x11 | 25 | -16 | 41 | 41 | 79 | 88 | 280 | 4.061 |
Cotas en mm según el esquema de la ficha técnica (PDF). Valores de catálogo del fabricante.
Hembra JIS (FIX)
Descripción
Descripción

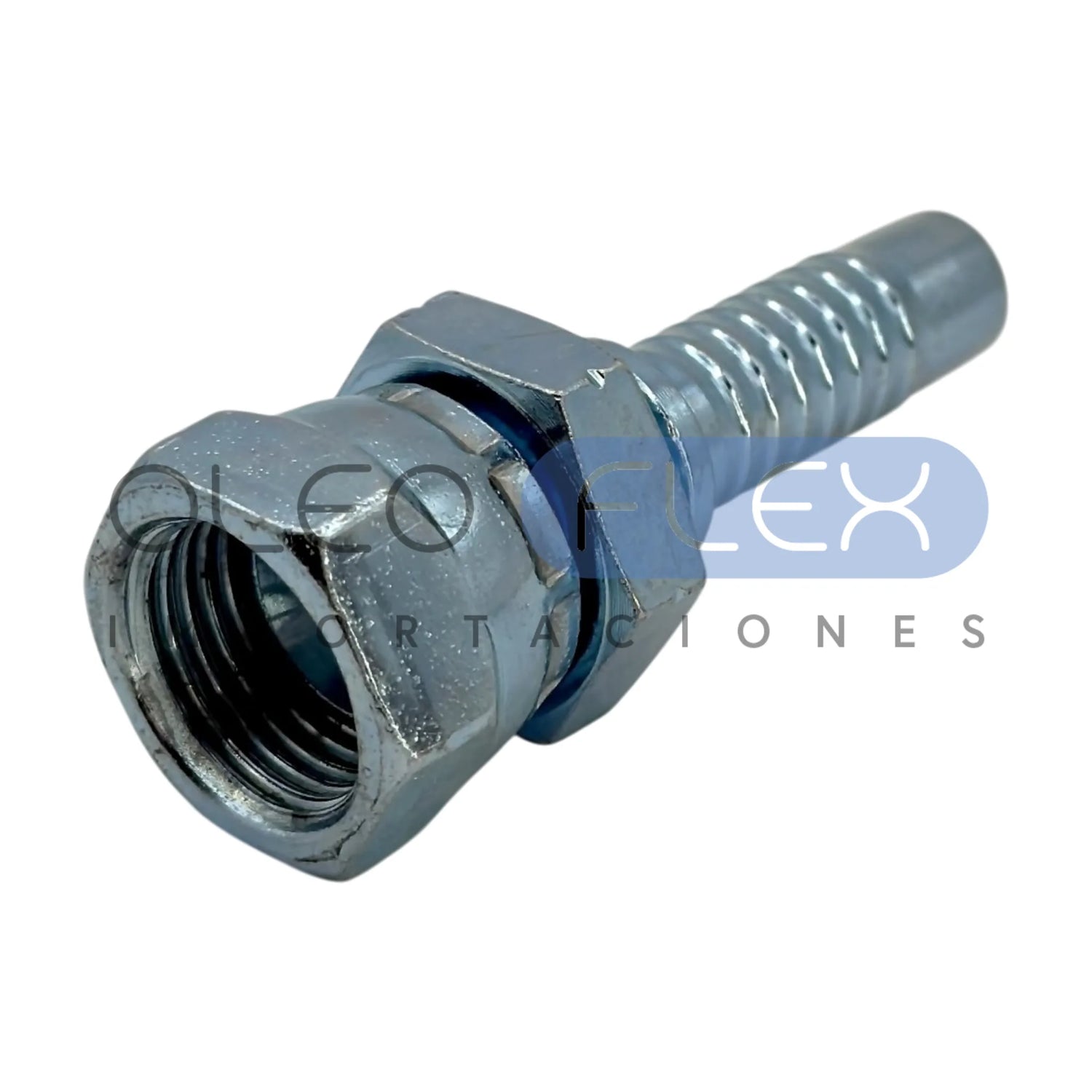

La Hembra JIS (FIX) es un terminal de prensado con rosca y asiento cónico a 60° fabricado bajo la norma JIS B 8363 (Japanese Industrial Standard), estándar predominante en maquinaria de origen japonés como Hitachi, Kobelco, Sumitomo, Komatsu y otras marcas asiáticas. Su sello metal-metal por contacto cónico garantiza una conexión hermética sin O-Ring ni sellantes adicionales, facilitando el desmontaje y remontaje en mantención.
Es el terminal correcto cuando el equipo o componente tiene puertos con rosca JIS, ya que aunque visualmente similar al BSP, sus dimensiones y ángulo de sello son distintos e incompatibles entre sí. Usarlo en el puerto correcto asegura estanqueidad y evita daños en el sellado.

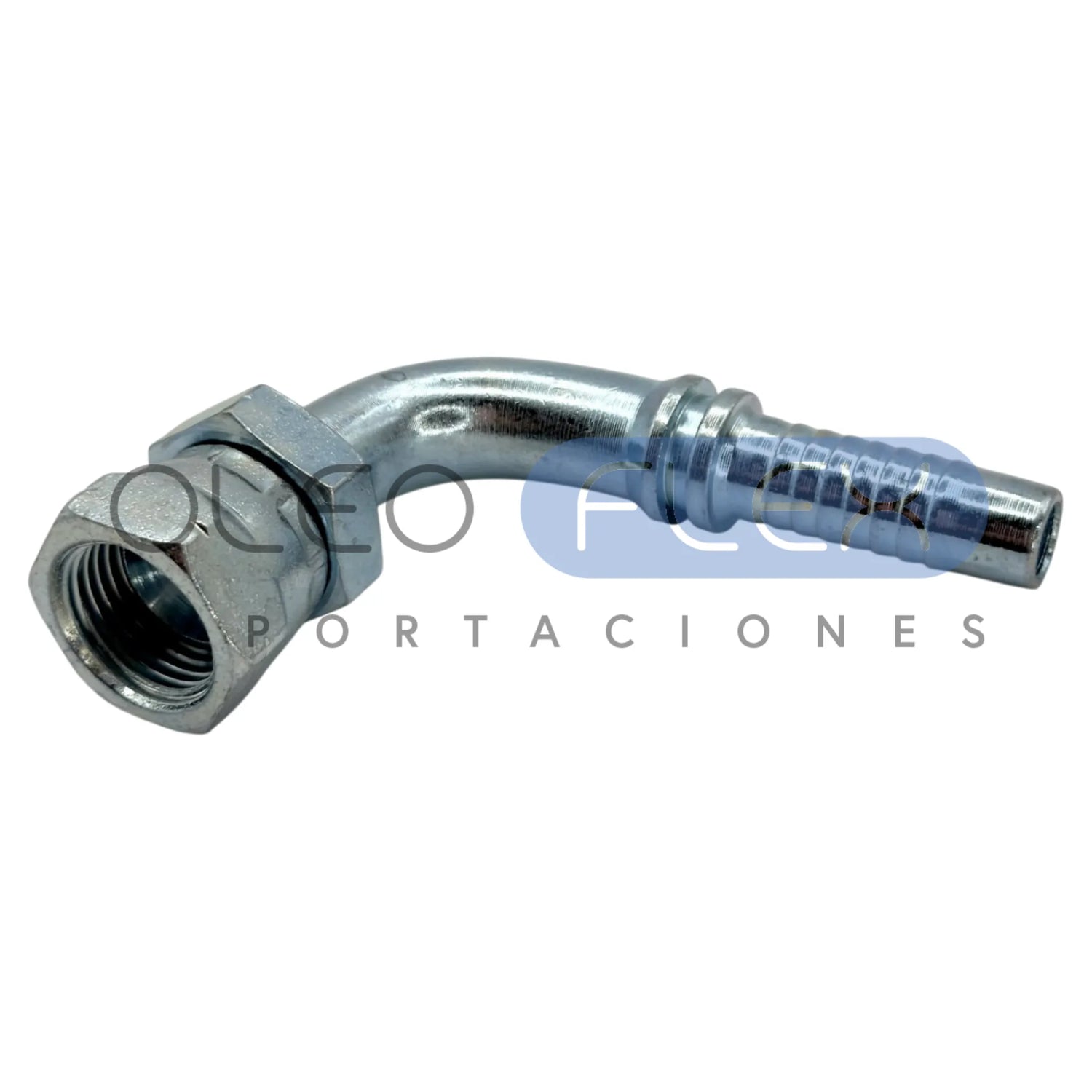

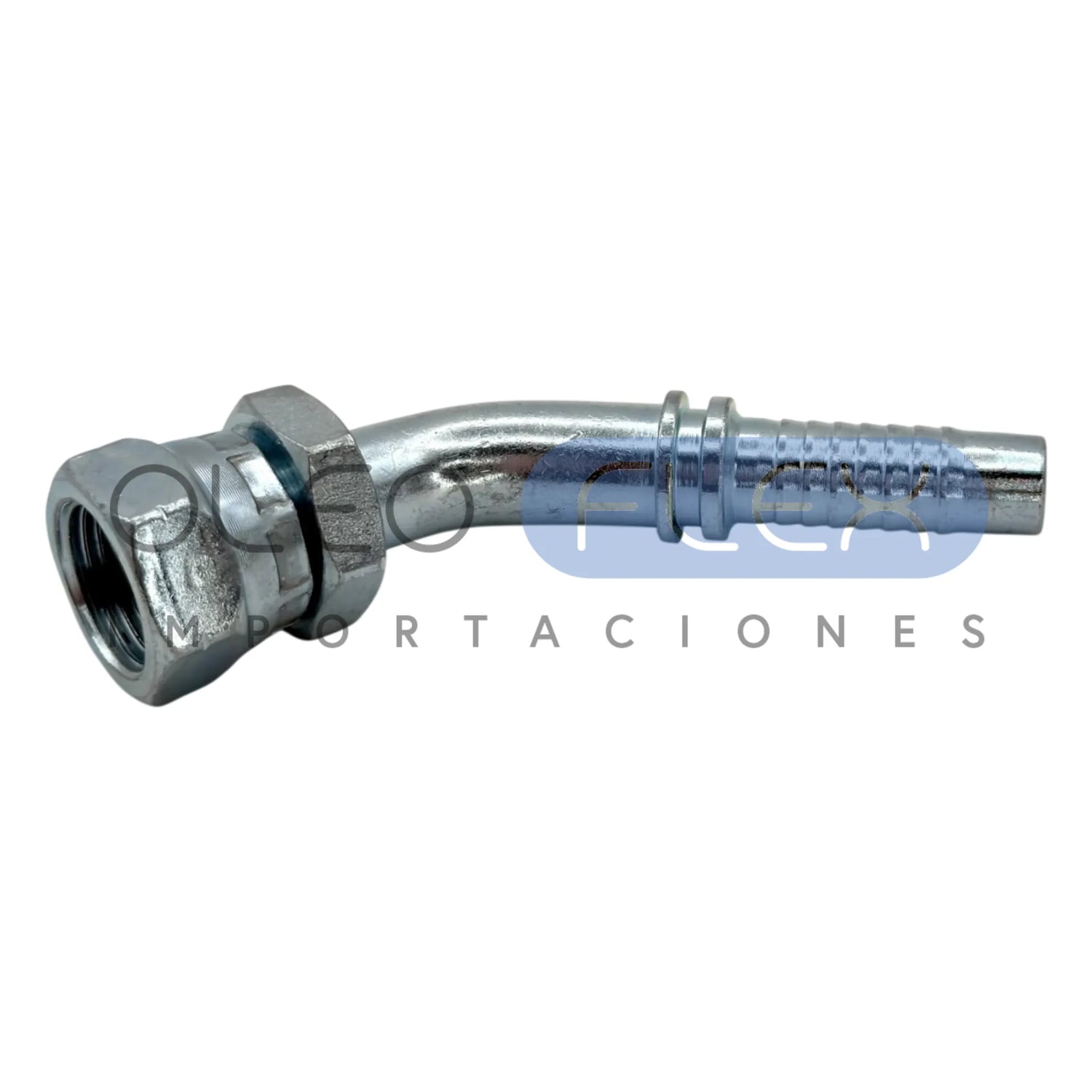

Disponible en ángulo recto, 45° y 90° para adaptarse al ruteo de las líneas en cualquier configuración.
Características principales
- Sello cónico metal-metal a 60° según norma JIS B 8363
- Estándar para maquinaria japonesa: Hitachi, Kobelco, Sumitomo, Komatsu y similares
- Material: acero al carbono zincado
- Sin O-Ring ni sellantes adicionales, desmontaje repetido sin deterioro del sello
- Disponible en ángulo recto, 45° y 90°
Aplicaciones típicas
- Armado de mangueras hidráulicas para maquinaria de origen japonés y asiático
- Reemplazo y mantención de líneas en excavadoras, cargadoras y grúas japonesas
- Circuitos hidráulicos con puertos de rosca JIS en equipos industriales y móviles
Medidas disponibles
- 1/4"×1/4" hasta 1"×1", Hose Dash -04 a -16 (rosca G1/4"×19 hasta G1"×11)
Selecciona el ángulo (recto, 45° o 90°) y la medida según el diámetro de tu manguera y el puerto del sistema. Las especificaciones dimensionales completas están disponibles en la ficha técnica descargable.
