Adaptador MOR-FORX
Adaptador MOR-FORX - Recto / 04-04 está agotado y se enviará tan pronto como vuelva a estar disponible.
Pedido mínimo $50.000 neto para comprar en línea.
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
| Medida | Código | Dash | Rosca MOR (macho ORFS) | Rosca FORX (hembra gir.) | A (mm) | Prof. C (mm) | Hex. S1 (mm) | Hex. S2 (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-04 | ADMORFORX0404 | -04-04 | 9/16-18 UN | 9/16-18 UN | 10 | 9 | 17 | 19 |
| 04-06 | ADMORFORX0406 | -04-06 | 9/16-18 UN | 11/16-16 UN | 10 | 10 | 17 | 22 |
| 04-08 | ADMORFORX0408 | -04-08 | 9/16-18 UN | 13/16-16 UN | 10 | 11 | 19 | 27 |
| 06-04 | ADMORFORX0604 | -06-04 | 11/16-16 UN | 9/16-18 UN | 12 | 9 | 19 | 19 |
| 06-06 | ADMORFORX0606 | -06-06 | 11/16-16 UN | 11/16-16 UN | 11 | 10 | 19 | 22 |
| 06-08 | ADMORFORX0608 | -06-08 | 11/16-16 UN | 13/16-16 UN | 13 | 11 | 19 | 27 |
| 06-10 | ADMORFORX0610 | -06-10 | 11/16-16 UN | 1-14 UN | 11 | 13 | 24 | 32 |
| 08-06 | ADMORFORX0806 | -08-06 | 13/16-16 UN | 11/16-16 UN | 13 | 10 | 22 | 22 |
| 08-08 | ADMORFORX0808 | -08-08 | 13/16-16 UN | 13/16-16 UN | 13,5 | 10 | 22 | 27 |
| 08-10 | ADMORFORX0810 | -08-10 | 13/16-16 UN | 1-14 UN | 14 | 12,5 | 24 | 32 |
| 08-12 | ADMORFORX0812 | -08-12 | 13/16-16 UN | 1-3/16-12 UN | 12,5 | 13,5 | 30 | 36 |
| 10-08 | ADMORFORX1008 | -10-08 | 1-14 UN | 13/16-16 UN | 17 | 10,5 | 27 | 27 |
| 10-10 | ADMORFORX1010 | -10-10 | 1-14 UN | 1-14 UN | 15,5 | 14 | 27 | 32 |
| 10-12 | ADMORFORX1012 | -10-12 | 1-14 UN | 1-3/16-12 UN | 15 | 15 | 30 | 36 |
| 10-16 | ADMORFORX1016 | -10-16 | 1-14 UN | 1-7/16-12 UN | 15 | 15 | 36 | 41 |
| 12-08 | ADMORFORX1208 | -12-08 | 1-3/16-12 UN | 13/16-16 UN | 17 | 12 | 32 | 27 |
| 12-10 | ADMORFORX1210 | -12-10 | 1-3/16-12 UN | 1-14 UN | 17 | 13 | 32 | 32 |
| 12-16 | ADMORFORX1216 | -12-16 | 1-3/16-12 UN | 1-7/16-12 UN | 17 | 15 | 36 | 41 |
| 16-12 | ADMORFORX1612 | -16-12 | 1-7/16-12 UN | 1-3/16-12 UN | 18 | 15 | 38 | 36 |
| 16-16 | ADMORFORX1616 | -16-16 | 1-7/16-12 UN | 1-7/16-12 UN | 18 | 15 | 38 | 41 |
| Medida | Código | Dash | Rosca ORFS (macho) | Rosca FORX (hembra gir.) | A (mm) | Prof. C (mm) | Hex. S1 (mm) | Hex. S2 (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-04 | ADMORFORX450404 | -04-04 | 9/16-18 UN | 9/16-18 UN | 19 | 9 | 14 | 19 |
| 06-06 | ADMORFORX450606 | -06-06 | 11/16-16 UN | 11/16-16 UN | 22 | 10 | 17 | 22 |
| 08-08 | ADMORFORX450808 | -08-08 | 13/16-16 UN | 13/16-16 UN | 27 | 11 | 22 | 27 |
| 10-10 | ADMORFORX451010 | -10-10 | 1-14 UN | 1-14 UN | 32 | 13 | 27 | 32 |
| 12-12 | ADMORFORX451212 | -12-12 | 1-3/16-12 UN | 1-3/16-12 UN | 28 | 16 | 33 | 36 |
| 16-16 | ADMORFORX451616 | -16-16 | 1-7/16-12 UN | 1-7/16-12 UN | 29 | 15 | 34 | 41 |
| Medida | Código | Dash | Rosca MOR (macho ORFS) | Rosca FORX (hembra gir.) | A (mm) | Prof. C (mm) | Hex. S1 (mm) | Hex. S2 (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-04 | ADMORFORX900404 | -04-04 | 9/16-18 UN | 9/16-18 UN | 22.5 | 9 | 14 | 19 |
| 06-06 | ADMORFORX900606 | -06-06 | 11/16-16 UN | 11/16-16 UN | 26 | 10 | 17 | 22 |
| 08-08 | ADMORFORX900808 | -08-08 | 13/16-16 UN | 13/16-16 UN | 32 | 11 | 19 | 27 |
| 10-10 | ADMORFORX901010 | -10-10 | 1-14 UN | 1-14 UN | 40 | 12 | 24 | 30 |
| 12-12 | ADMORFORX901212 | -12-12 | 1-3/16-12 UN | 1-3/16-12 UN | 42 | 14 | 30 | 36 |
| 16-16 | ADMORFORX901616 | -16-16 | 1-7/16-12 UN | 1-7/16-12 UN | 43 | 14.5 | 33 | 41 |
| 20-20 | ADMORFORX902020 | -20-20 | 1-11/16-12 UN | 1-11/16-12 UN | 50 | 15.5 | 41 | 50 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Adaptador MOR-FORX
Descripción
Descripción

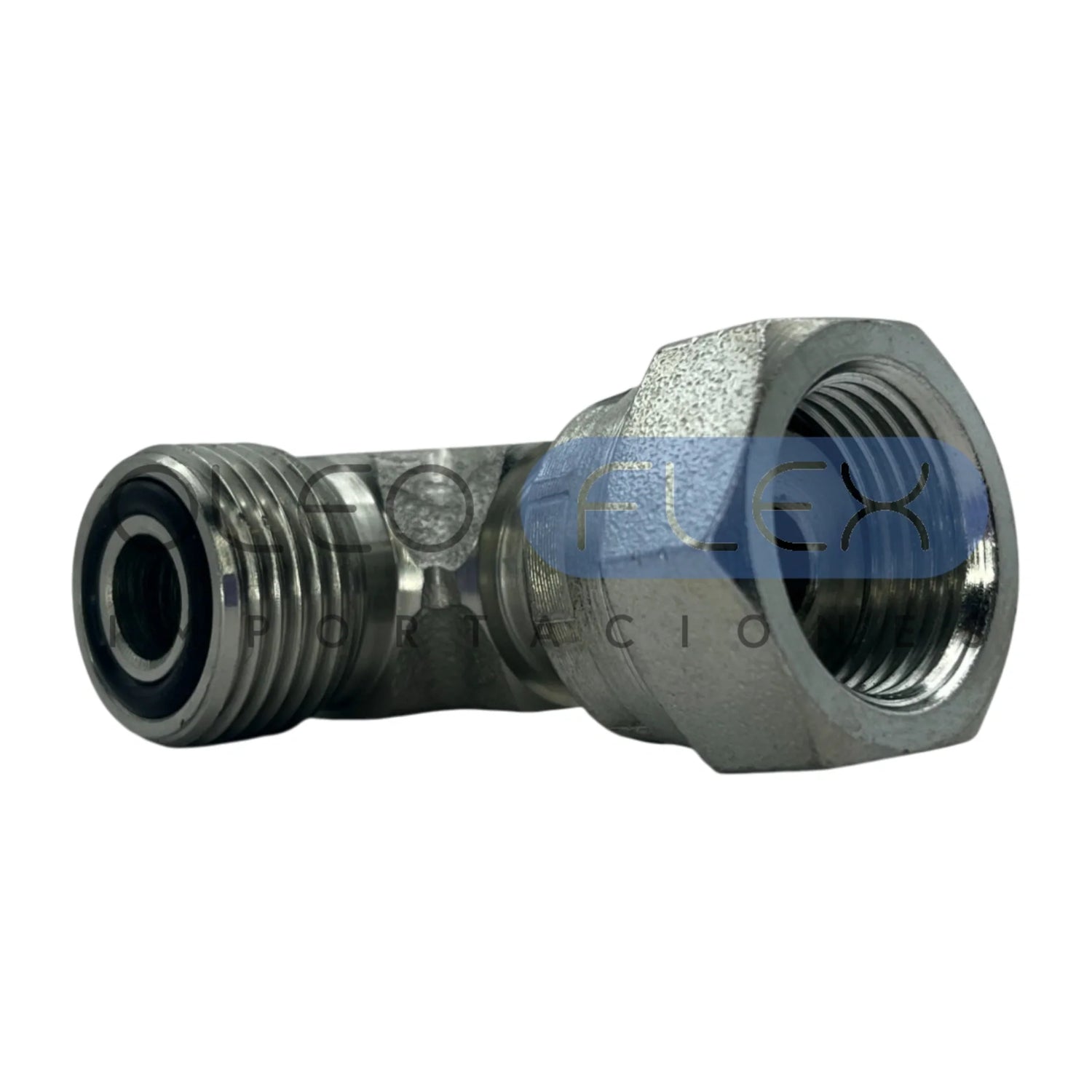

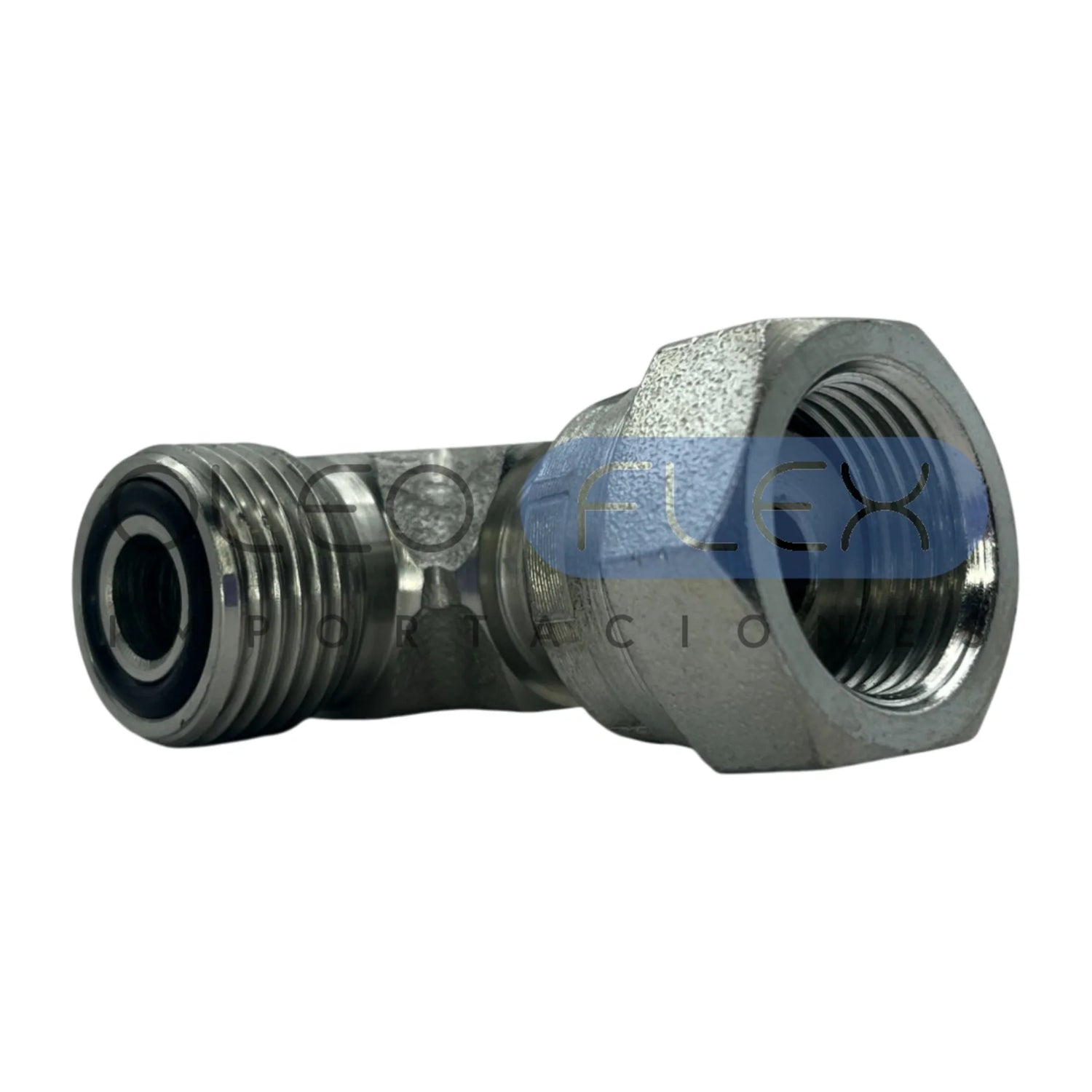

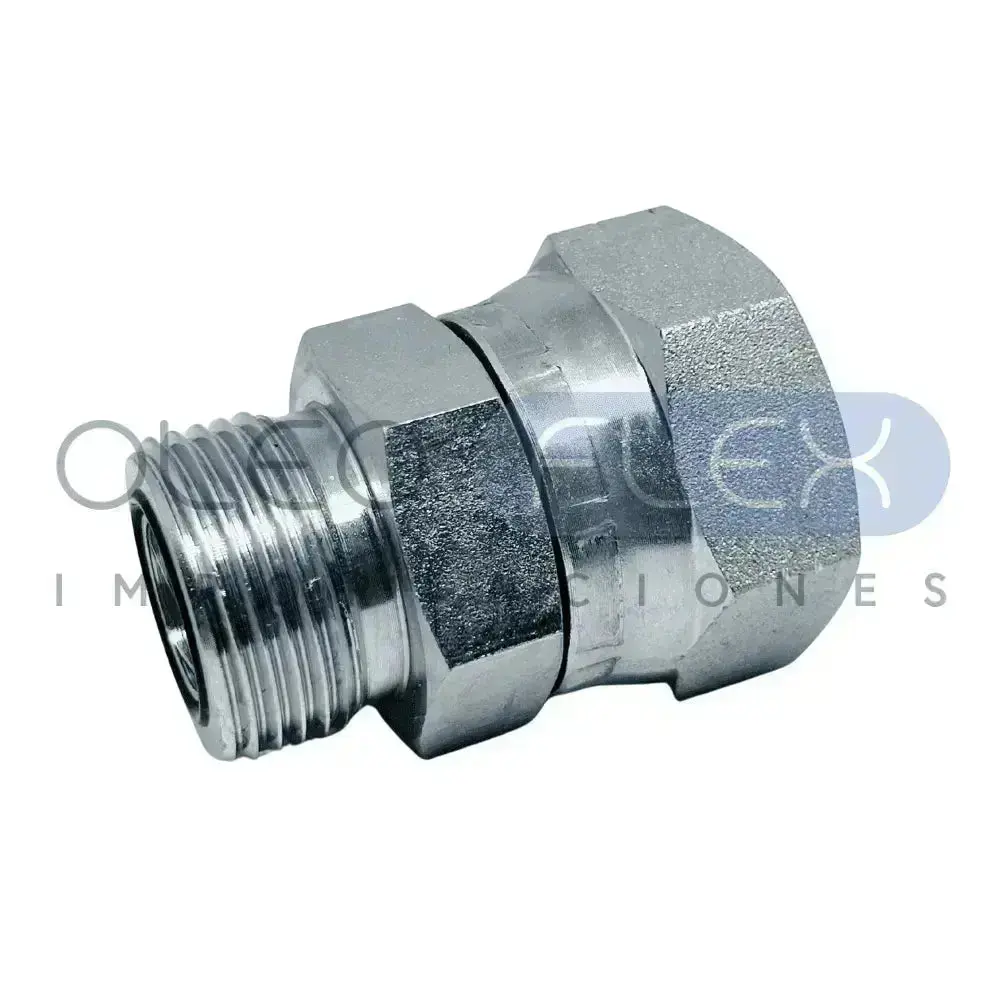

Adaptador macho ORFS × hembra ORFS giratoria (MOR-FORX). El extremo hembra gira, así que se aprieta sin transmitir torsión a la manguera. Es la pieza para prolongar o reorientar una línea ORFS manteniendo el sellado por O-ring en toda la unión. Recto, 45° y 90°. Elige el ángulo y la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.
El Adaptador Hidráulico MOR-FORX une un extremo macho ORFS (MOR) con un extremo hembra ORFS giratoria (FORX), ambos del mismo sistema ORFS. Permite realizar uniones seguras y herméticas en sistemas hidráulicos de alta presión, manteniendo el sellado por O-ring en toda la conexión.
Características principales
- Conexión MOR (Male O-Ring): extremo macho con anillo de sellado (O-ring) en cara plana frontal, que asegura una conexión completamente estanca. Se utiliza en aplicaciones de alta presión, donde la hermeticidad es esencial para evitar fugas de fluidos y mantener el rendimiento del sistema.
- Conexión FORX (Female O-Ring giratoria): extremo hembra giratorio, complementario al macho ORFS. Su tuerca gira libremente, lo que permite conectar y apretar sin torcer la manguera. Juntos, ambos extremos forman una unión ORFS robusta y confiable.
