Hembra JIC Interlock (FJX)

La Hembra JIC Interlock (FJX) combina dos tecnologías de conexión en un solo terminal: el sello cónico a 37° según SAE J516 / DIN 20066 y el sistema de espiga Interlock con enclavamiento mecánico, que impide el afloje o desconexión accidental bajo vibración intensa, movimientos o presiones extremas.

A diferencia de la versión estándar FJX, el diseño Interlock no requiere operación de skive, lo que simplifica el proceso de armado. Es la solución correcta para mangueras de alta presión SAE R14, 4SP, 4SH y R15, donde la versión estándar no es compatible. La espiga con enclavamiento garantiza una transmisión eficiente del fluido hidráulico manteniendo la integridad de la conexión incluso en las condiciones más exigentes.

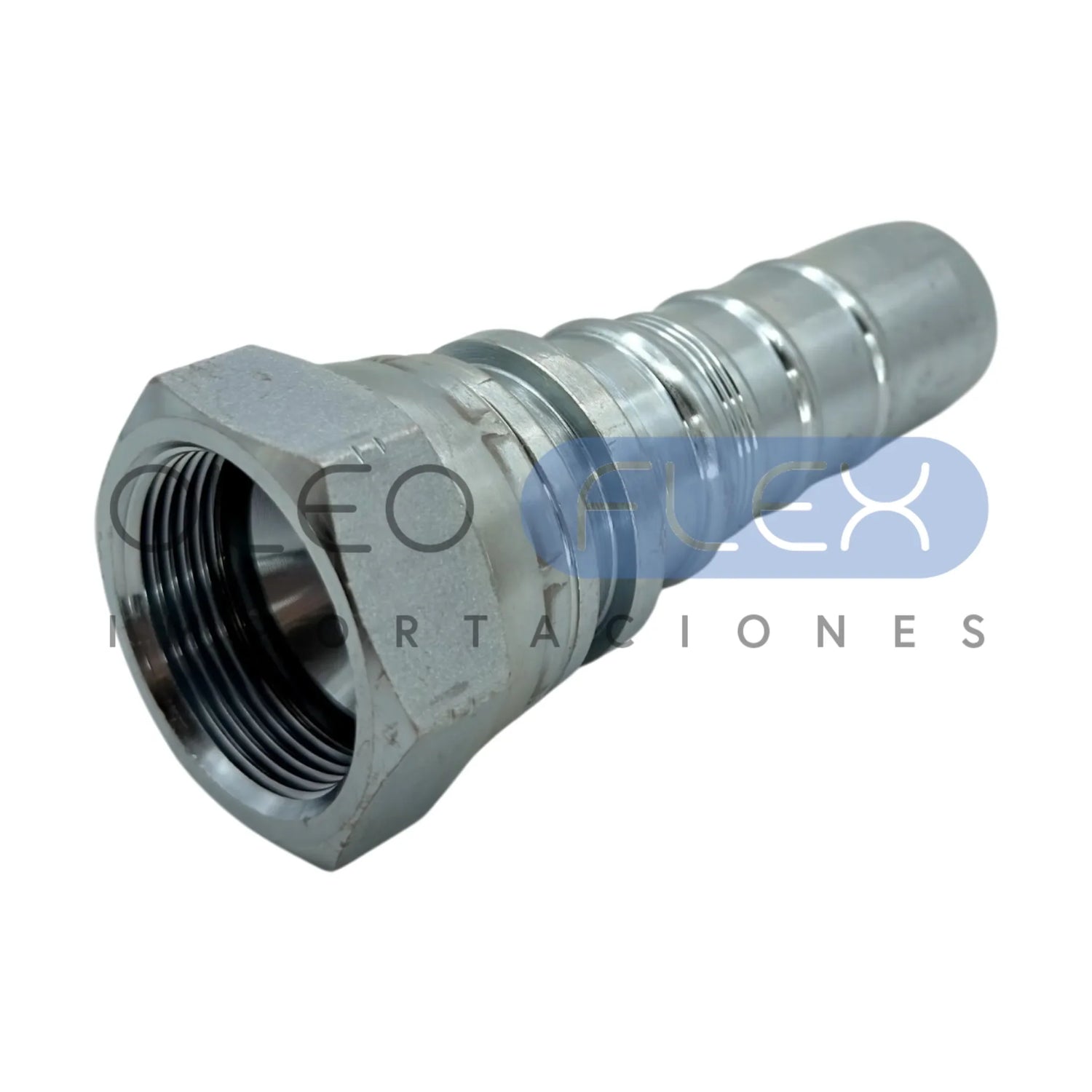

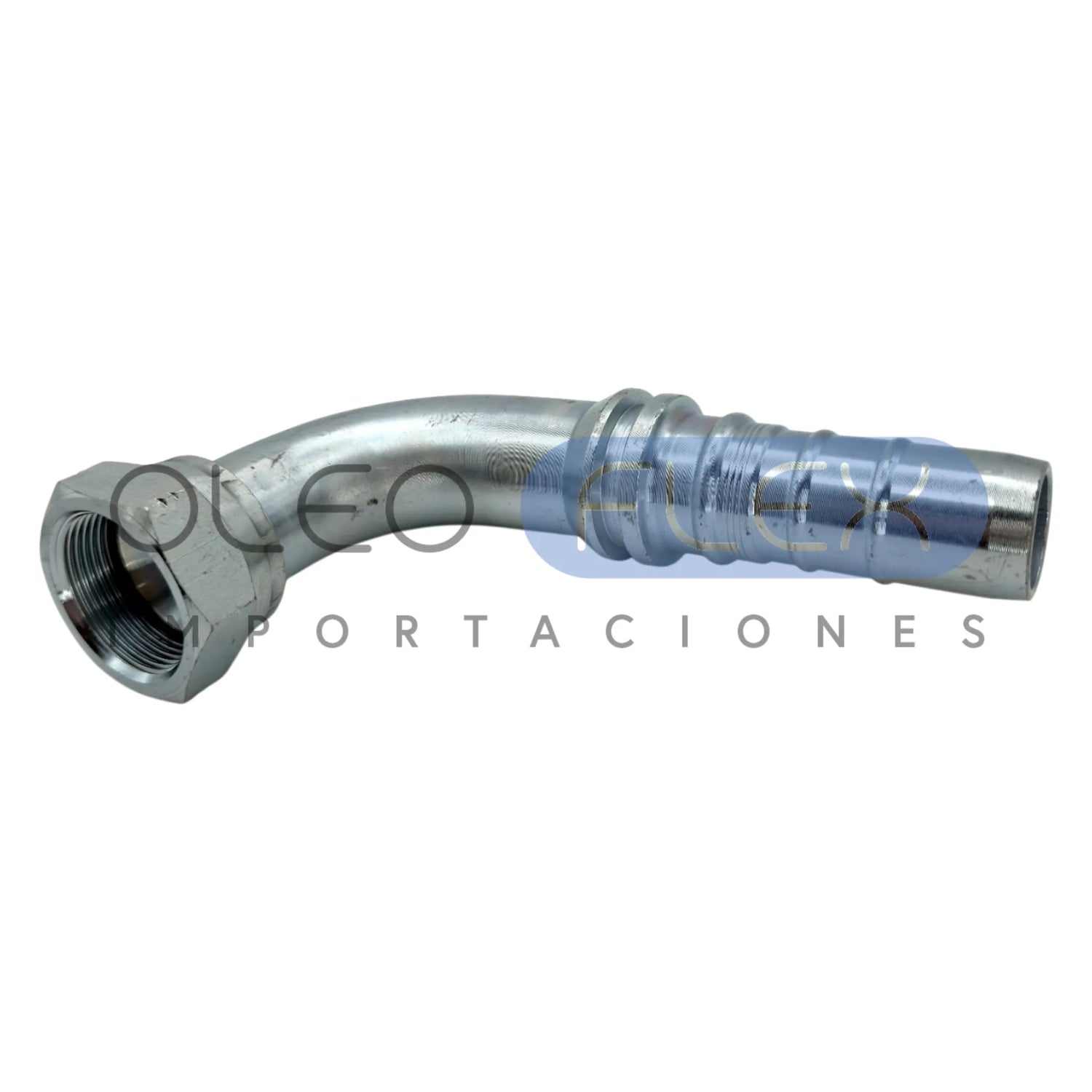

Disponible en ángulo recto y 90° para adaptarse al ruteo de las líneas según la configuración del equipo.

Características principales

• Sello cónico metal-metal a 37° — sin O-ring ni sellantes adicionales
• Enclavamiento mecánico Interlock — evita desconexión por vibración o presión extrema
• Sin operación de skive — armado más simple y rápido
• Norma SAE J516 / DIN 20066
• Material: acero al carbono zincado
• Presión de trabajo: hasta 420 bar / 6091 PSI según medida
• Compatible con mangueras SAE R14, 4SP, 4SH y R15

Aplicaciones típicas

• Circuitos hidráulicos de alta presión en maquinaria pesada y minería
• Líneas sujetas a vibración constante, golpes o variaciones bruscas de presión
• Sistemas donde se requiere mayor seguridad ante desconexiones accidentales

Medidas disponibles

• 3/4" (−12), 1" (−16), 1.1/4" (−20)

Selecciona el ángulo (recto o 90°) y la medida según el diámetro de tu manguera. Las especificaciones dimensionales completas están disponibles en la ficha técnica descargable
