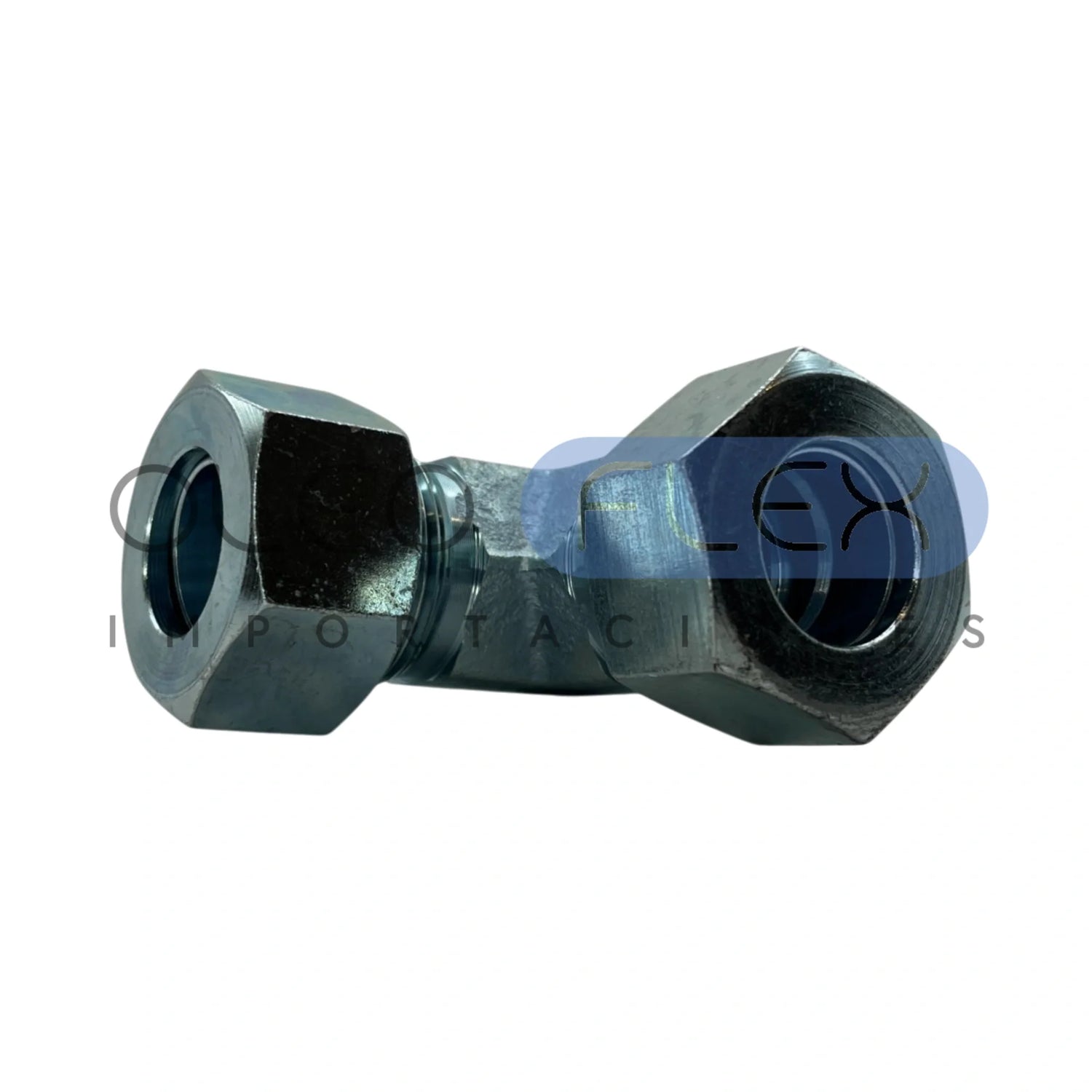

Codo Unión 90° Tubo a Tubo JIA — DIN 2353

El Codo Unión 90° Tubo a Tubo (JIA) es un racor que une dos tubos hidráulicos rígidos entre sí cambiando la dirección de la línea en 90°. Ambos extremos conectan por anillo cortante (virola) según DIN 2353 / ISO 8434-1: al apretar cada tuerca, la virola muerde el tubo y forma un sello metal-metal firme, sin necesidad de soldadura ni roscas a puerto.

Está diseñado para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión, permitiendo empalmar dos tramos de tubo en un giro de 90° para rutear la línea según la configuración del equipo. Fabricado en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable bajo presión y vibración.

Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida, por lo que las virolas, tuercas y el cuerpo deben corresponder a la misma serie del tubo utilizado.

Características principales

• Racor codo 90°: une dos tubos hidráulicos entre sí
• Ambos extremos por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal, sin soldadura)
• Fabricado en acero al carbono zincado, resistente a la corrosión
• Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar
• La serie es parte de la medida: L y S no son intercambiables
• Mismo diámetro de tubo en ambos extremos

Aplicaciones típicas

• Empalme de dos tramos de tubo rígido con cambio de dirección a 90°
• Ruteo de líneas hidráulicas de tubo en maquinaria industrial y equipos móviles
• Sistemas de alta presión donde se requiere una unión firme sin soldadura
• Reconfiguración o extensión de líneas de tubo existentes

Medidas disponibles (Ø exterior del tubo)

• Serie liviana (L): 6L · 8L · 10L · 12L · 15L · 18L · 22L · 28L · 35L · 42L
• Serie pesada (S): 6S · 8S · 10S · 12S · 14S · 16S · 20S · 25S · 30S · 38S

Selecciona la medida y la serie (L o S) según el diámetro exterior de tus tubos.
