Abrazadera Tubo Hidráulico Simple Serie Pesada

Medida	Código	Ø D (mm)	L1	L2	H	Serie
6 mm	HFCTHASSP06	6	55	32	45	Pesada
8 mm	HFCTHASSP08	8	55	32	45	Pesada
10 mm	HFCTHASSP10	10	55	32	45	Pesada
12 mm	HFCTHASSP12	12	55	32	45	Pesada
14 mm	HFCTHASSP14	14	55	32	45	Pesada
15 mm	HFCTHASSP15	15	55	32	45	Pesada
16 mm	HFCTHASSP16	16	55	32	45	Pesada
18 mm	HFCTHASSP18	18	55	32	45	Pesada
20 mm	HFCTHASSP20	20	70	45	62	Pesada
22 mm	HFCTHASSP22	22	70	45	62	Pesada
25 mm	HFCTHASSP25	25	70	45	62	Pesada
28 mm	HFCTHASSP28	28	70	45	62	Pesada
30 mm	HFCTHASSP30	30	70	45	62	Pesada
35 mm	HFCTHASSP35	35	85	59	71	Pesada
38 mm	HFCTHASSP38	38	85	59	71	Pesada
42 mm	HFCTHASSP42	42	85	59	71	Pesada

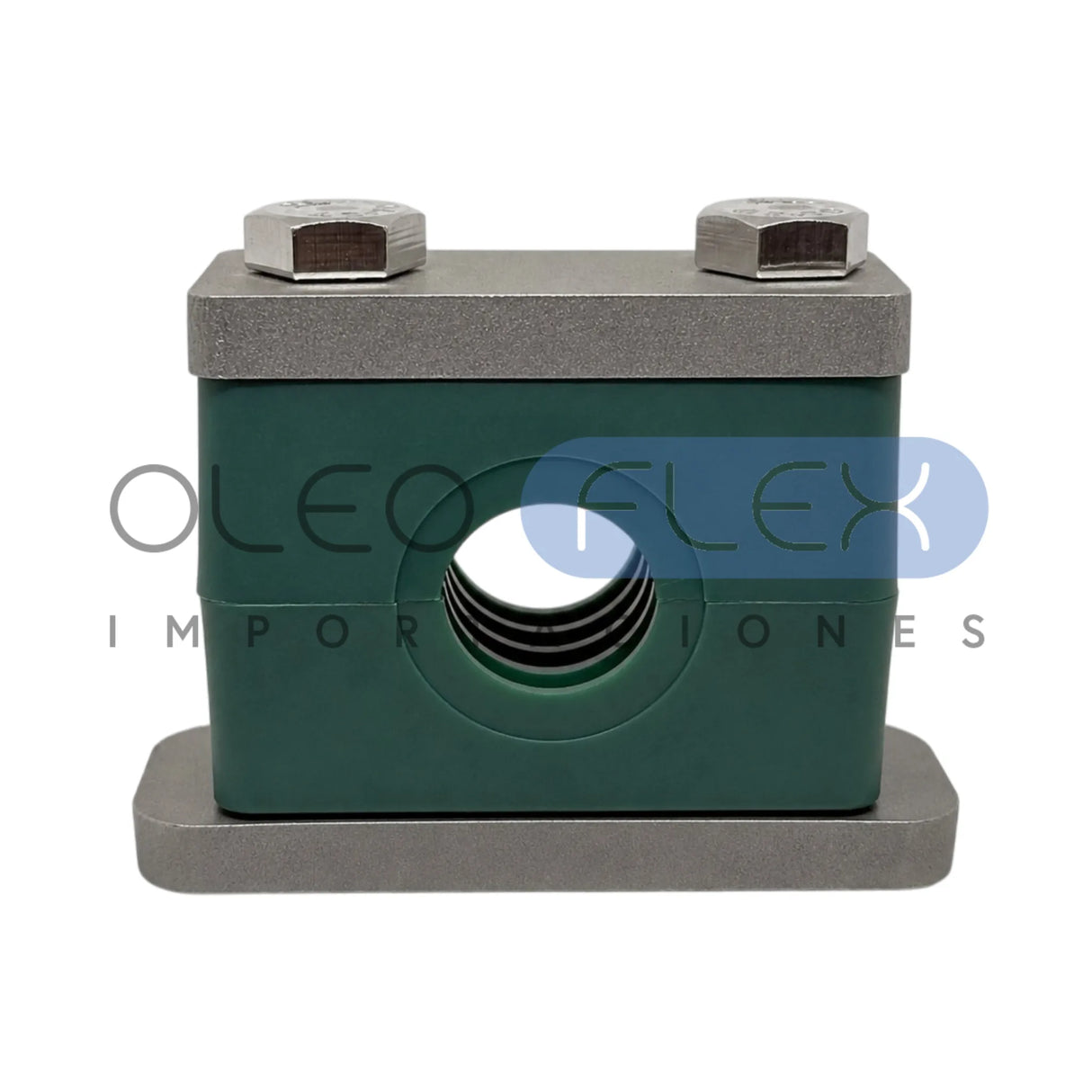

Medida	Código	Ø D (mm)	H	L1	L2	S (mm)
8 mm	HFCTHINOXSSP08SS304L	8	46	54,7	32	30
10 mm	HFCTHINOXSSP10SS304L	10	46	54,7	32	30
12 mm	HFCTHINOXSSP12SS304L	12	46	54,9	32	30
14 mm	HFCTHINOXSSP14SS304L	14	46	54,9	32	30
15 mm	HFCTHINOXSSP15SS304L	15	46	54,9	32	30
16 mm	HFCTHINOXSSP16SS304L	16	46	54,9	32	30
18 mm	HFCTHINOXSSP18SS304L	18	46	54,9	32	30
20 mm	HFCTHINOXSSP20SS304L	20	62	70	45	30
22 mm	HFCTHINOXSSP22SS304L	22	62	70	45	30
25 mm	HFCTHINOXSSP25SS304L	25	62	70	45	30
28 mm	HFCTHINOXSSP28SS304L	28	62	70	45	30
30 mm	HFCTHINOXSSP30SS304L	30	62	70	45	30
35 mm	HFCTHINOXSSP35SS304L	35	75	85	59	30

Descripción

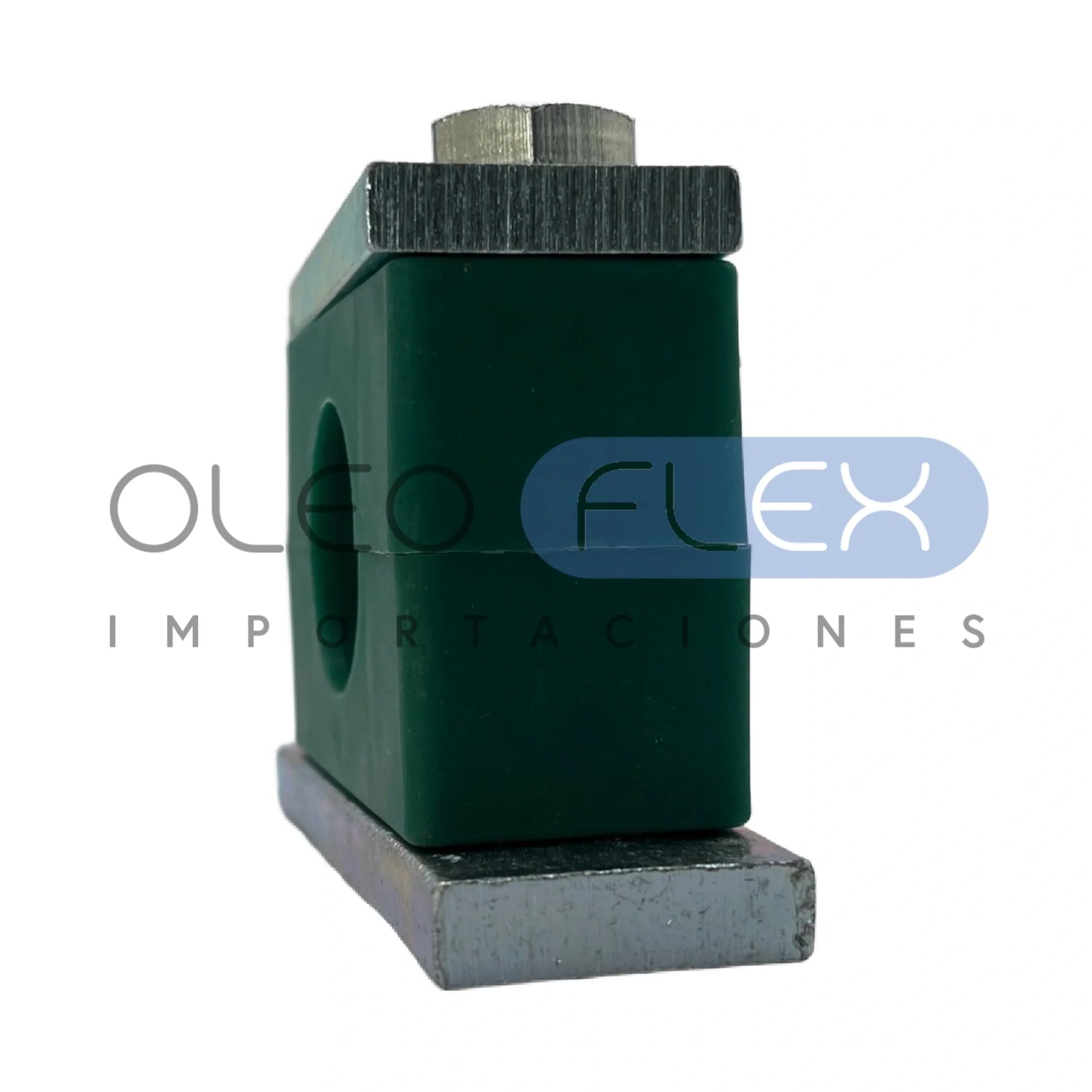

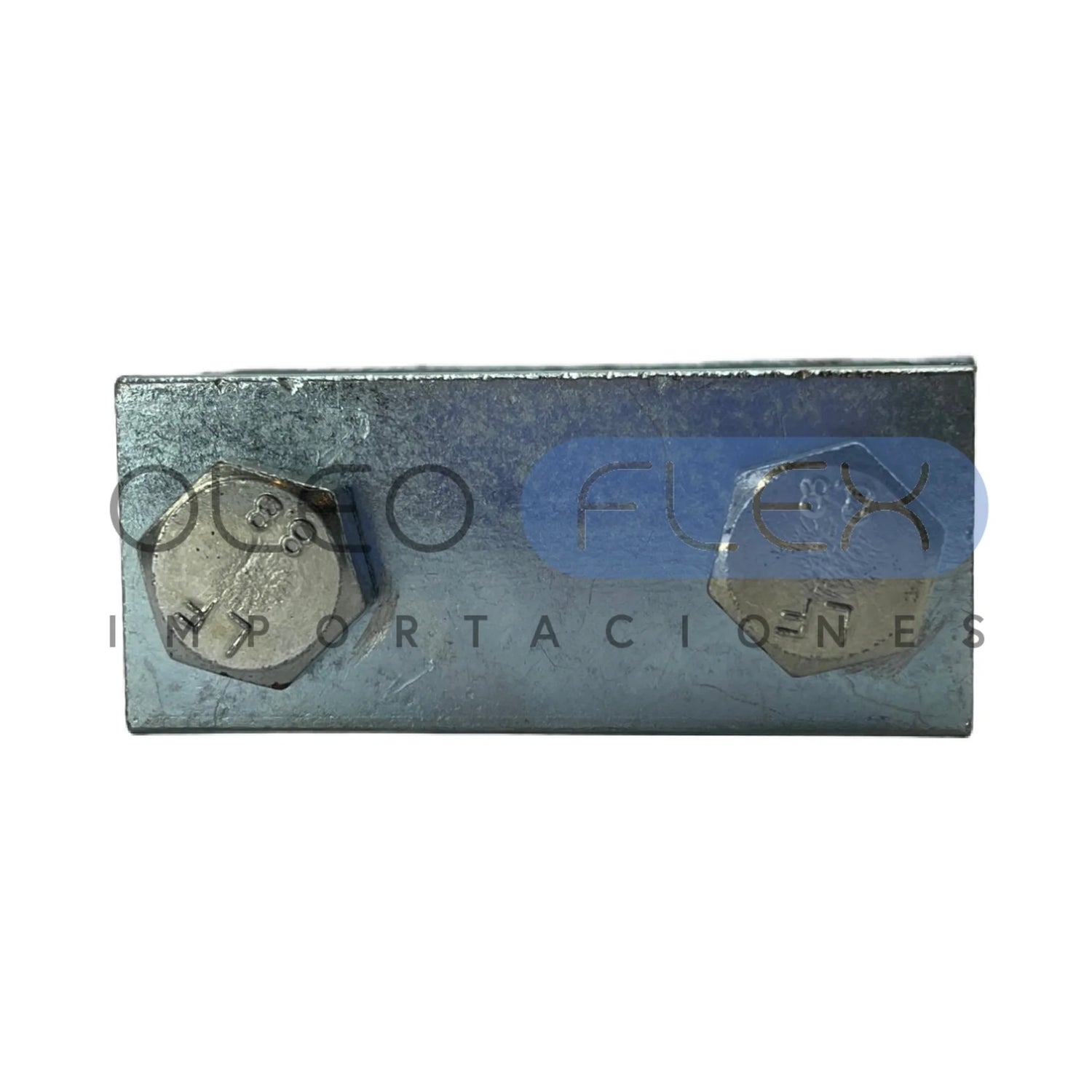

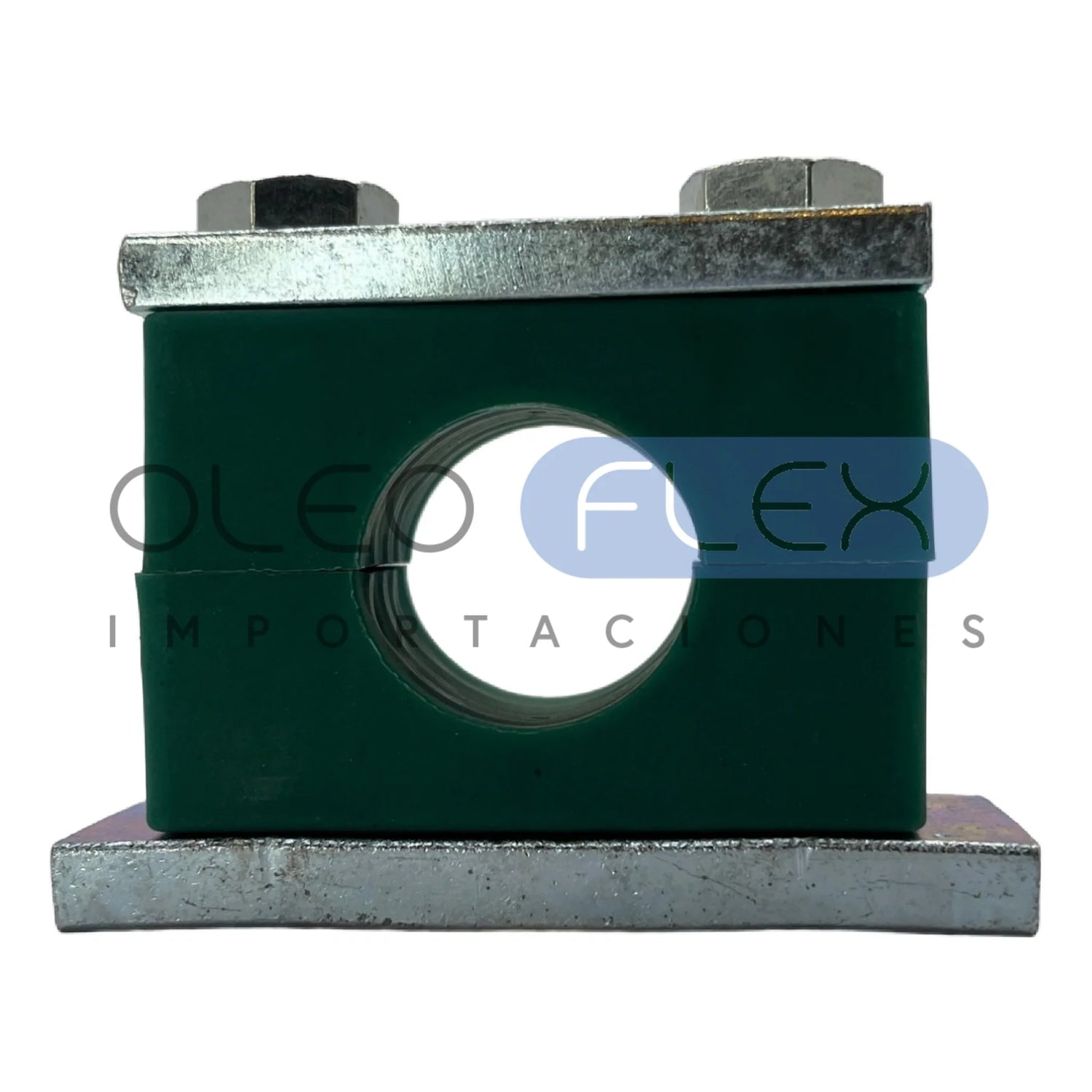

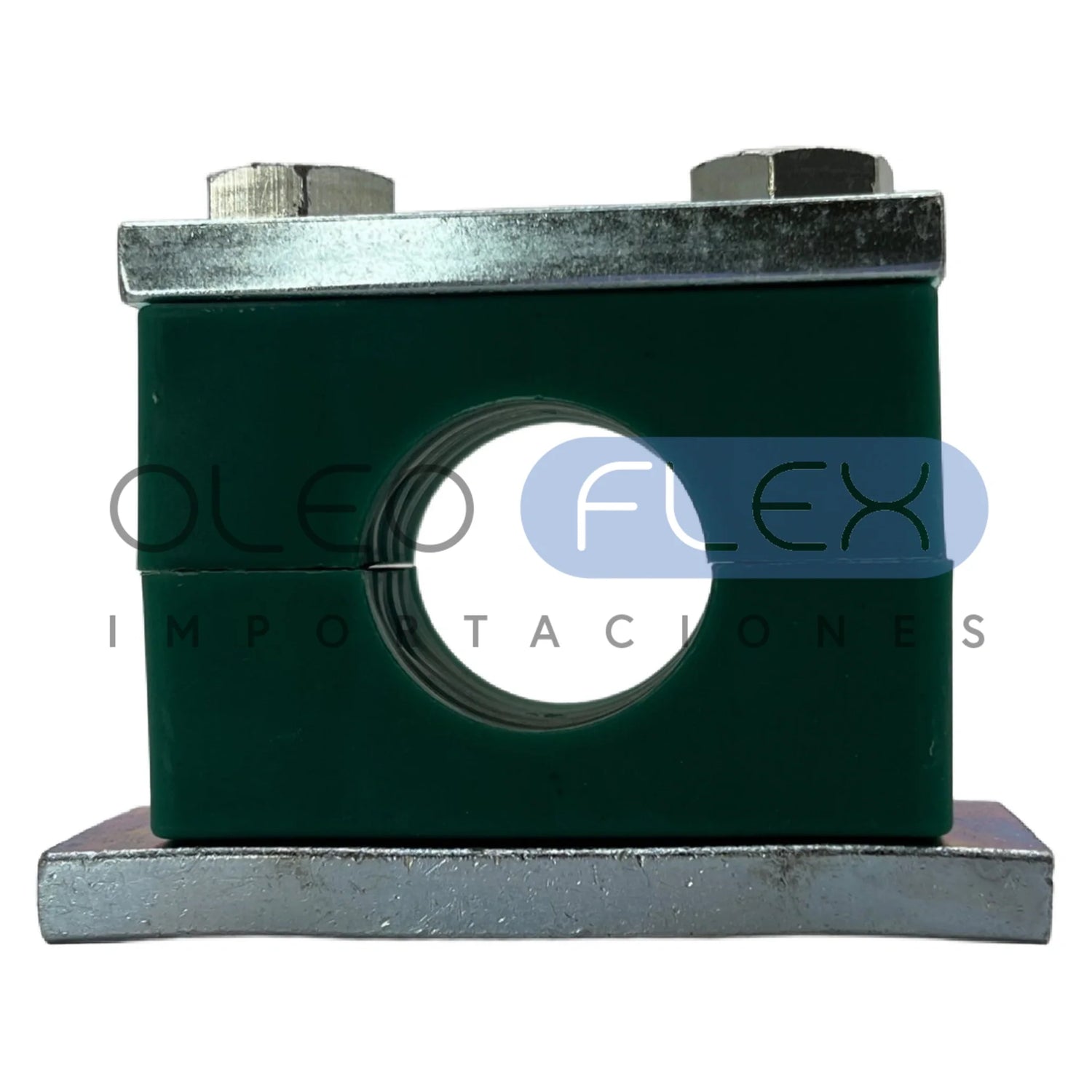

La Abrazadera para Tubo Hidráulico Simple Serie Pesada es un soporte de fijación fabricado según el estándar DIN 3015, diseñado para sujetar un tubo rígido contra una estructura o panel en aplicaciones de servicio exigente. Está compuesta por dos mordazas de polipropileno (PP) que abrazan el tubo, una placa base soldable, una placa superior y los tornillos que cierran el conjunto.

A diferencia de la serie liviana, la serie pesada cuenta con un cuerpo de mayor espesor y tornillería reforzada, entregando una sujeción más firme frente a alta presión y vibración intensa. Es la selección correcta cuando la línea trabaja con pulsaciones fuertes, golpes de ariete o ciclos de trabajo continuo, condiciones donde una abrazadera liviana puede aflojarse con el tiempo.

Las mordazas de polipropileno amortiguan la vibración y protegen la superficie del tubo, evitando el roce metal-metal contra la estructura y reduciendo la fatiga en las uniones roscadas, principal causa de fugas por desplazamiento de la línea. Su diseño permite el montaje apilable para organizar varias abrazaderas en un mismo punto de anclaje.

Características principales

Estándar DIN 3015: abrazadera simple, serie pesada (1 tubo)
Construcción reforzada para alta presión y vibración intensa
Mordazas de polipropileno (PP): amortiguan vibración y protegen la superficie del tubo
Conjunto completo: mordazas + placa base soldable + placa superior + tornillos
Herrajes en acero zincado, resistentes a la corrosión
Montaje apilable para ordenar múltiples líneas de tubería
Rango de medidas: tubo Ø 6 mm a 42 mm

Aplicaciones típicas

Líneas hidráulicas individuales de alta presión con pulsaciones o golpes de ariete
Maquinaria pesada, equipos móviles y plantas con vibración intensa
Tendidos de tubo en servicio continuo donde se exige máxima firmeza de fijación
Instalaciones donde una abrazadera de serie liviana resulta insuficiente

Instalación

Se suelda (o atornilla) la placa base a la estructura, se aloja el tubo entre las mordazas, se cierra con la placa superior y se aprietan los tornillos. Respetar la distancia recomendada entre abrazaderas evita vibración y fatiga del tubo. La abrazadera cumple función de fijación, no de soporte estructural del peso del sistema.

Selecciona la medida según el diámetro exterior de tu tubo. Para presión y vibración moderada, revisa la versión serie liviana; para fijar dos tubos en paralelo, la versión doble.
