Pasamuro Hidráulico

Pasamuro hidráulico (bulkhead): adaptador diseñado para atravesar una placa, chasis o tablero y quedar fijado con su contratuerca, dejando conexión a ambos lados. Ordena el circuito, evita que la manguera trabaje a tracción y deja un punto de desconexión definido. Disponible en JIC, NPT–JIC, ORFS y BSP. Elige el tipo y después la medida.

Aplica a las medidas: MJ × MJ (JIC) 04 · 1/4", MJ × MJ (JIC) 06 · 3/8", MJ × MJ (JIC) 08 · 1/2", MJ × MJ (JIC) 10 · 5/8", MJ × MJ (JIC) 12 · 3/4", MJ × MJ (JIC) 16 · 1"

Un pasamuro hidráulico macho JIC es un componente utilizado en sistemas hidráulicos y de fluidos, diseñado para permitir la transferencia de estos a través de una pared, partición o barrera, mientras mantiene la seguridad y hermeticidad del sistema. La característica distintiva de este tipo de pasamuro es la rosca macho JIC (Joint Industry Conference), que se utiliza para realizar conexiones roscadas de alta presión, comunes en aplicaciones hidráulicas.

Características principales del pasamuro hidráulico macho JIC:

1. Rosca macho JIC:

   • JIC (Joint Industry Conference) es un estándar de conexión de rosca utilizado principalmente en aplicaciones hidráulicas y neumáticas. Este tipo de rosca tiene un ángulo de 37° en su perfil, lo que proporciona un ajuste preciso y hermético.
   • El pasamuro tiene una rosca macho, lo que significa que el componente se conecta a una parte hembra compatible, enroscarse de manera segura en una tuerca o componente receptor.

2. Alta capacidad de presión:

   • Las conexiones JIC están diseñadas para soportar presiones altas, lo que las hace ideales para sistemas hidráulicos de alta presión.
   • La rosca 37° forma un sello metal a metal cuando se aprieta, lo que evita fugas de fluido y garantiza un sellado efectivo incluso bajo condiciones de alta presión.

Aplica a las medidas: MP × MJ (NPT–JIC) 04 · 1/4", MP × MJ (NPT–JIC) 06 · 3/8", MP × MJ (NPT–JIC) 08 · 1/2", MP × MJ (NPT–JIC) 12 · 3/4", MP × MJ (NPT–JIC) 16 · 1"

Un pasamuro hidráulico macho JIC - macho NPT es un componente especializado utilizado en sistemas hidráulicos y de fluidos para permitir el paso de líquidos o gases de un lado a otro de una partición o barrera (como una pared, tanque o panel), manteniendo la seguridad y la integridad del sistema. Este tipo de pasamuro combina dos tipos de conexiones roscadas: JIC (Joint Industry Conference) y NPT (National Pipe Tapered Thread), lo que le permite adaptarse a diferentes sistemas y requisitos de instalación.

Características principales del pasamuro hidráulico macho JIC - macho NPT:

1. Conexión macho JIC (Joint Industry Conference):

   • La rosca JIC se utiliza principalmente en aplicaciones hidráulicas de alta presión y está diseñada para proporcionar un sello metal a metal en las conexiones. El perfil de rosca de 37° es ideal para asegurar un sellado hermético y evitar fugas.
   • El pasamuro macho JIC tiene una rosca externa (macho) que se enrosca en una tuerca o componente con rosca hembra JIC correspondiente, ideal para aplicaciones en sistemas de alta presión.

2. Conexión macho NPT (National Pipe Tapered Thread):

   • La rosca NPT es una rosca cónica (tapered) que se utiliza ampliamente en sistemas de tuberías y conexiones de gas o agua. La forma cónica de la rosca permite un sellado efectivo entre los hilos, generalmente con la ayuda de una cinta de teflón o un sellador de roscas.
   • El pasamuro macho NPT tiene una rosca macho cónica que se enrosca en una pieza hembra NPT compatible, formando un sellado que es ideal para aplicaciones donde las vibraciones y la presión son factores importantes.

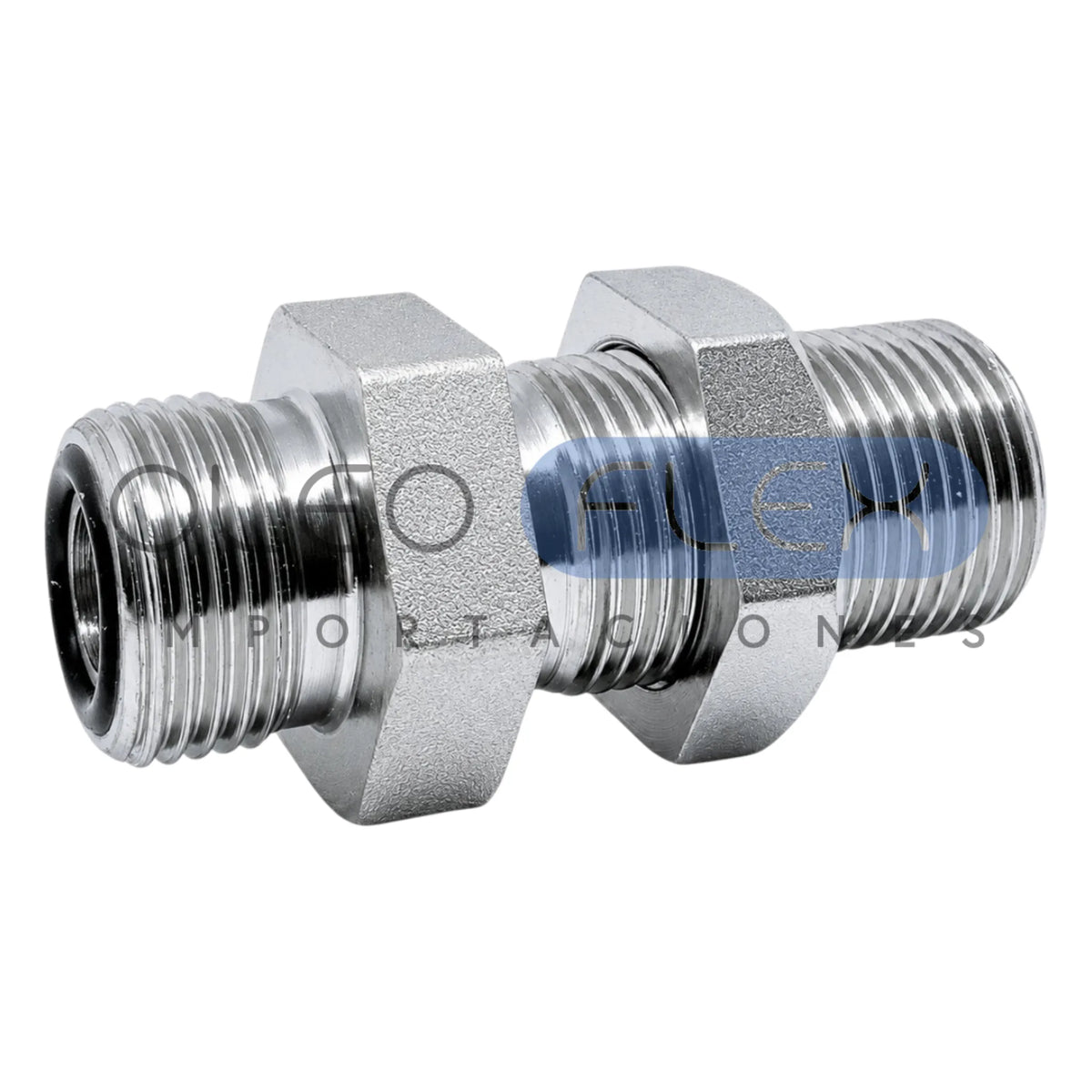

Aplica a las medidas: MFOR (ORFS) 04 · 1/4", MFOR (ORFS) 06 · 3/8", MFOR (ORFS) 08 · 1/2", MFOR (ORFS) 10 · 5/8", MFOR (ORFS) 12 · 3/4", MFOR (ORFS) 16 · 1"

El pasamuros hidráulico MFOR es un accesorio utilizado en sistemas hidráulicos para permitir el paso de tuberías, mangueras o conductos a través de paredes, tabiques, suelos u otras estructuras sin comprometer la estanqueidad del sistema. Este tipo de pasamuros está diseñado específicamente para aplicaciones de alta presión, como las que se encuentran en sistemas hidráulicos, y cuenta con una rosca rosca externa FOR y un sistema de O-ring para asegurar el sellado hermético.

Características principales:

• Rosca macho FOR: El conector macho FOR presenta una rosca externa, que se ajusta a la rosca interna de los conectores hembra FOR correspondientes. Esta rosca garantiza una conexión firme, con una buena compresión, lo que ayuda a evitar fugas de fluidos a través de la unión, incluso en sistemas de alta presión.

• Sistema de sellado con O-ring: Uno de los aspectos destacados del conector macho FOR es el uso de un O-ring ubicado en la base de la rosca. Este O-ring actúa como un sello adicional para evitar fugas de fluidos a lo largo de la rosca. El O-ring proporciona una mejor estanqueidad y permite que la conexión sea resistente a la presión, reduciendo el riesgo de fugas incluso en condiciones exigentes.

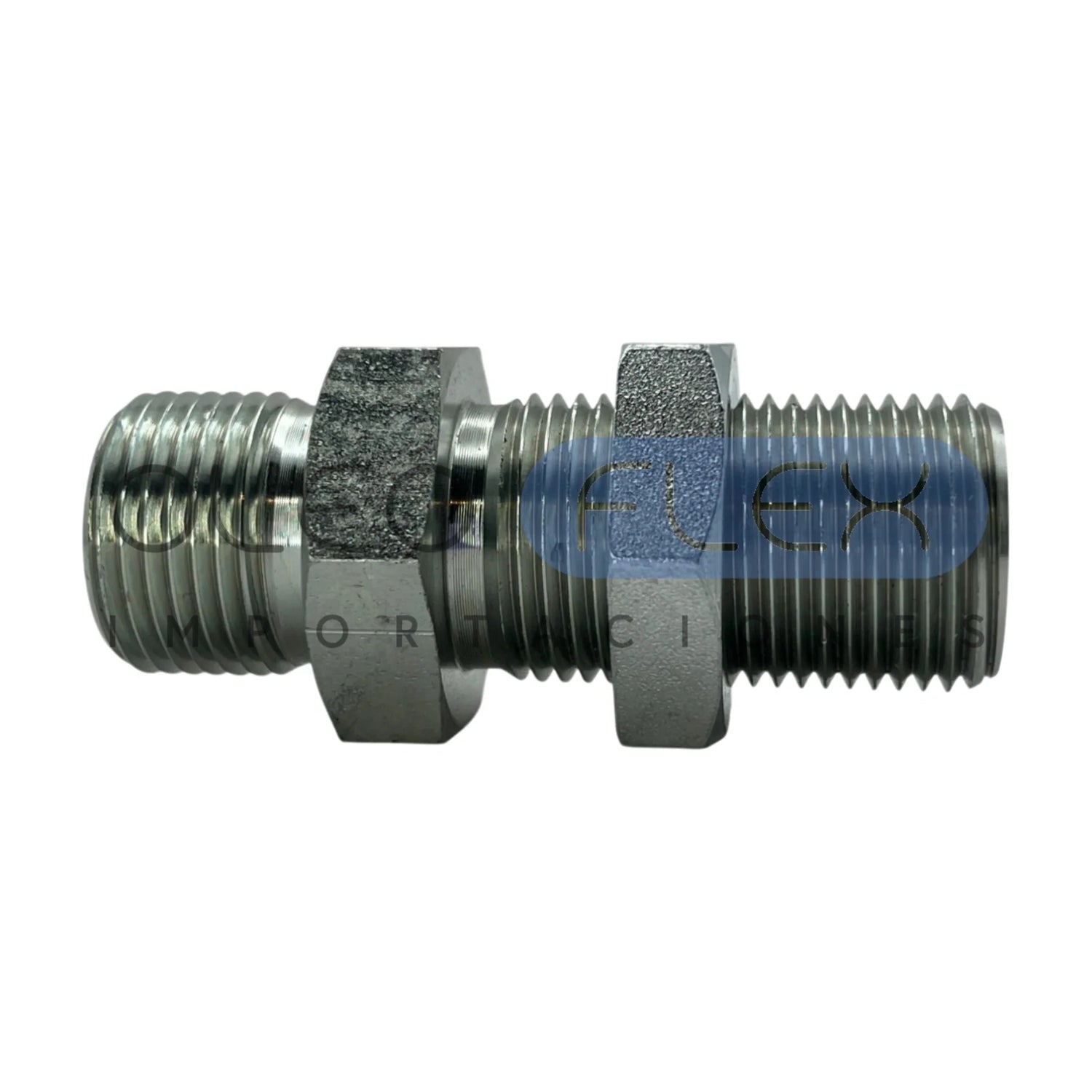

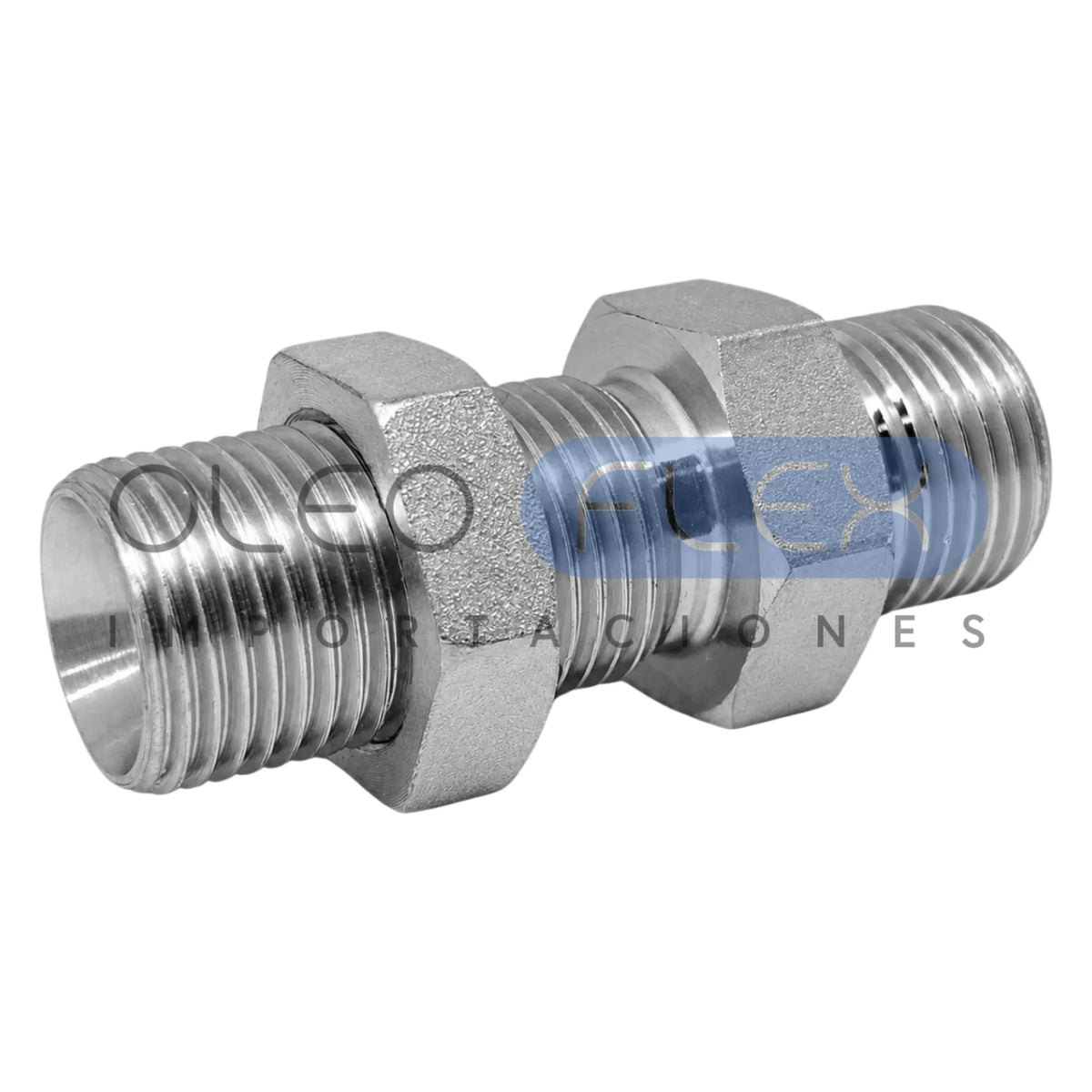

Aplica a las medidas: MBSP × MBSP 04 · 1/4", MBSP × MBSP 06 · 3/8", MBSP × MBSP 08 · 1/2", MBSP × MBSP 10 · 5/8", MBSP × MBSP 12 · 3/4", MBSP × MBSP 16 · 1"

El pasamuros hidráulico MBSP es un accesorio utilizado en sistemas hidráulicos para permitir el paso de tuberías, mangueras o conductos a través de paredes, tabiques, suelos u otras estructuras sin comprometer la estanqueidad del sistema. Este tipo de pasamuros está diseñado específicamente para aplicaciones de alta presión, como las que se encuentran en sistemas hidráulicos, y cuenta con una rosca MBSP (Male British Standard Pipe), lo que garantiza una conexión segura, robusta y hermética.

Descripción del pasamuros hidráulico MBSP:

1. Función principal:
   El pasamuros hidráulico MBSP se utiliza para pasar una tubería o manguera a través de una pared, techo, suelo o estructura, manteniendo la integridad del sistema hidráulico sin que haya fugas. Este accesorio actúa como una barrera entre el espacio interior y exterior de una estructura, asegurando un sellado efectivo mientras permite que el fluido (generalmente aceite o agua) fluya a través del sistema.

2. Rosca MBSP (Male British Standard Pipe):

   • MBSP es una rosca macho BSP (British Standard Pipe), que es una rosca cónica, ampliamente utilizada en sistemas hidráulicos, neumáticos y de fontanería. La rosca BSP está estandarizada, lo que permite que este pasamuros se conecte de manera segura a componentes con roscas hembra BSP.
   • La rosca cónica del MBSP ayuda a formar un sello hermético, evitando fugas de fluido o gas, incluso en condiciones de alta presión.
   • El pasamuros tiene una rosca macho, por lo que se conecta a una rosca hembra correspondiente, ya sea dentro de la estructura o en otro componente del sistema hidráulico.
