Conector Neumático Tubo Pulgadas a Hilo Macho NPT
Conector Neumático Tubo Pulgadas a Hilo Macho NPT - Recto / 1/4" × 3/8" NPT está agotado y se enviará tan pronto como vuelva a estar disponible.
Temperatura: 0 °C a 60 °C
| Medida | Código | ΦD · tubo (pulg) | H (mm) | C (mm) | ΦD · tubo (mm) | L (mm) | B (mm) | R · rosca NPT (macho) | A · largo rosca (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1/4″ × 1/4″ NPT | HFCPC14N02 | 1/4″ | 14 | 16 | 6,35 | 17,6 | 23,7 | 1/4″ | 10 |
| 1/4″ × 3/8″ NPT | HFCPC14N03 | 1/4″ | 17 | 13,2 | 6,35 | 15 | 21,2 | 3/8″ | 11 |
| 1/4″ × 1/2″ NPT | HFCPC14N04 | 1/4″ | 21 | 15,3 | 6,35 | 16,7 | 20,1 | 1/2″ | 14 |
| 5/16″ × 1/4″ NPT | HFCPC516N02 | 5/16″ | 14 | 18,9 | 7,94 | 20,4 | 25,5 | 1/4″ | 10 |
| 5/16″ × 3/8″ NPT | HFCPC516N03 | 5/16″ | 17 | 16 | 7,94 | 17,8 | 23 | 3/8″ | 11 |
| 3/8″ × 1/4″ NPT | HFCPC38N02 | 3/8″ | 17 | 24 | 9,53 | 26,3 | 31,3 | 1/4″ | 10 |
| 3/8″ × 3/8″ NPT | HFCPC38N03 | 3/8″ | 17 | 19,3 | 9,53 | 22,5 | 27,7 | 3/8″ | 11 |
| 3/8″ × 1/2″ NPT | HFCPC38N04 | 3/8″ | 21 | 14,1 | 9,53 | 15,5 | 21 | 1/2″ | 14 |
| 1/2″ × 1/4″ NPT | HFCPC12PN02 | 1/2″ | 21 | 24,5 | 12,7 | 28,8 | 33,4 | 1/4″ | 10 |
| 1/2″ × 3/8″ NPT | HFCPC12PN03 | 1/2″ | 21 | 22,8 | 12,7 | 24,3 | 30,3 | 3/8″ | 11 |
| 1/2″ × 1/2″ NPT | HFCPC12PN04 | 1/2″ | 21 | 24,5 | 12,7 | 26,4 | 33 | 1/2″ | 14 |
| Medida | Código | ΦD · tubo (pulg) | R · rosca NPT (macho) | A (mm) | B (mm) | C (mm) | E (mm) | L (mm) | ØP (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 1/4″ × 1/4″ NPT | HFCPL14N02 | 1/4″ | 1/4″ | 8 | 24,9 | 15,5 | 20,9 | 24,5 | 7,8 |
| 1/4″ × 3/8″ NPT | HFCPL14N03 | 1/4″ | 3/8″ | 8 | 24,1 | 15,5 | 20,9 | 19,7 | 8,2 |
| 1/4″ × 1/2″ NPT | HFCPL14N04 | 1/4″ | 1/2″ | 10 | 26,6 | 15,5 | 20,9 | 22,5 | 8,6 |
| 5/16″ × 1/4″ NPT | HFCPL516N02 | 5/16″ | 1/4″ | 8 | 25,9 | 17 | 23,9 | 26 | 8 |
| 5/16″ × 3/8″ NPT | HFCPL516N03 | 5/16″ | 3/8″ | 8 | 24,8 | 17 | 22 | 26,7 | 8,4 |
| 3/8″ × 1/4″ NPT | HFCPL38N02 | 3/8″ | 1/4″ | 8 | 29,4 | 19,1 | 26,7 | 30,5 | 9 |
| 3/8″ × 3/8″ NPT | HFCPL38N03 | 3/8″ | 3/8″ | 8 | 28,9 | 19,1 | 27,1 | 30 | 9,2 |
| 3/8″ × 1/2″ NPT | HFCPL38N04 | 3/8″ | 1/2″ | 10 | 29,1 | 19,1 | 27,5 | 31,5 | 8,8 |
| 1/2″ × 1/4″ NPT | HFCPL12PN02 | 1/2″ | 1/4″ | 8 | 31 | 21,3 | 29,9 | 32,9 | 9,3 |
| 1/2″ × 3/8″ NPT | HFCPL12PN03 | 1/2″ | 3/8″ | 8 | 29,5 | 21,3 | 29,9 | 32,9 | 9,3 |
| 1/2″ × 1/2″ NPT | HFCPL12PN04 | 1/2″ | 1/2″ | 10 | 31,5 | 21,3 | 29,9 | 33,6 | 9,3 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Descripción
Descripción

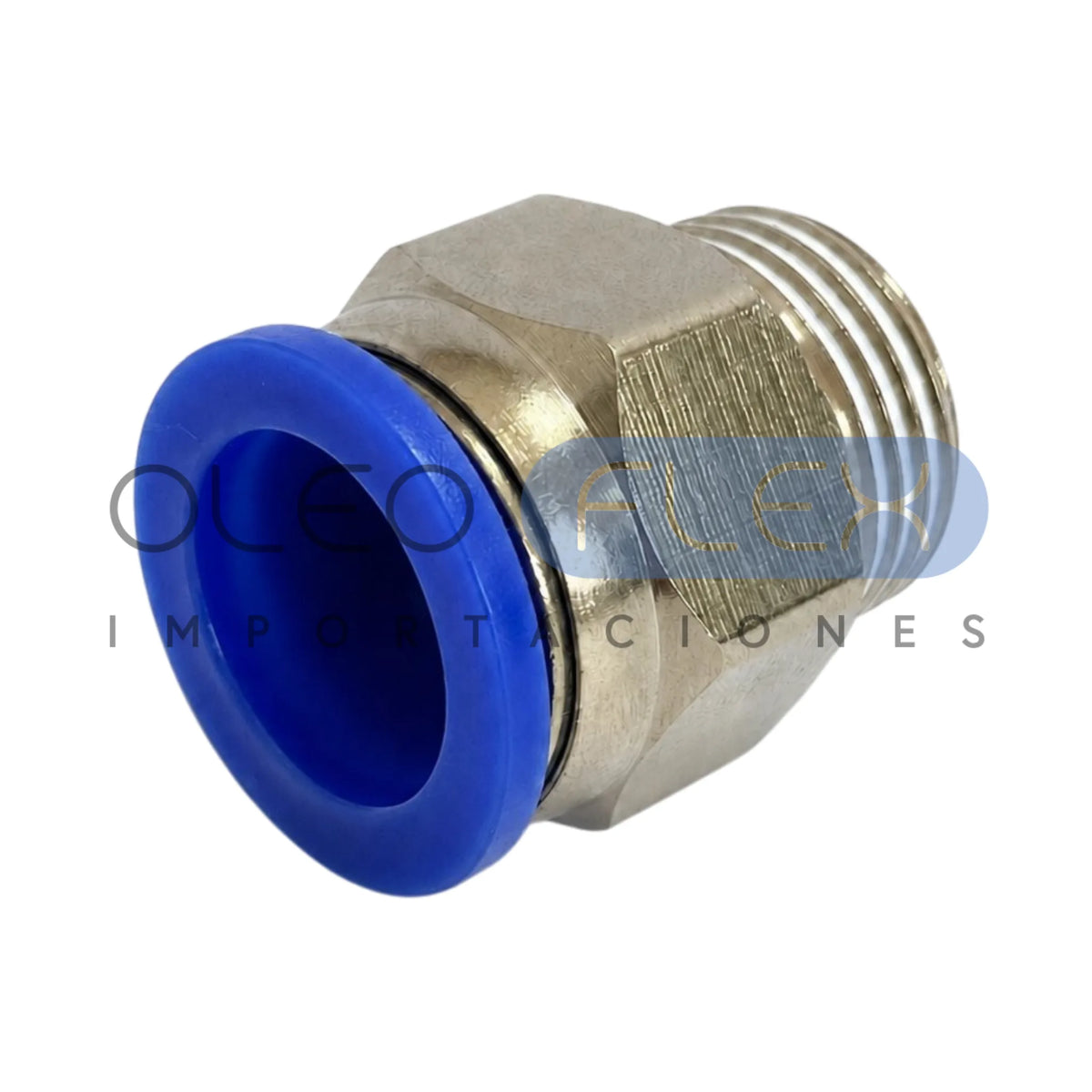

El conector neumático push-in de tubo en pulgadas a rosca macho NPT une un tubo neumático a un puerto roscado del equipo. Un extremo es push-in (se inserta el tubo y queda fijo, sin herramientas) y el otro es rosca macho NPT. Disponible en versión recta y en codo 90°.
Características principales
- Un extremo push-in para tubo y otro con rosca macho NPT.
- Conexión push-in instantánea: se inserta el tubo y queda fijo; se libera presionando el anillo.

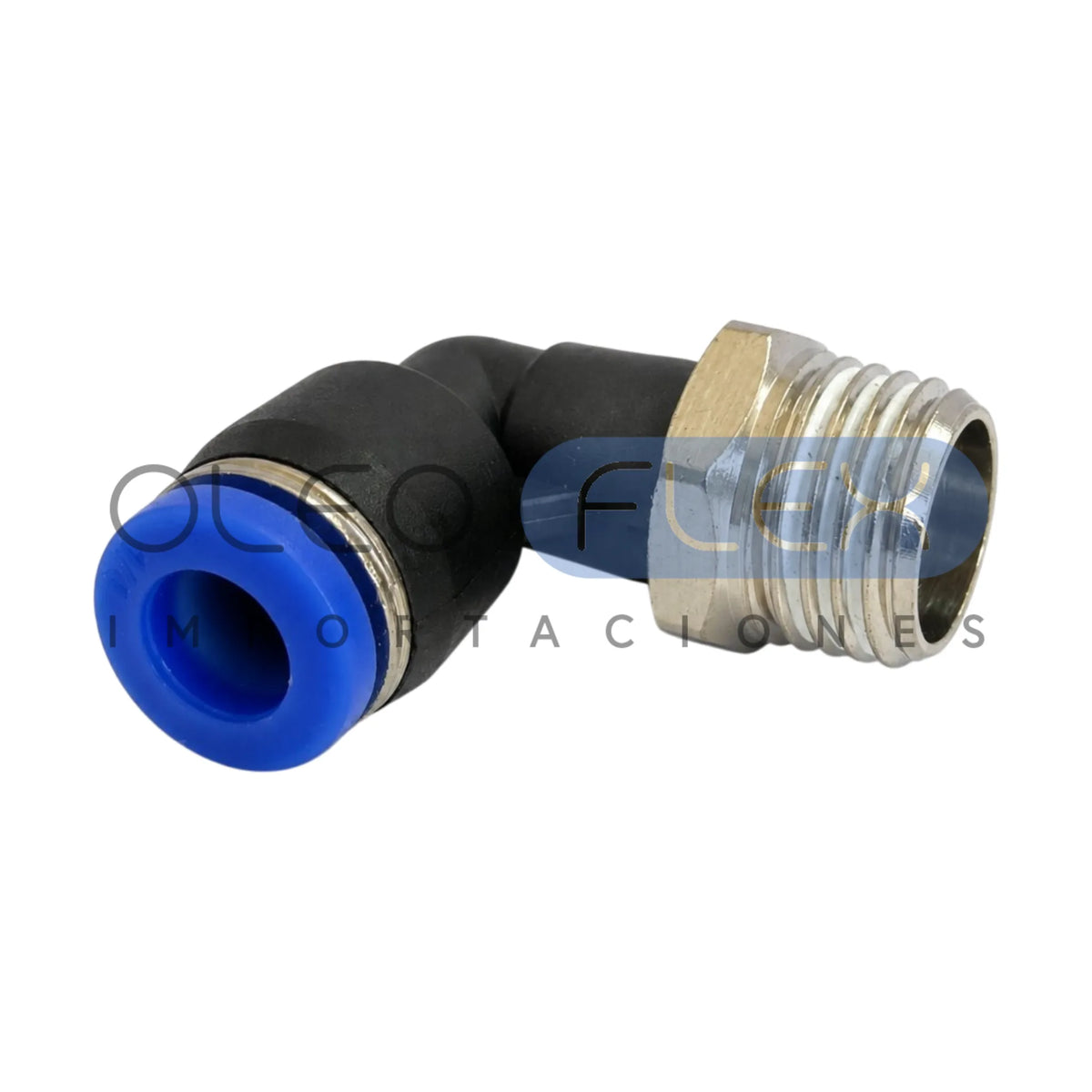

- Versión recta o codo 90° para cambiar de dirección.
- Se recomienda teflón o sellante en la rosca NPT.
- Cuerpo con anillo de sujeción y sello o-ring.
- Medidas de tubo: 1/4", 5/16", 3/8" y 1/2"; rosca NPT 1/4", 3/8" y 1/2".
Elige el ángulo, la medida de tubo y la rosca NPT según tu equipo.
