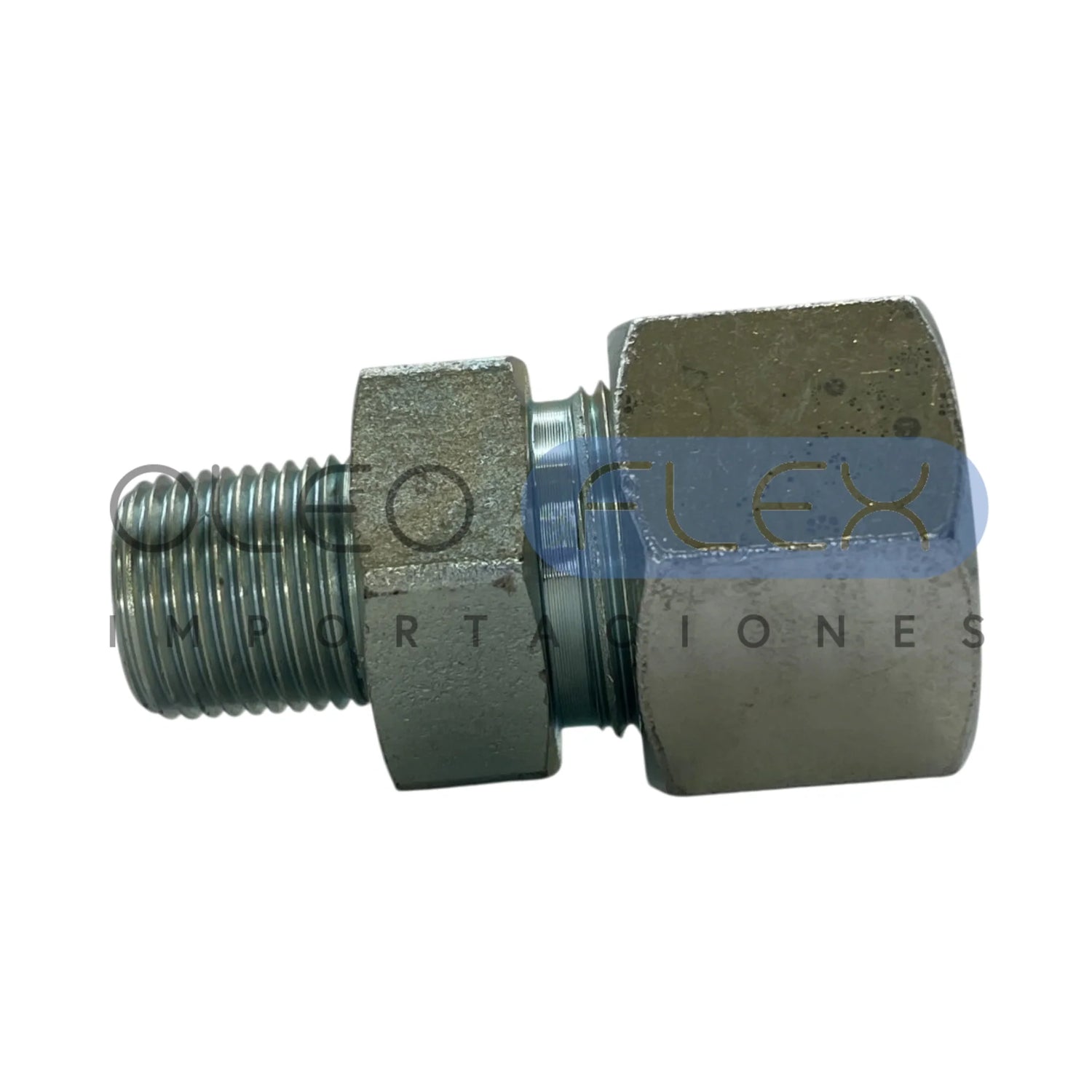

Conexión Tubo a Hilo Macho NPT UMA — DIN 2353

La Conexión Tubo-Macho NPT Recta es un racor que une un tubo hidráulico rígido a un puerto con rosca NPT macho en línea recta, sin cambio de dirección. Un extremo conecta al tubo mediante anillo cortante (virola) según DIN 2353 / ISO 8434-1, que muerde el tubo al apretar la tuerca formando un sello metal-metal sin soldadura; el otro extremo es una rosca cónica NPT (National Pipe Tapered) que sella por interferencia al enroscarse al componente, complementada con cinta de teflón o sellador según el fluido.

Está diseñado para conexiones seguras y sin fugas en sistemas hidráulicos de alta presión, combinando la fiabilidad del sistema de anillo cortante con la rosca NPT, estándar americano ampliamente usado en maquinaria y componentes de ese origen. Fabricado en acero al carbono zincado, ofrece buena resistencia a la corrosión y un desempeño confiable en líneas de tubo rígido sometidas a presión y vibración.

Disponible en serie liviana (L), para presión moderada hasta 315 bar, y serie pesada (S), para alta presión hasta 630 bar. La serie es parte de la medida (por ejemplo, 12L y 12S tienen roscas distintas y no son intercambiables), por lo que la virola, la tuerca y el racor deben ser de la misma serie.

Características principales

• Racor recto tubo hidráulico a rosca NPT macho
• Conexión al tubo por anillo cortante DIN 2353 / ISO 8434-1 (sello metal-metal, sin soldadura)
• Rosca cónica NPT macho sella por interferencia, estándar americano
• Fabricado en acero al carbono zincado, resistente a la corrosión
• Serie liviana (L) hasta 315 bar · serie pesada (S) hasta 630 bar
• La serie es parte de la medida: L y S no son intercambiables

Aplicaciones típicas

• Conexión en línea recta de tubo rígido a puerto NPT
• Sistemas hidráulicos de alta presión en maquinaria y equipos de origen americano
• Conexión de tubo a bloques, válvulas y componentes con rosca NPT
• Instalaciones donde se requiere una unión firme sin soldadura

Medidas disponibles (tubo × rosca NPT)

• Serie liviana (L): 6L×1/8", 6L×1/4", 8L×1/4", 8L×3/8", 10L×1/4", 10L×3/8", 12L×1/4", 12L×3/8", 12L×1/2", 15L×1/2", 18L×1/2", 22L×3/4", 28L×1", 35L×1.1/4", 42L×1.1/2"
• Serie pesada (S): 6S×1/4", 8S×1/4", 10S×1/4", 10S×3/8", 12S×3/8", 12S×1/2", 14S×1/2", 16S×3/8", 16S×1/2", 20S×1/2", 20S×3/4", 25S×3/4", 25S×1", 30S×1", 30S×1.1/4", 38S×1.1/2"

Selecciona la medida (tubo × rosca) y la serie (L o S) según el diámetro exterior de tu tubo y la rosca NPT del componente.
