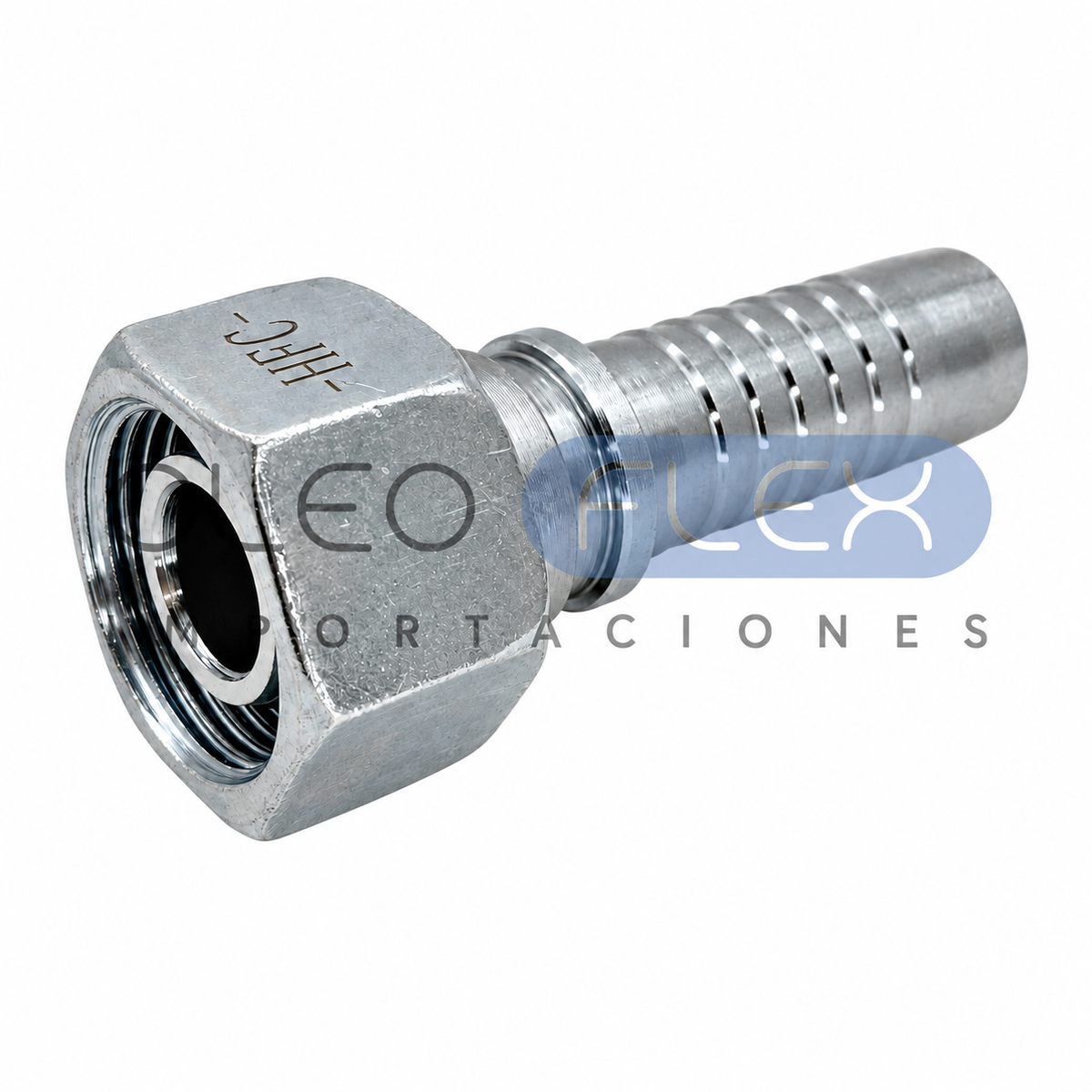

Hembra Métrica (FDLX)

La Hembra Métrica (FDLX) es un terminal de prensado con cono a 24° y O-Ring secundario en NBR, fabricado bajo norma DIN 2353 / ISO 8434-1. Es el estándar predominante en maquinaria europea y asiática de alta presión, y su sistema de doble sellado — cono metálico + O-Ring — garantiza estanqueidad confiable bajo presión cíclica y vibración, superando en hermeticidad a los sellos cónicos simples.

Conecta directamente con el macho métrico DIN correspondiente y está disponible en Serie L (hasta 315 bar) y Serie S (hasta 630 bar), siendo importante seleccionar la serie correcta según la presión de trabajo del sistema. Las series L y S no son intercambiables entre sí aunque compartan rosca.

La medida se expresa como Tubo – Rosca métrica – Tubo (mm): por ejemplo, 12-30-20 = tubo -12, rosca M30, tubo 20 mm.

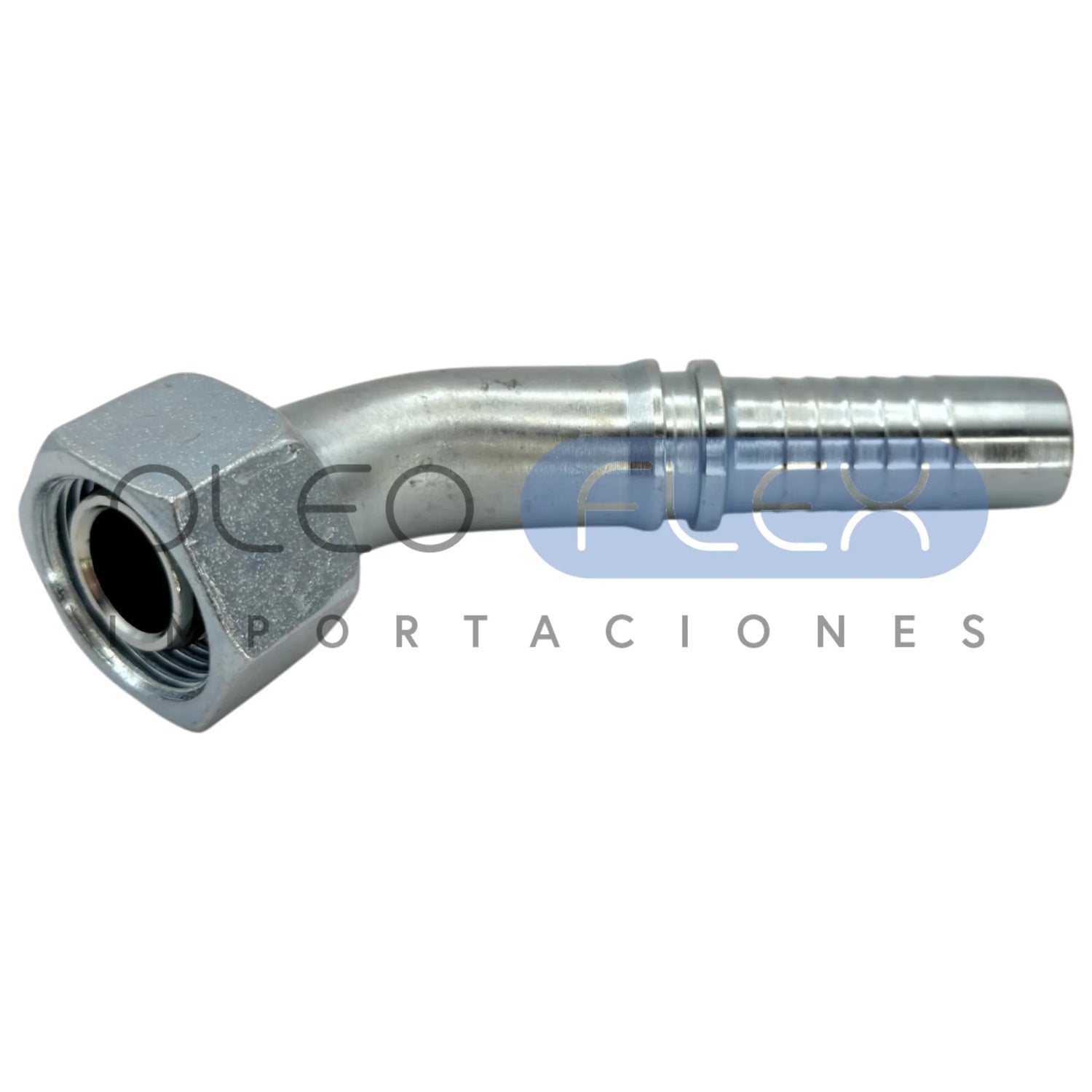

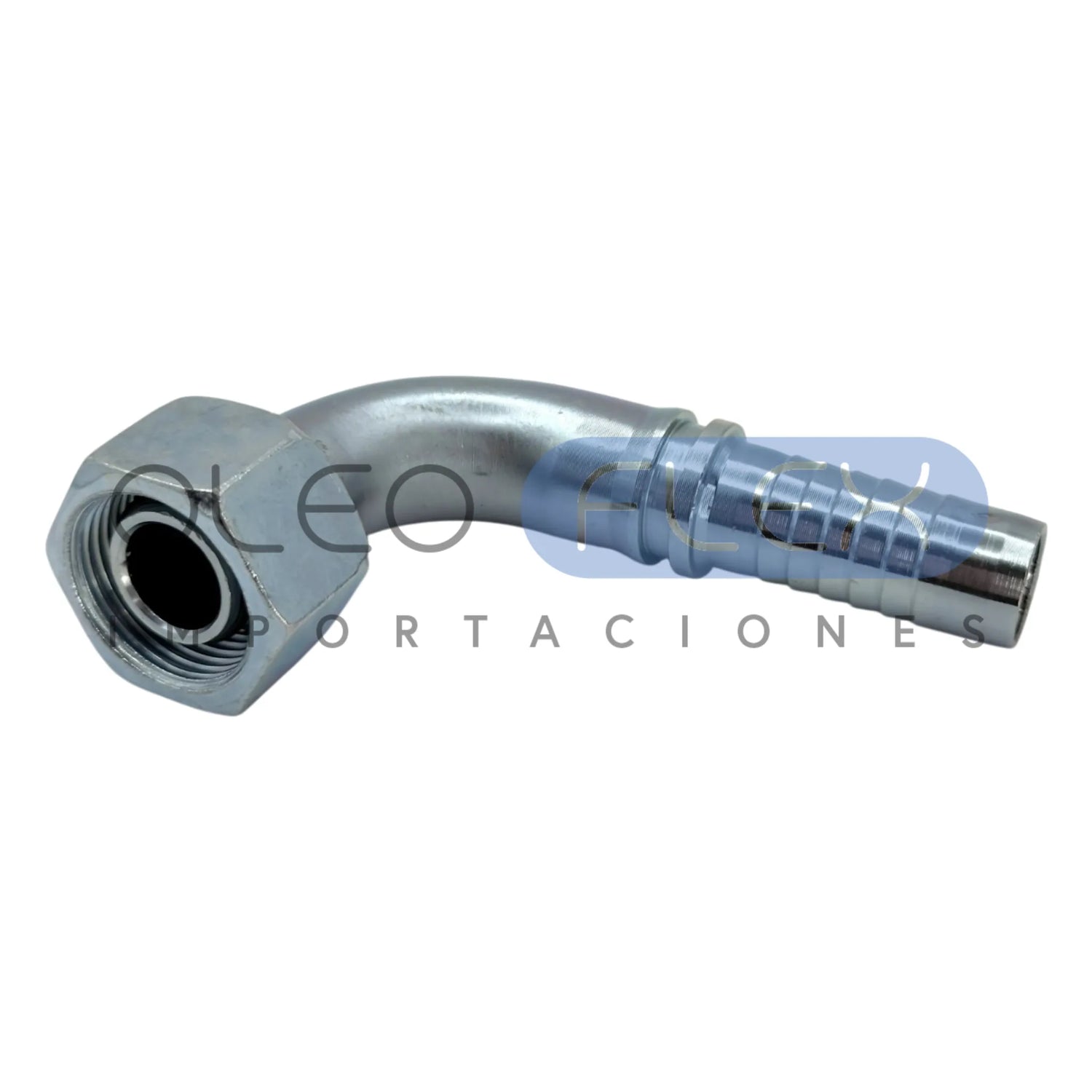

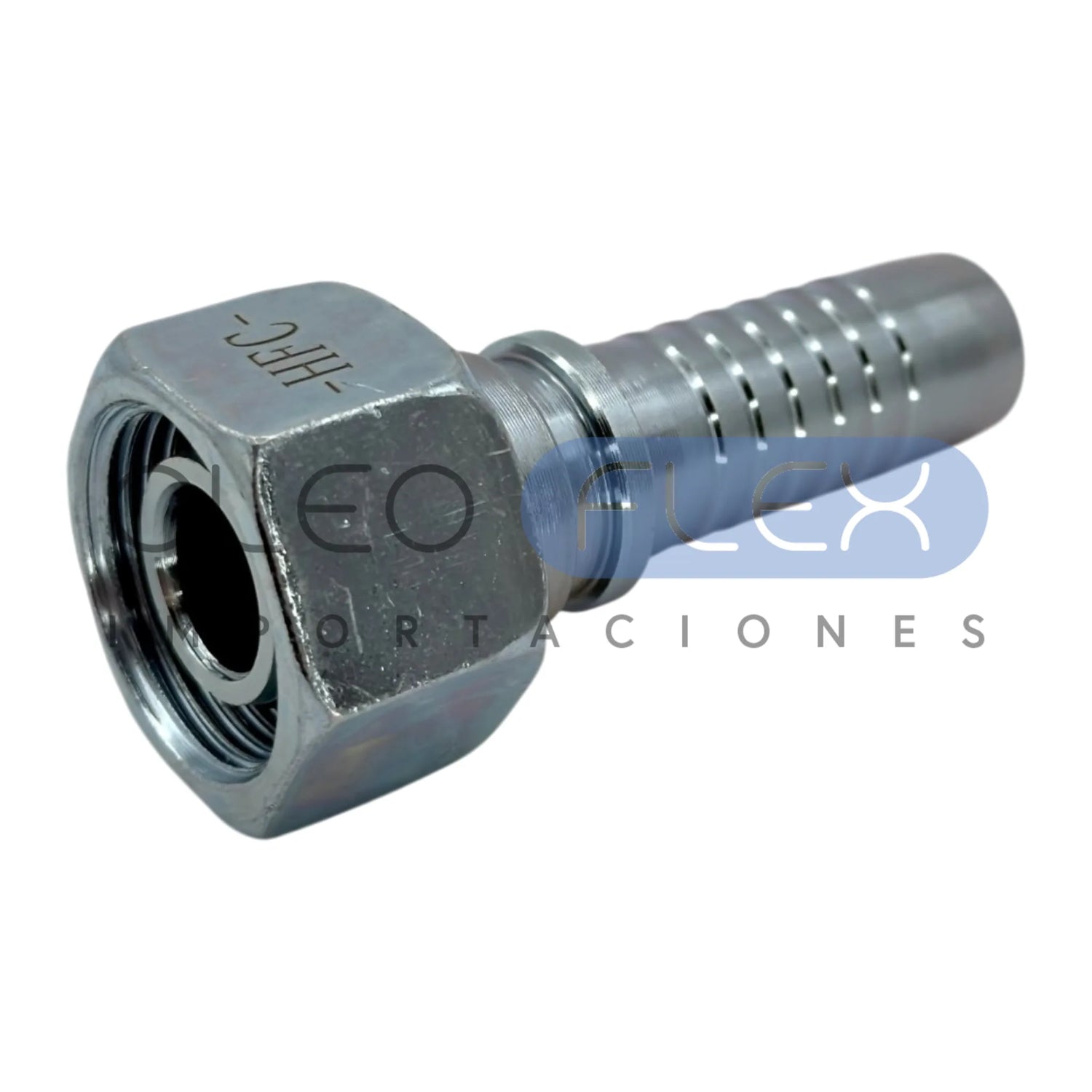

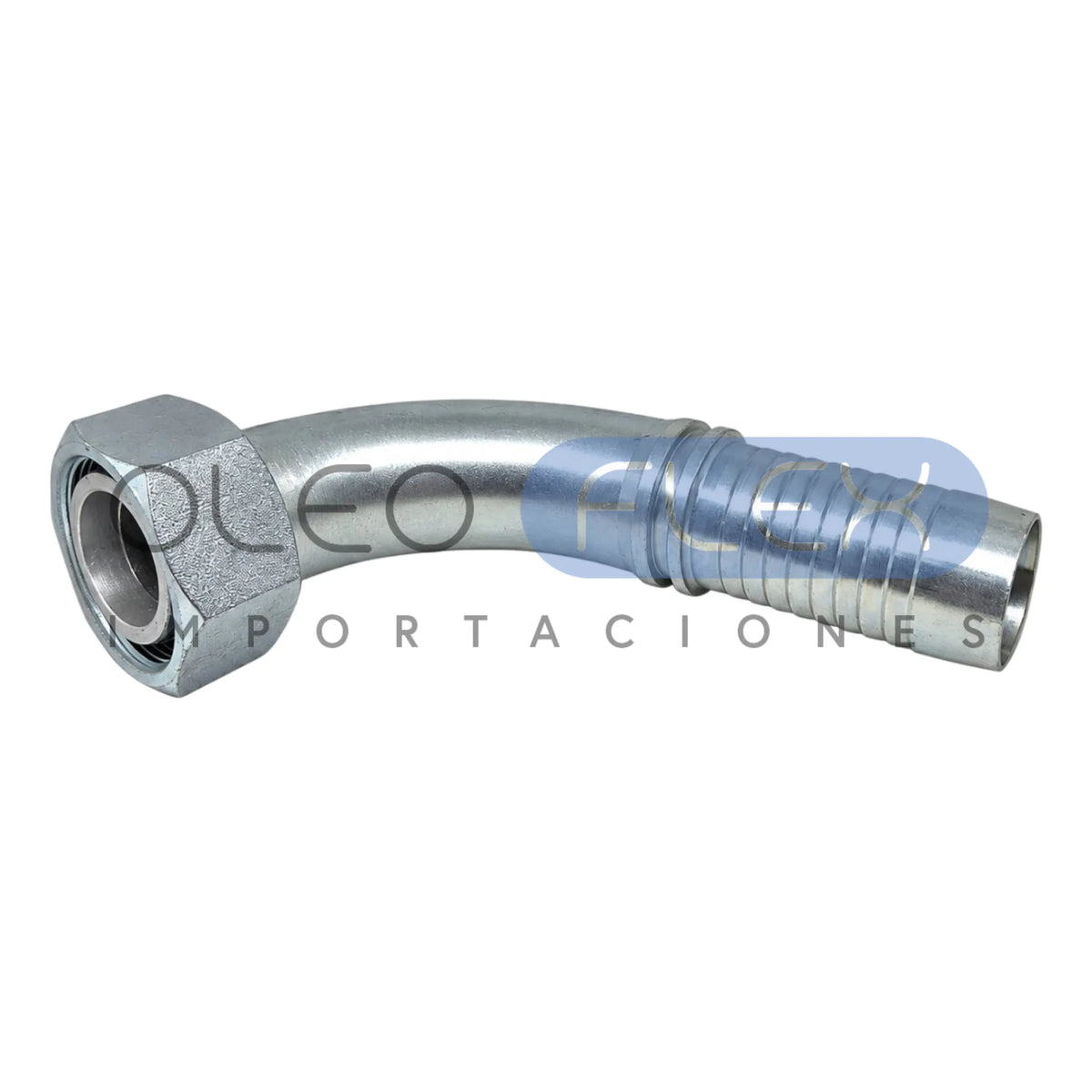

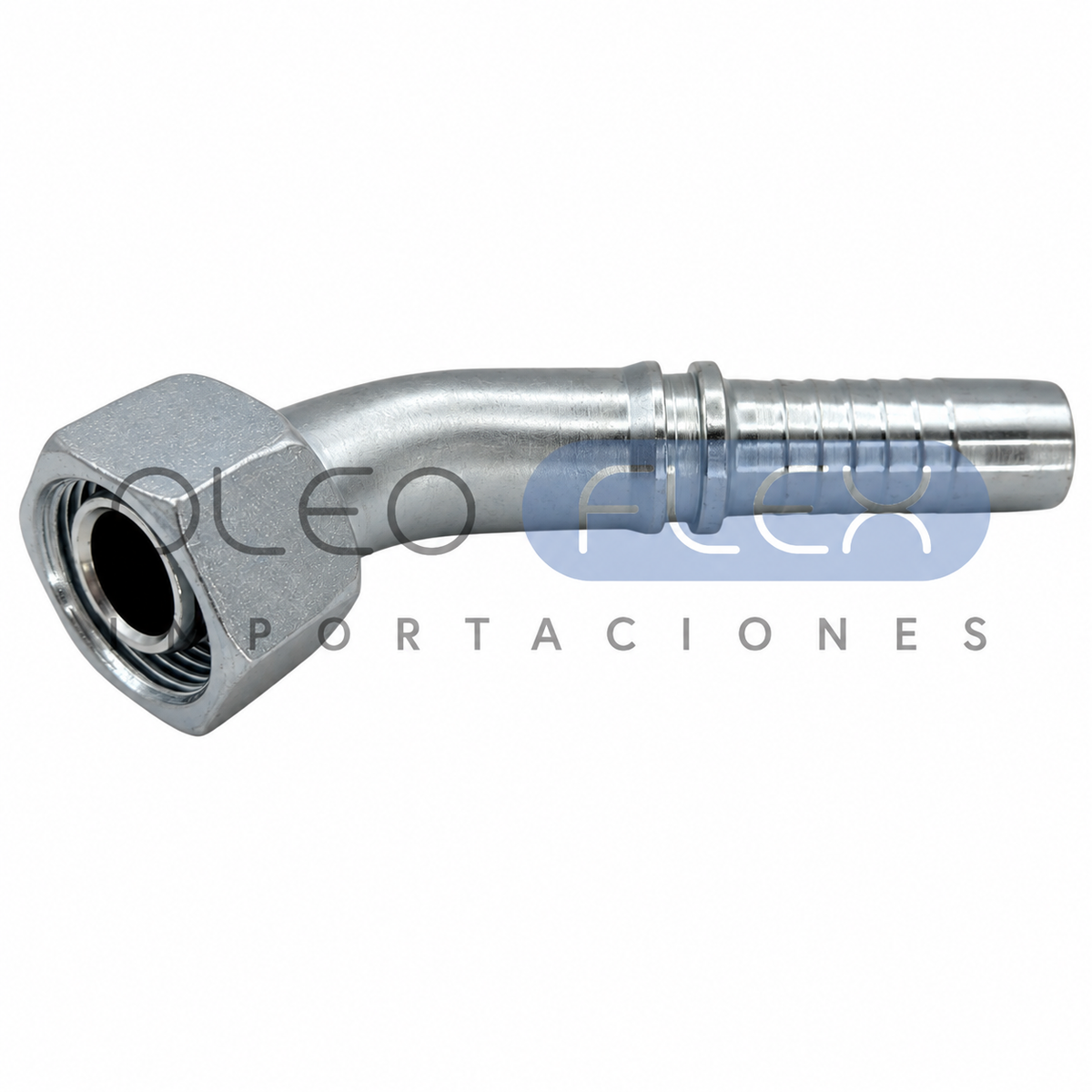

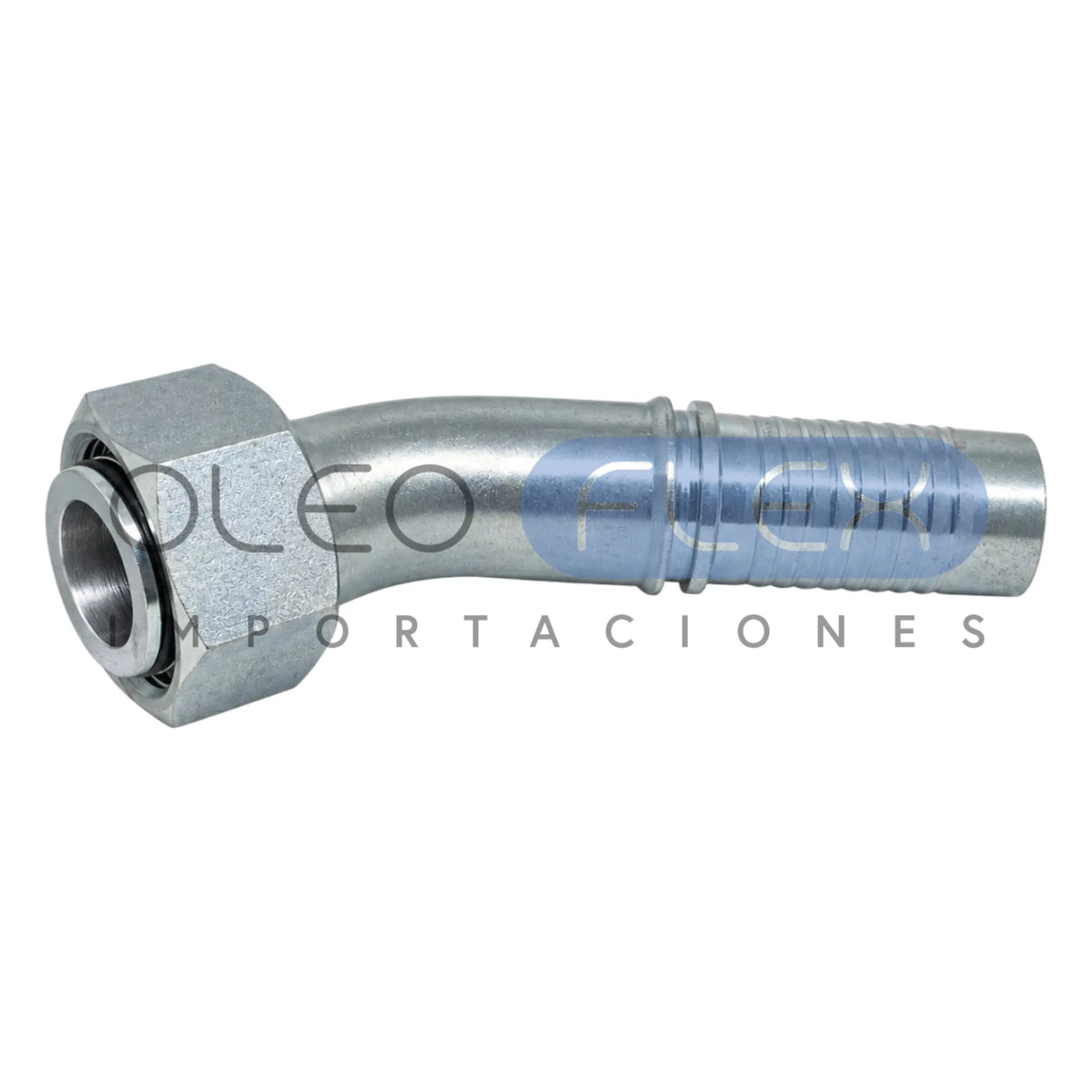

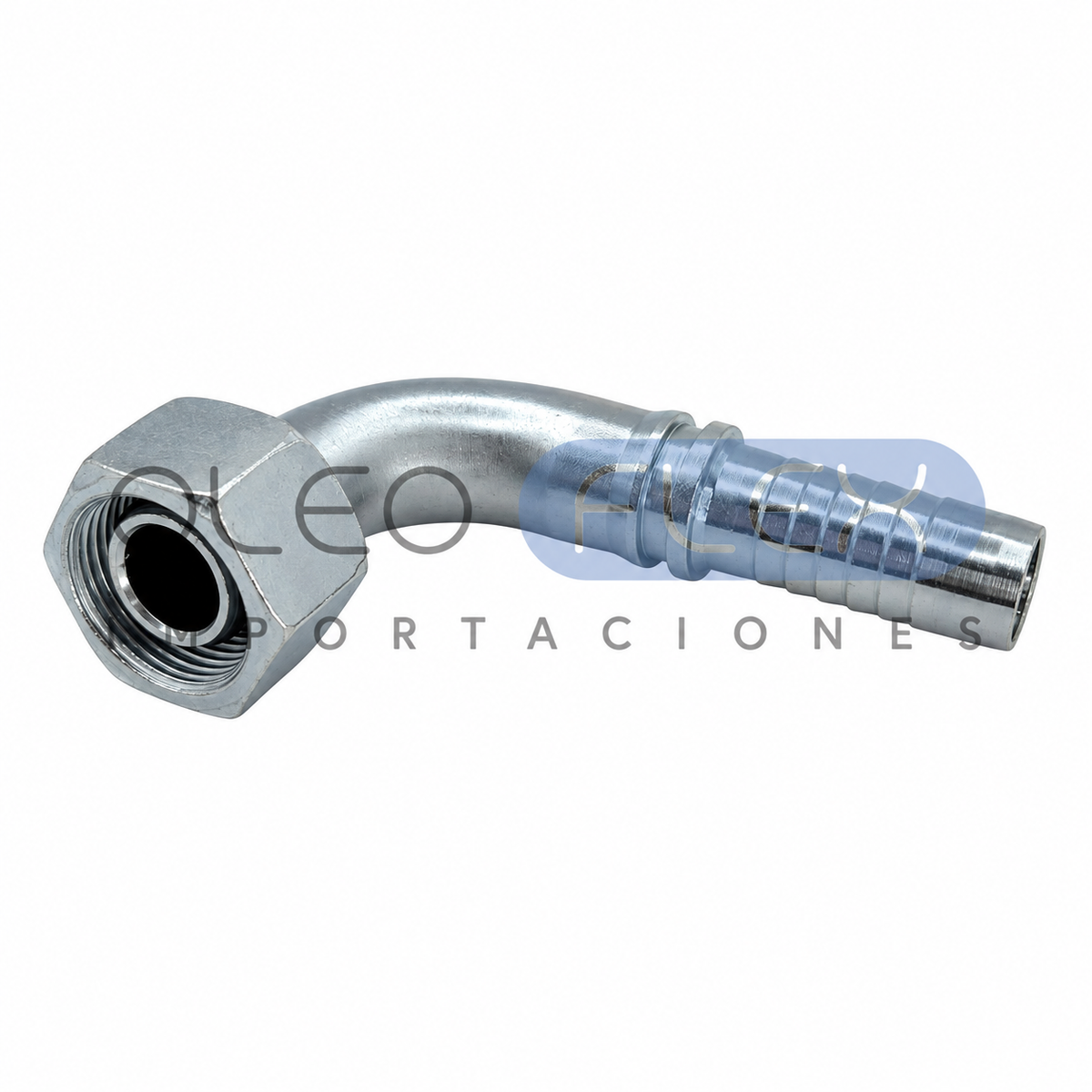

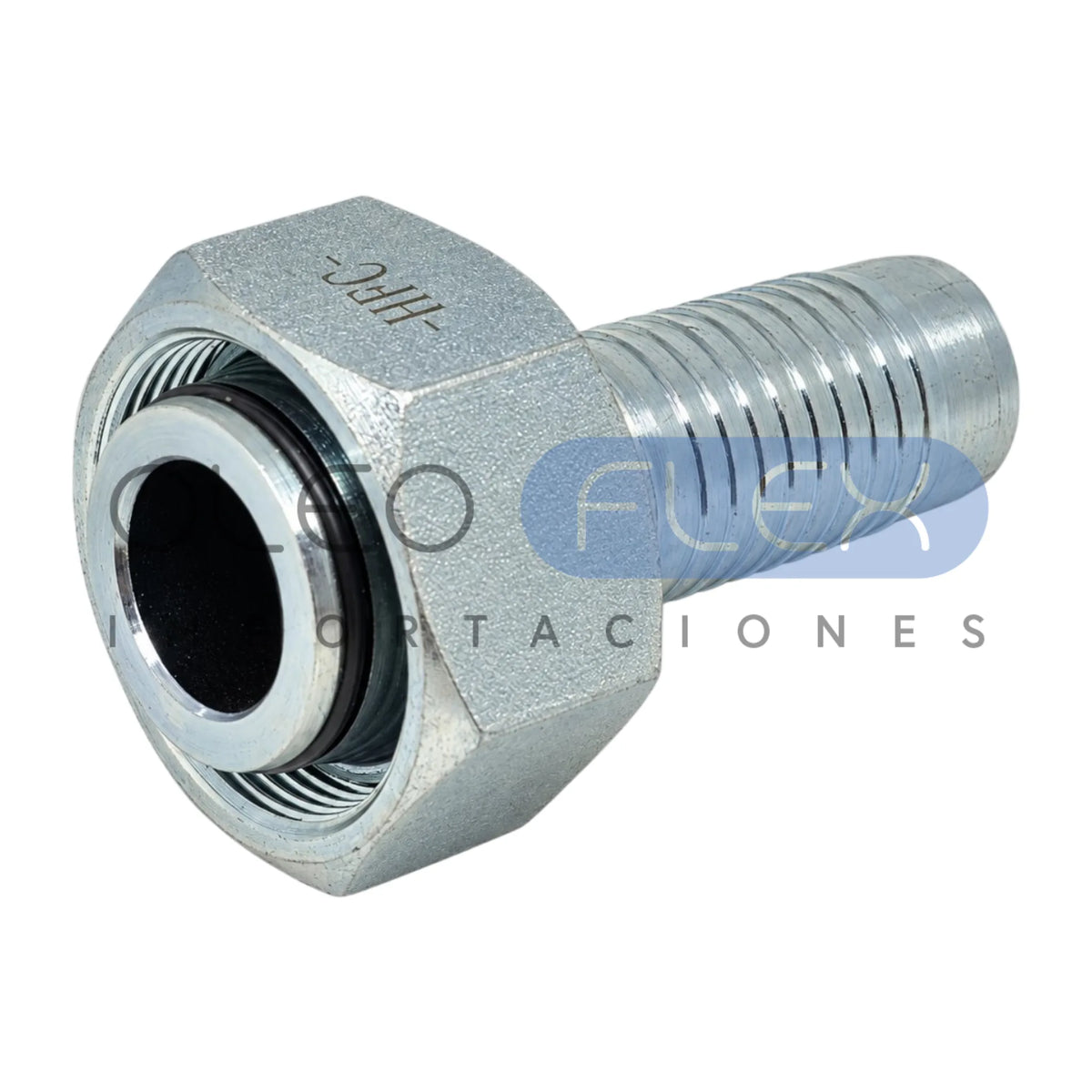

Disponible en ángulo recto, 45° y 90° para adaptarse al ruteo de las líneas en cualquier configuración.

Características principales

• Doble sellado: cono metálico a 24° + O-Ring NBR secundario
• Norma DIN 2353 / ISO 8434-1 — estándar europeo y asiático de alta presión
• Serie L: hasta 315 bar / 4567 PSI — Serie S: hasta 630 bar / 9135 PSI
• Material: acero al carbono zincado (libre de Cr⁶⁺)
• Temperatura de trabajo: −40 °C a +120 °C (NBR estándar)
• Compatible con aceites minerales HLP/HM, sintéticos y biodegradables (HEPG, HEES)
• Disponible en ángulo recto, 45° y 90°

Aplicaciones típicas

• Líneas hidráulicas de alta presión en maquinaria europea e industrial
• Circuitos con presión cíclica y vibración donde el sello cónico simple no es suficiente
• Sistemas de potencia hidráulica con puertos de rosca métrica DIN

Medidas disponibles

• Tubo -04 a -24, rosca M12×1.5 a M52×2 — amplio rango para todas las líneas del sistema

Selecciona el ángulo (recto, 45° o 90°), la serie (L o S) y la medida según el diámetro de tu manguera y la presión de trabajo. Las especificaciones dimensionales completas están disponibles en la ficha técnica descargable.
