Válvula Neumática Manual de Palanca Lateral
Válvula Neumática Manual de Palanca Lateral - 5/2 (2 posiciones) / 1/4" está agotado y se enviará tan pronto como vuelva a estar disponible.
Válvula neumática direccional de accionamiento manual por palanca lateral (Serie H) · Cuerpo de aleación de aluminio, sellos NBR · Aire comprimido 0,1 a 8 bar · 0 °C a 60 °C
| Medida | Código | Modelo | Función | A (mm) | B (mm) | C (mm) | F (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|---|

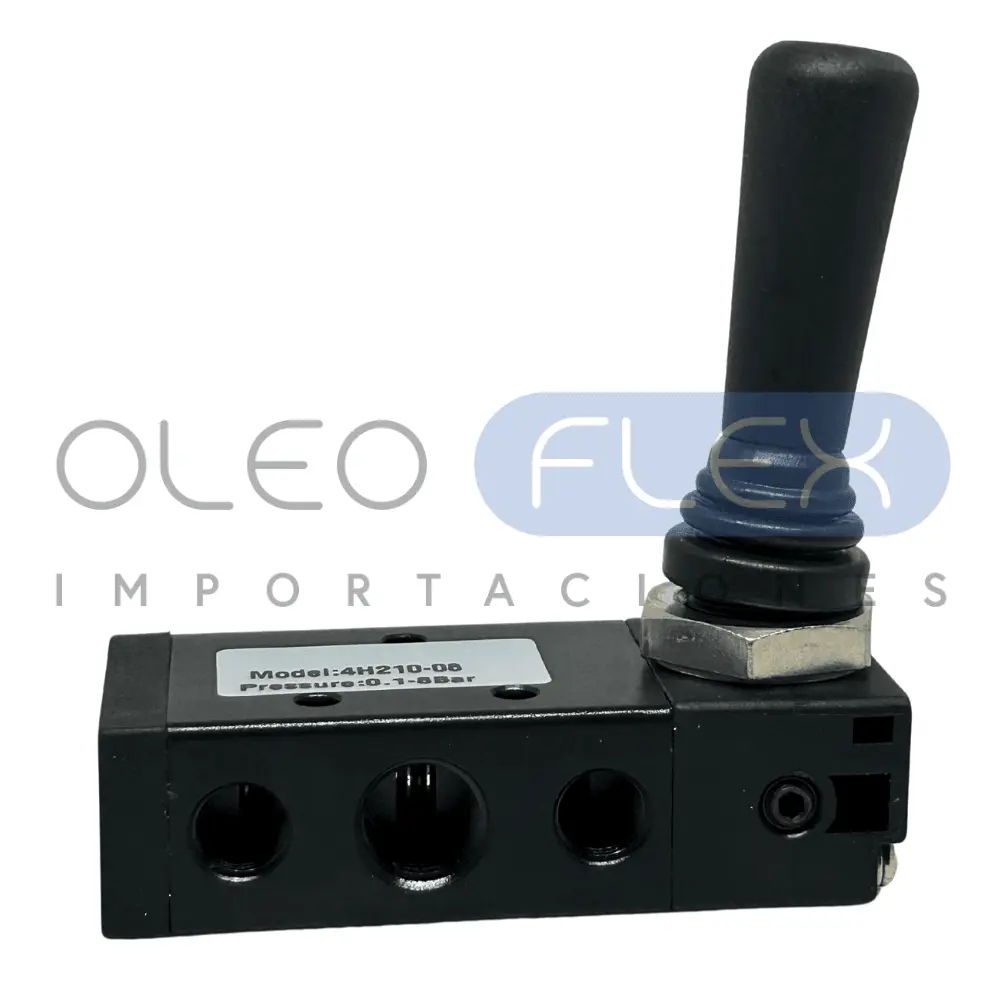

| 1/4″ | HFCVPL25204 | 4H210-08 | 5/2 · 2 posiciones (con enclavamiento) | 22,3 | 16,1 | 8,5 | 36 | 43,1 | 86,5 |

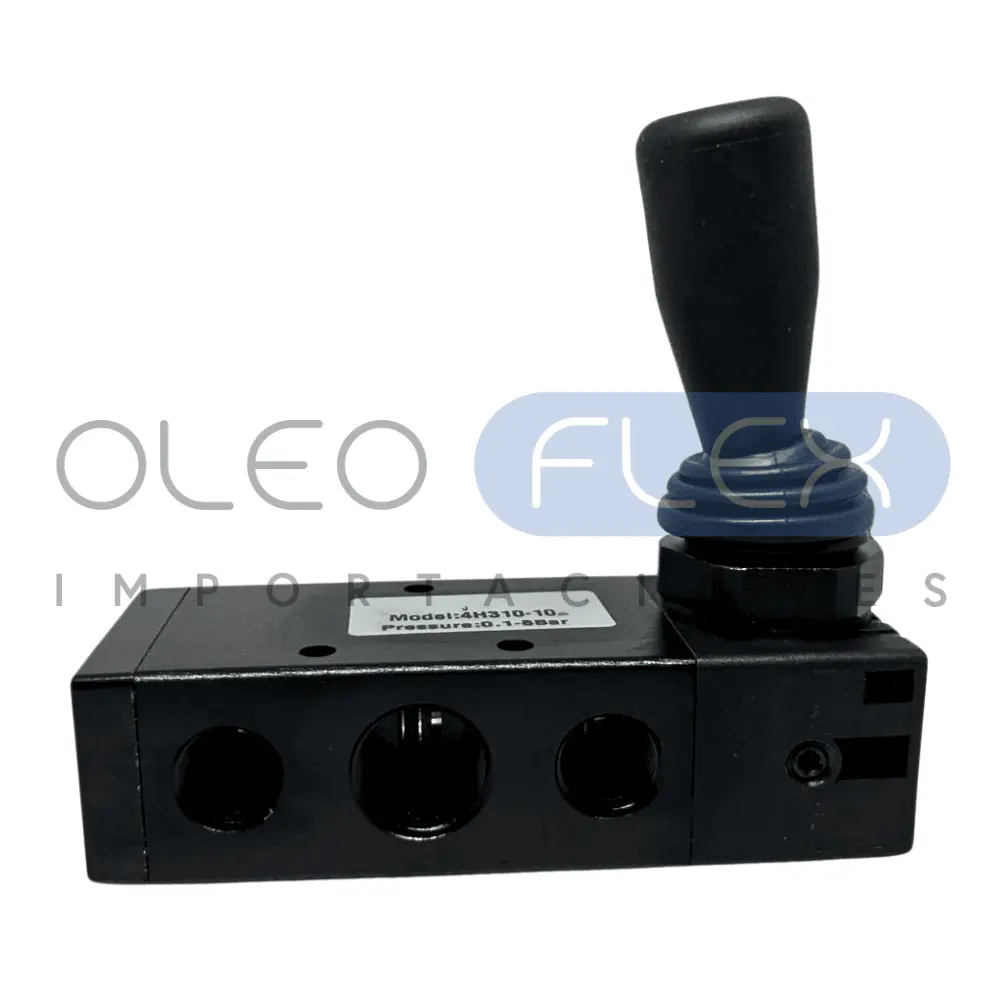

| 3/8″ | HFCVPL25206 | 4H310-10 | 5/2 · 2 posiciones | 27 | 17,4 | 11,4 | 44,3 | 53,1 | 91,9 |

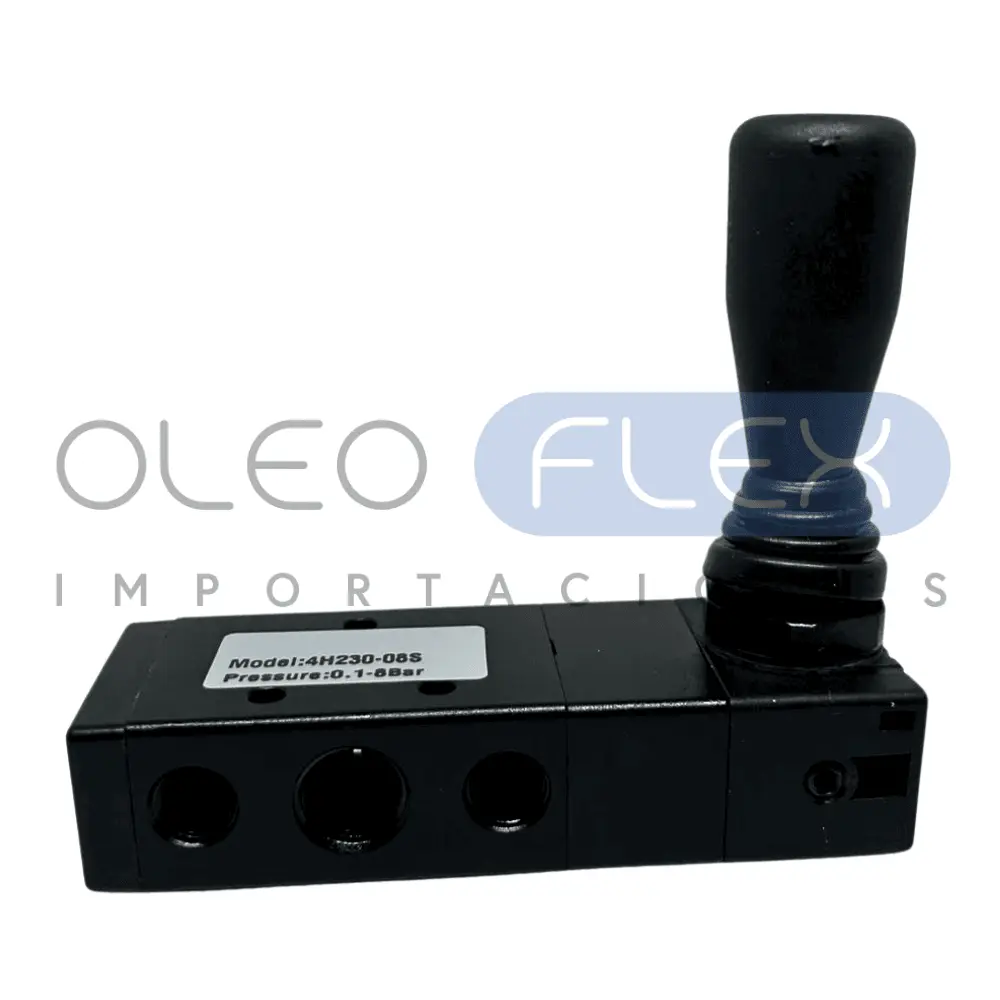

| 1/4″ | HFCVPL35304 | 4H230-08 | 5/3 · 3 posiciones (centro cerrado) | 22,2 | 14,9 | 8,6 | 35,5 | 41,4 | 86,6 |

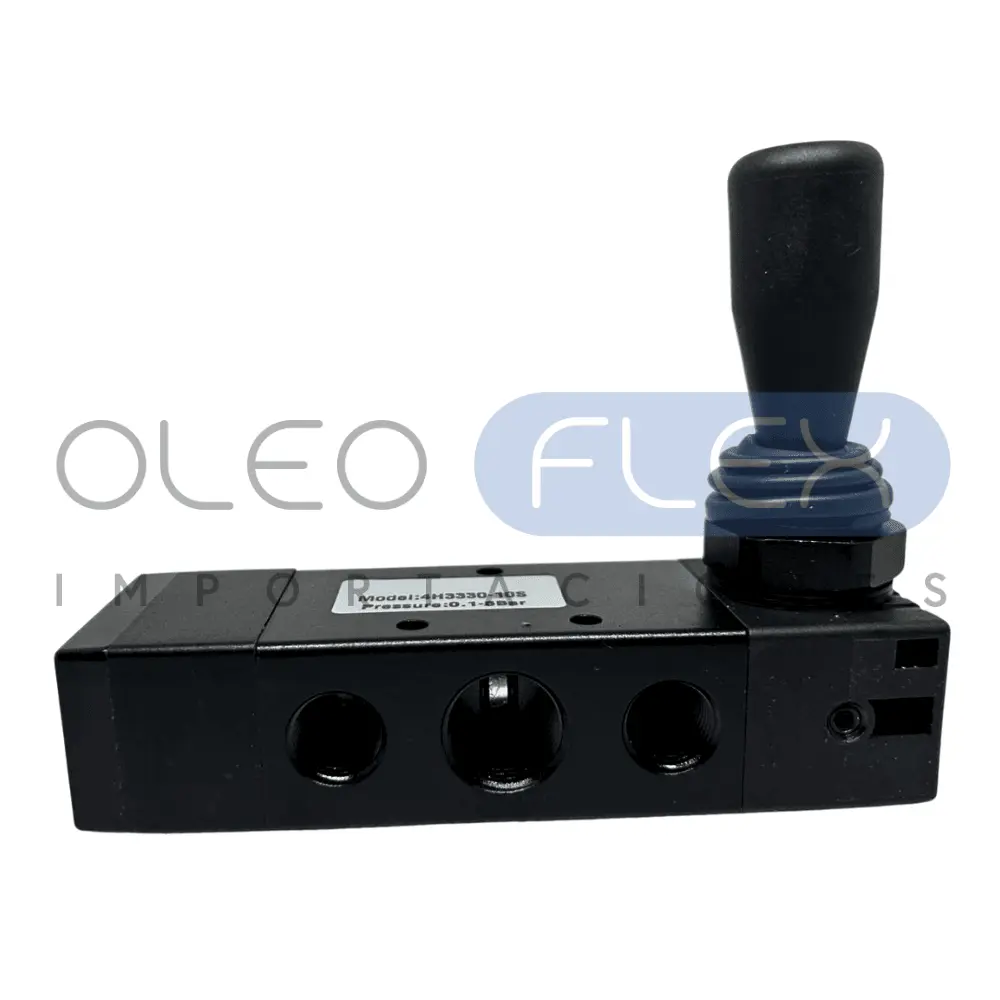

| 3/8″ | HFCVPL35306 | 4H330-10 | 5/3 · 3 posiciones (centro cerrado) | 26,8 | 18,9 | 11,5 | 43,7 | 55,2 | 89,8 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Válvula Neumática Manual de Palanca Lateral
Descripción
Descripción
Válvula direccional neumática de accionamiento manual por palanca lateral con enclavamiento. Es una válvula de 5 vías para comandar cilindros neumáticos de doble efecto: al mover la palanca conmuta el paso de aire y queda enclavada en la posición elegida. Disponible en configuración 5/2 (dos posiciones) o 5/3 (tres posiciones).
Características principales
- Válvula direccional de 5 vías, accionamiento manual por palanca lateral.
- Enclavamiento: la palanca queda fija en la posición seleccionada.
- Configuración 5/2 (dos posiciones) o 5/3 (tres posiciones, con centro).
- Para comandar cilindros neumáticos de doble efecto.
- Conexión 1/4" o 3/8".
- Cuerpo metálico para trabajo neumático.
Elige la configuración (5/2 o 5/3) y la conexión según tu circuito.
