HFC | SKU: ADTMJ24

Tapón Hidráulico

$ 2.570

+ IVA

Los gastos de envío se calcularán al momento de pagar.

Pedido mínimo $50.000 neto para comprar en línea.

Documentos técnicos1

Ficha técnica PDF

Medidas y especificaciones

Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)

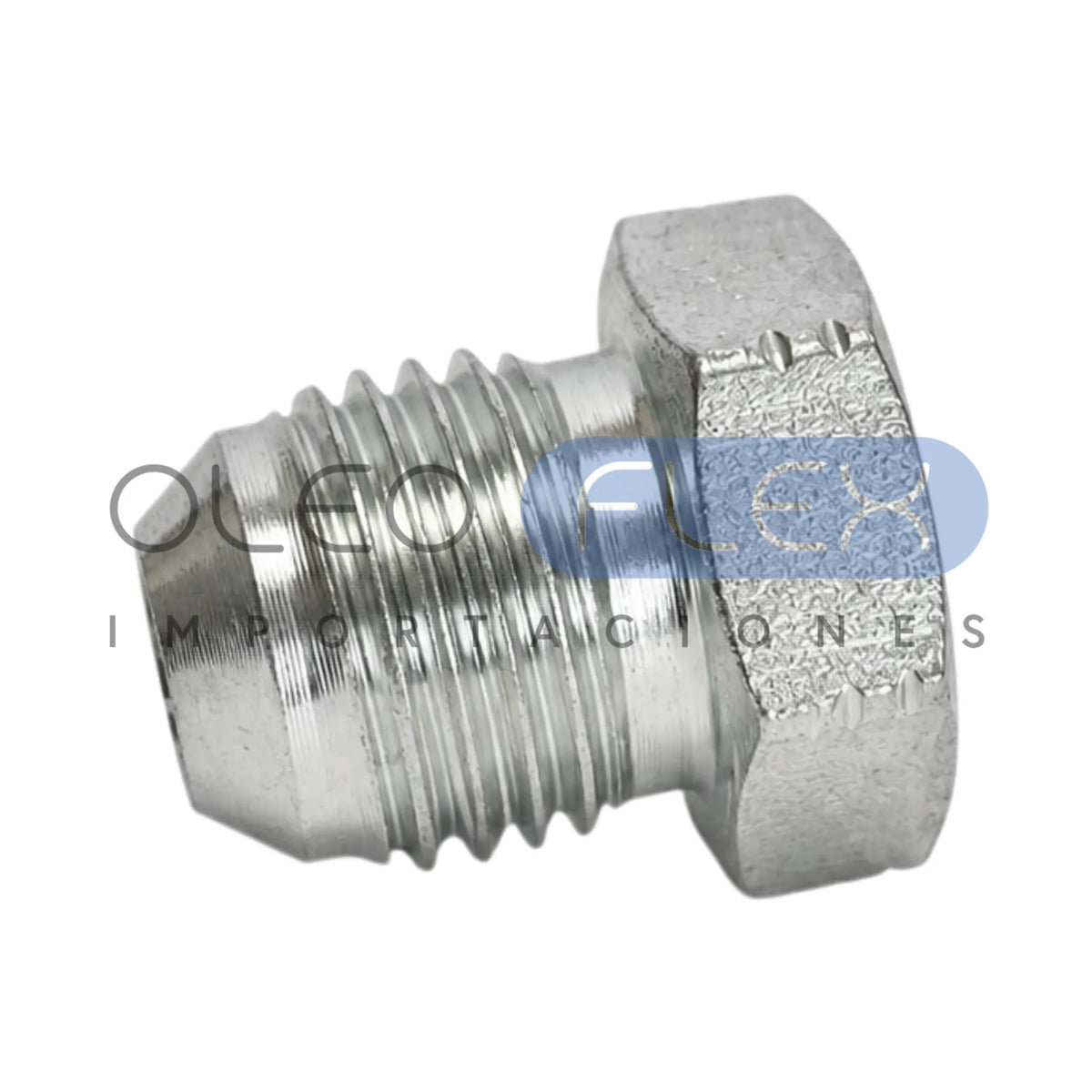

Macho JIC

Medida	Código	Dash	Rosca JIC (macho)	Accionamiento	A (mm)	Hex. S1 (mm)	Largo L (mm)
04 · 1/4″	ADTMJ04	-04	7/16-20 UNF	Hex. exterior	14	12	20
06 · 3/8″	ADTMJ06	-06	9/16-18 UNF	Hex. exterior	13	17	19,4
08 · 1/2″	ADTMJ08	-08	3/4-16 UNF	Hex. exterior	15	20	24
10 · 5/8″	ADTMJ10	-10	7/8-14 UNF	Hex. exterior	19,5	22	27
12 · 3/4″	ADTMJ12	-12	1-1/16-12 UN	Hex. exterior	22	32	31
16 · 1″	ADTMJ16	-16	1-5/16-12 UN	Hex. exterior	23	36	34
20 · 1.1/4″	ADTMJ20	-20	1-5/8-12 UN	Hex. exterior	24,5	46	38
24 · 1.1/2″	ADTMJ24	-24	1-7/8-12 UN	Hex. exterior	27,5	50	44,5
32 · 2″	ADTMJ32	-32	2-1/2-12 UN	Hex. exterior	34	65	50

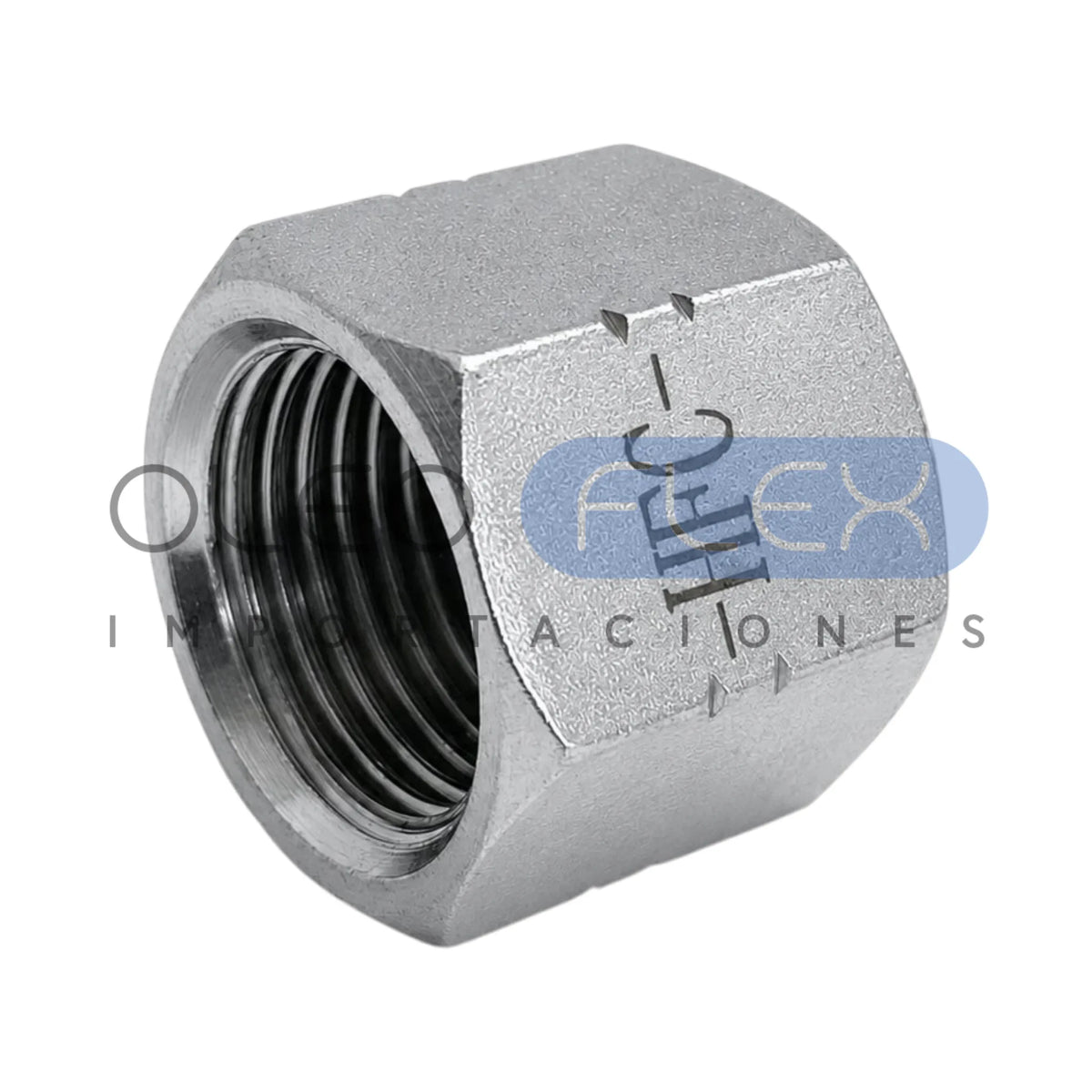

Hembra JIC (FJX)

Medida	Código	Dash	Rosca JIC (hembra)	Prof. C (mm)	L (mm)	Hex. S1 (mm)
04 · 1/4″	ADTFJX04	-04	7/16-20 UNF	7	16	17
06 · 3/8″	ADTFJX06	-06	9/16-18 UNF	10,5	17	19
08 · 1/2″	ADTFJX08	-08	3/4-16 UNF	12	20	24
10 · 5/8″	ADTFJX10	-10	7/8-14 UNF	12,5	22	27
12 · 3/4″	ADTFJX12	-12	1-1/16-12 UN	14	23,5	32
16 · 1″	ADTFJX16	-16	1-5/16-12 UN	15	25	38
20 · 1.1/4″	ADTFJX20	-20	1-5/8-12 UN	16	28	50
24 · 1.1/2″	ADTFJX24	-24	1-7/8-12 UN	20	32	55
32 · 2″	ADTFJX32	-32	2-1/2-12 UN	23	38	75

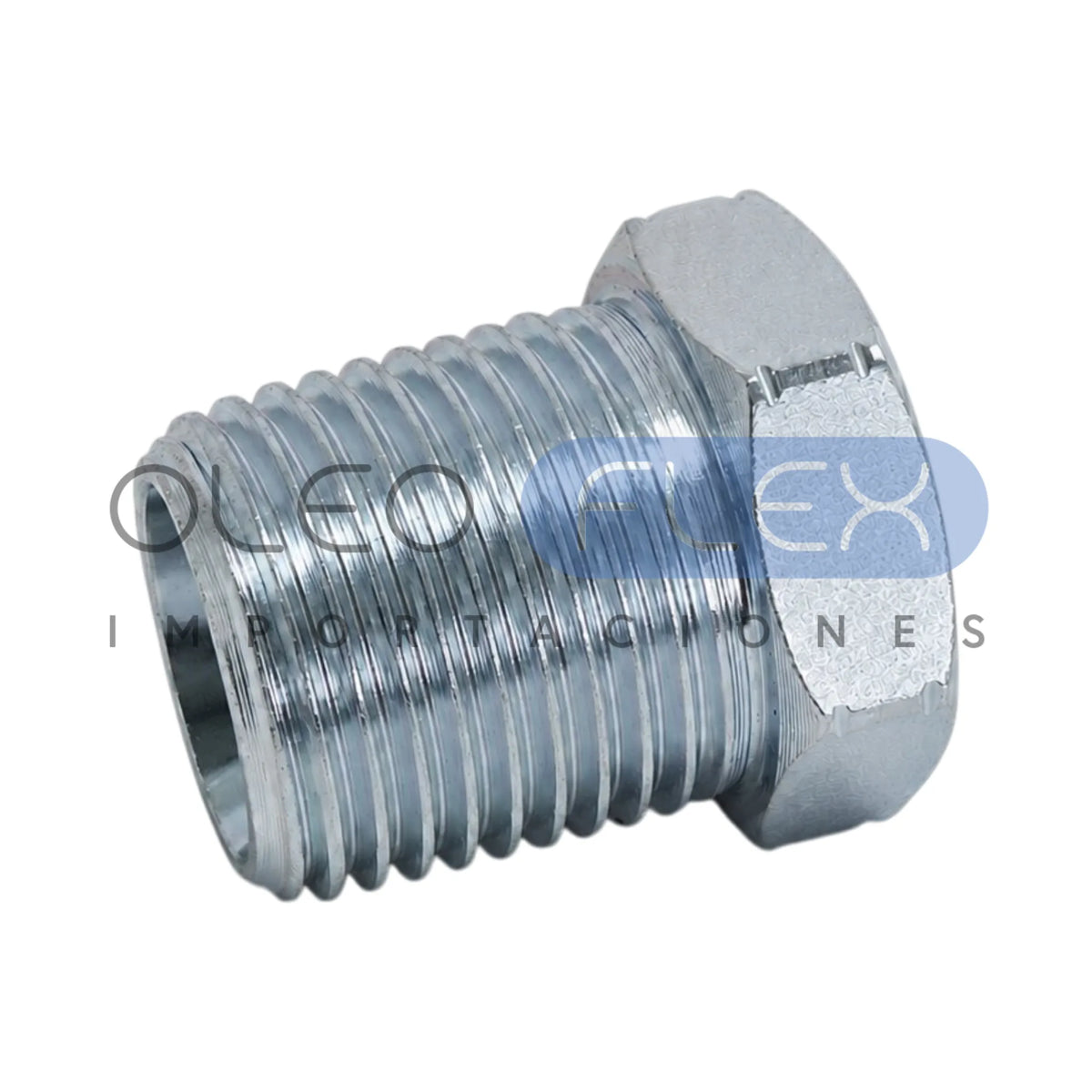

Macho NPT

Medida	Código	Dash	Rosca NPT (macho)	Accionamiento	A (mm)	Hex. S1 (mm)	Largo L (mm)
02 · 1/8″	ADTMP02	-02	1/8-27 NPT	Hex. exterior	10	12	16
04 · 1/4″	ADTMP04	-04	1/4-18 NPT	Hex. exterior	14	17	20
06 · 3/8″	ADTMP06	-06	3/8-18 NPT	Hex. exterior	14	19	21
08 · 1/2″	ADTMP08	-08	1/2-14 NPT	Hex. exterior	19	22	27
12 · 3/4″	ADTMP12	-12	3/4-14 NPT	Hex. exterior	19,5	30	29
16 · 1″	ADTMP16	-16	1-11.5 NPT	Hex. exterior	24	36	36
20 · 1.1/4″	ADTMP20	-20	1.1/4-11.5 NPT	Hex. exterior	25	46	38
24 · 1.1/2″	ADTMP24	-24	1.1/2-11.5 NPT	Hex. exterior	25	50	41
32 · 2″	ADTMP32	-32	2-11.5 NPT	Hex. exterior	29	65	46

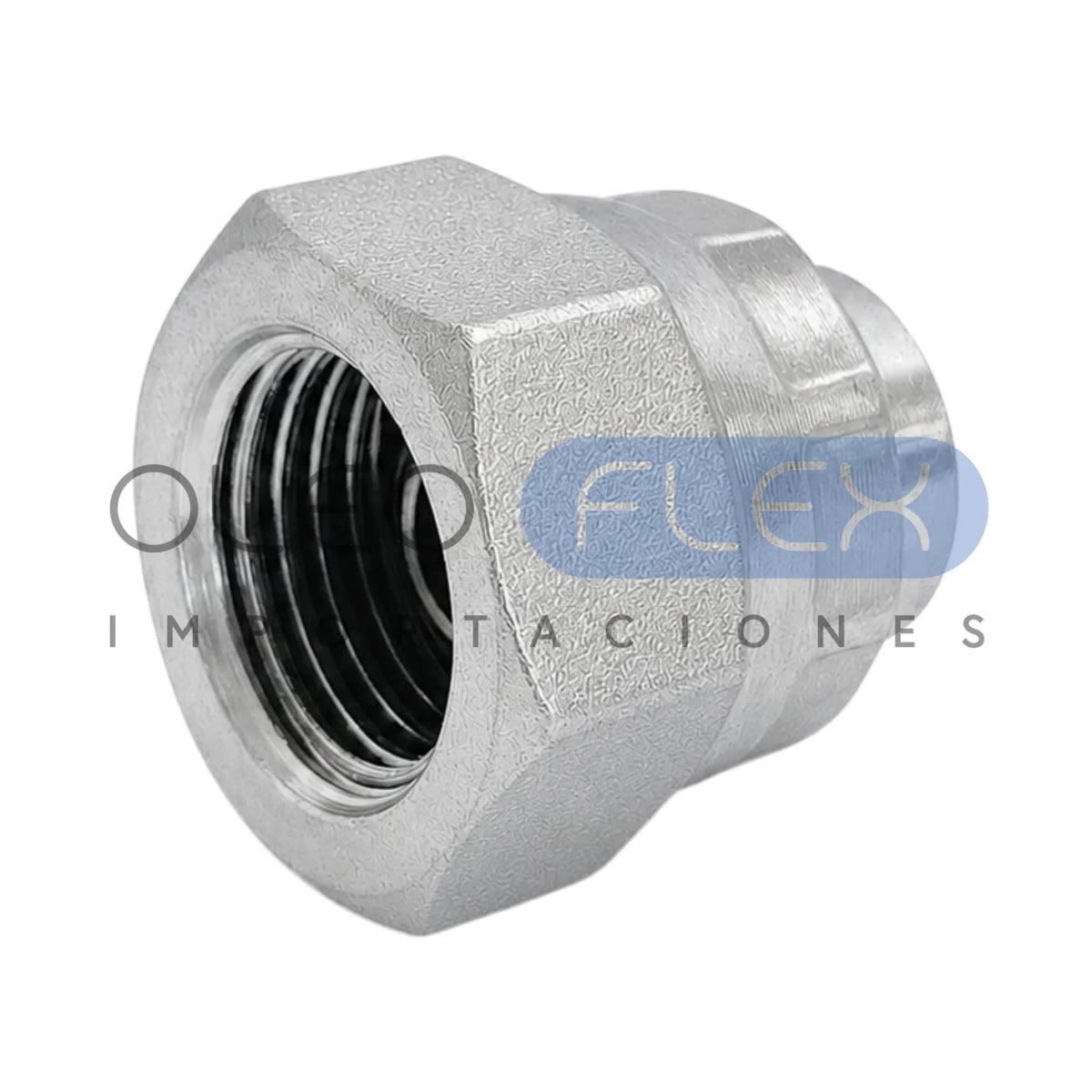

Hembra BSP (FBSPX)

Medida	Código	Dash	Rosca BSP (hembra)	Prof. C (mm)	L (mm)	Hex. S1 (mm)
02 · 1/8″	ADTFBSPX02	-02	G1/8	6	15	14
04 · 1/4″	ADTFBSPX04	-04	G1/4	6	16,2	17
06 · 3/8″	ADTFBSPX06	-06	G3/8	6	18	22
08 · 1/2″	ADTFBSPX08	-08	G1/2	7	19	27
10 · 5/8″	ADTFBSPX10	-10	G5/8	10	24	30
12 · 3/4″	ADTFBSPX12	-12	G3/4	11	23,5	32
16 · 1″	ADTFBSPX16	-16	G1	12	27	41

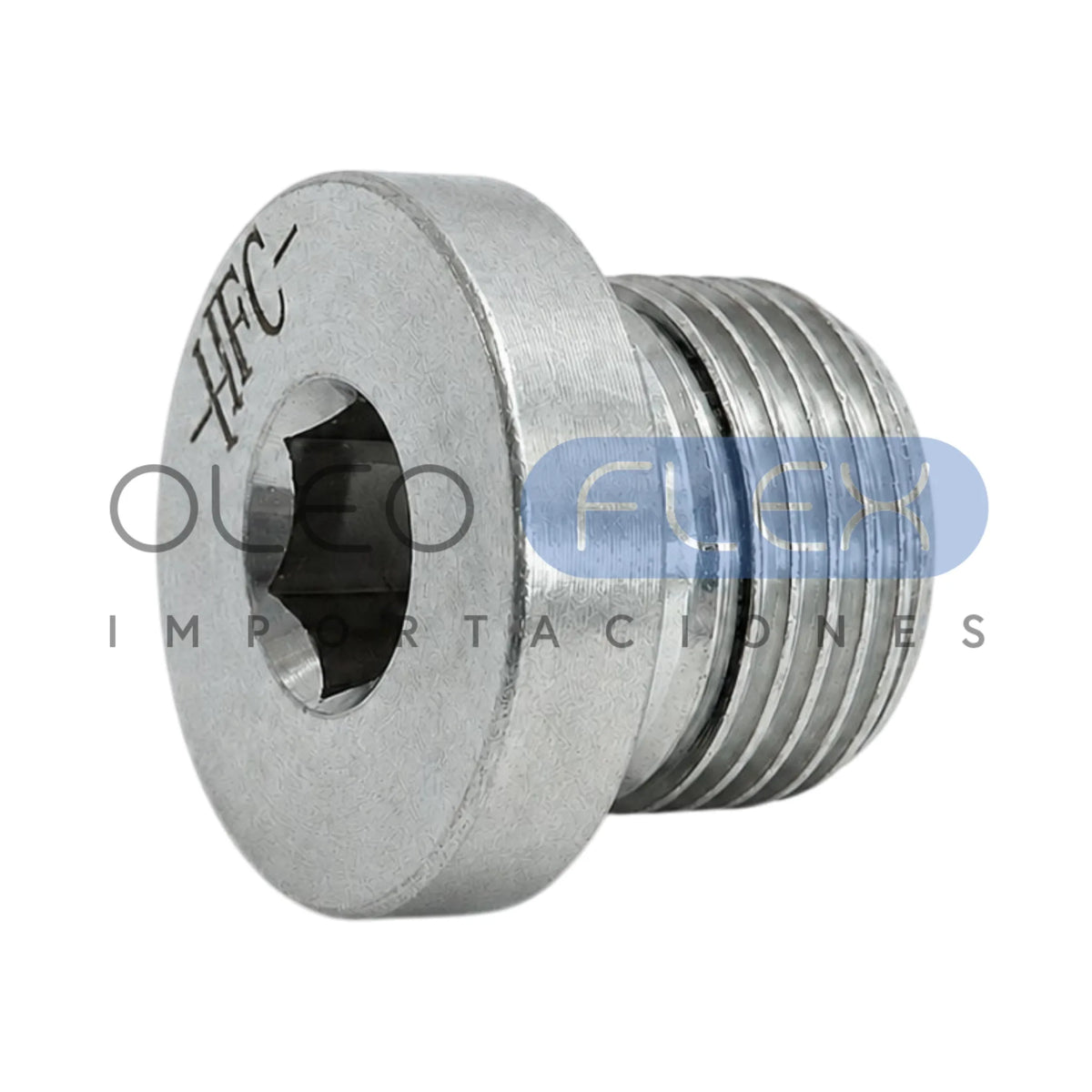

MBSP Allen

Medida	Código	Dash	Rosca BSP (macho)	Accionamiento	A (mm)	Ø sello d (mm)	Ø cabeza (mm)	Hex. int. (mm)	Altura H (mm)	Largo L (mm)
02 · 1/8″	ADTMBSPAL02	-02	G1/8	Hex. interior (Allen)	8	11,7	14	5	0,8	12,2
04 · 1/4″	ADTMBSPAL04	-04	G1/4	Hex. interior (Allen)	12	16,3	19	6	1,2	17,3
06 · 3/8″	ADTMBSPAL06	-06	G3/8	Hex. interior (Allen)	12	18,7	22	8	1,2	17,3
08 · 1/2″	ADTMBSPAL08	-08	G1/2	Hex. interior (Allen)	14	23,7	27	10	1,2	19,3
12 · 3/4″	ADTMBSPAL12	-12	G3/4	Hex. interior (Allen)	16	29	32	12	1,2	21,3
16 · 1″	ADTMBSPAL16	-16	G1	Hex. interior (Allen)	16	35,5	40	14	1,6	22,8

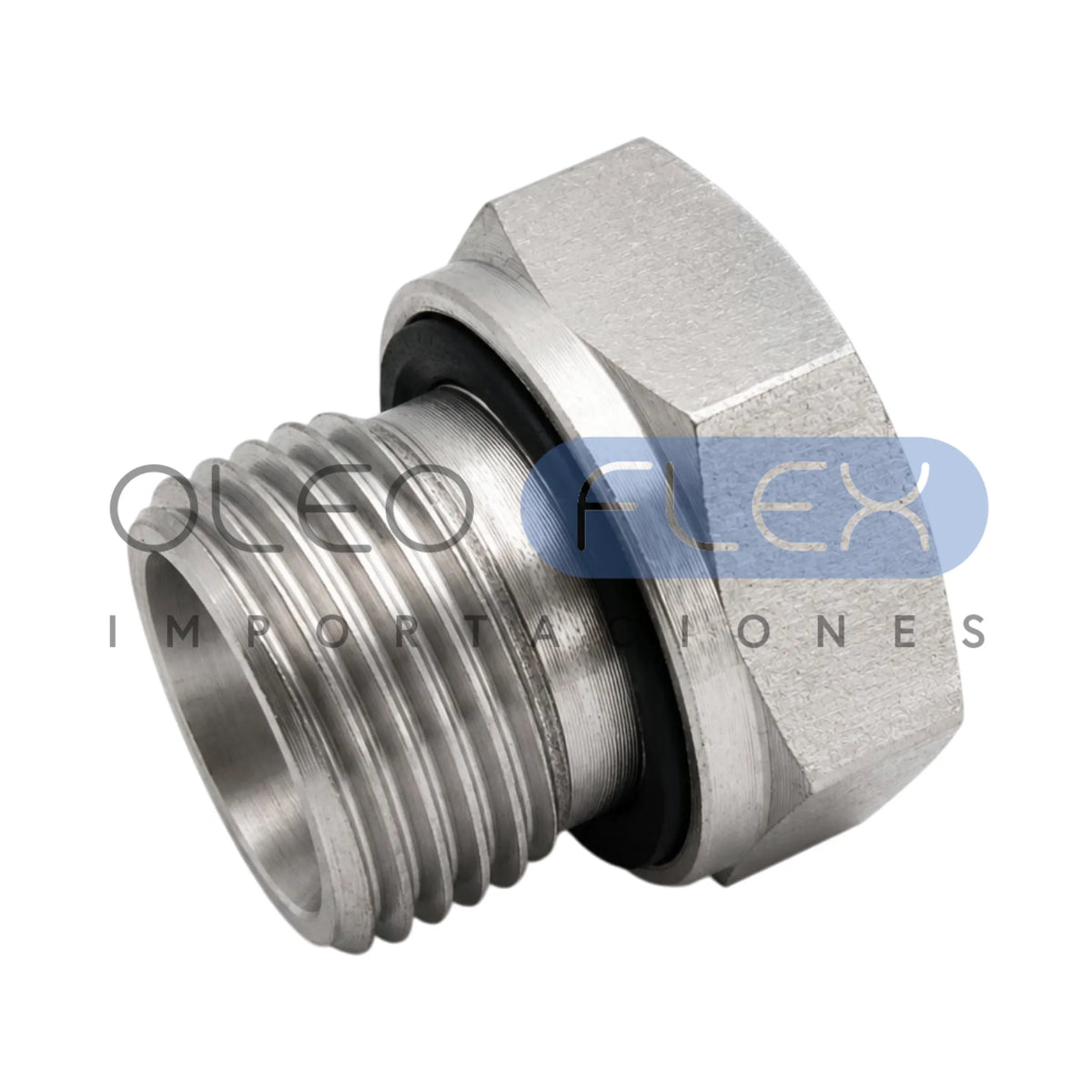

MBSP Hexagonal

Medida	Código	Dash	Rosca BSP (macho)	Accionamiento	A (mm)	Hex. S1 (mm)	Largo L (mm)
04 · 1/4″	ADTMBSPHEX04	-04	G1/4	Hex. exterior	12	19	18
06 · 3/8″	ADTMBSPHEX06	-06	G3/8	Hex. exterior	12	22	22,5
08 · 1/2″	ADTMBSPHEX08	-08	G1/2	Hex. exterior	14	27	25
12 · 3/4″	ADTMBSPHEX12	-12	G3/4	Hex. exterior	16	32	29
16 · 1″	ADTMBSPHEX16	-16	G1	Hex. exterior	18	41	35
20 · 1.1/4″	ADTMBSPHEX20	-20	G1-1/4	Hex. exterior	20	50	37

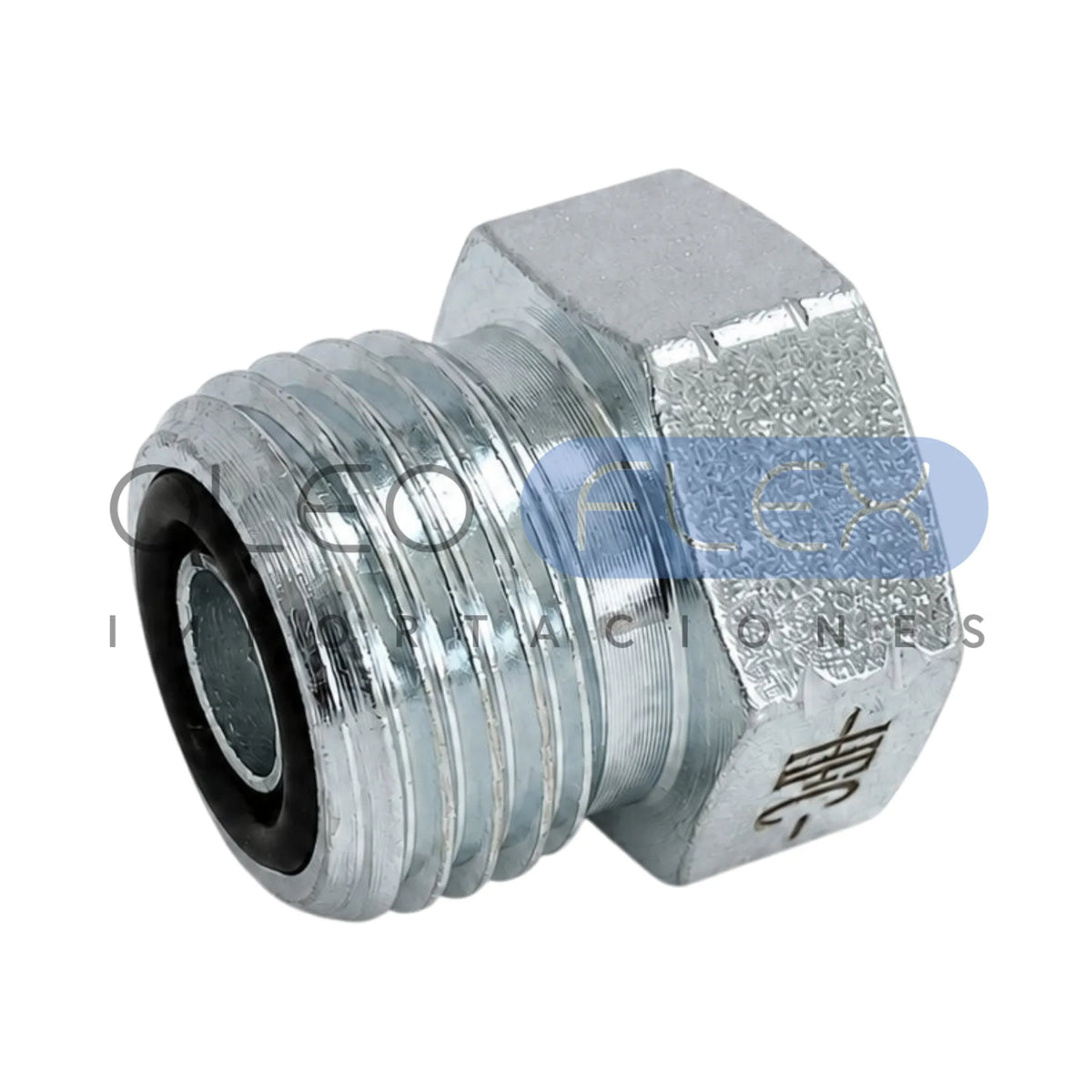

Macho FOR (ORFS)

Medida	Código	Dash	Rosca ORFS (macho)	Accionamiento	A (mm)	Hex. S1 (mm)	Largo L (mm)
04 · 1/4″	ADTMFOR04	-04	9/16-18 UN	Hex. exterior	10	17	17,2
06 · 3/8″	ADTMFOR06	-06	11/16-16 UN	Hex. exterior	12	19	20
08 · 1/2″	ADTMFOR08	-08	13/16-16 UN	Hex. exterior	13	22	22
10 · 5/8″	ADTMFOR10	-10	1-14 UN	Hex. exterior	17	27	27
12 · 3/4″	ADTMFOR12	-12	1-3/16-12 UN	Hex. exterior	17	32	27,6
16 · 1″	ADTMFOR16	-16	1-7/16-12 UN	Hex. exterior	17,5	38	28
20 · 1.1/4″	ADTMFOR20	-20	1-11/16-12 UN	Hex. exterior	17	46	28

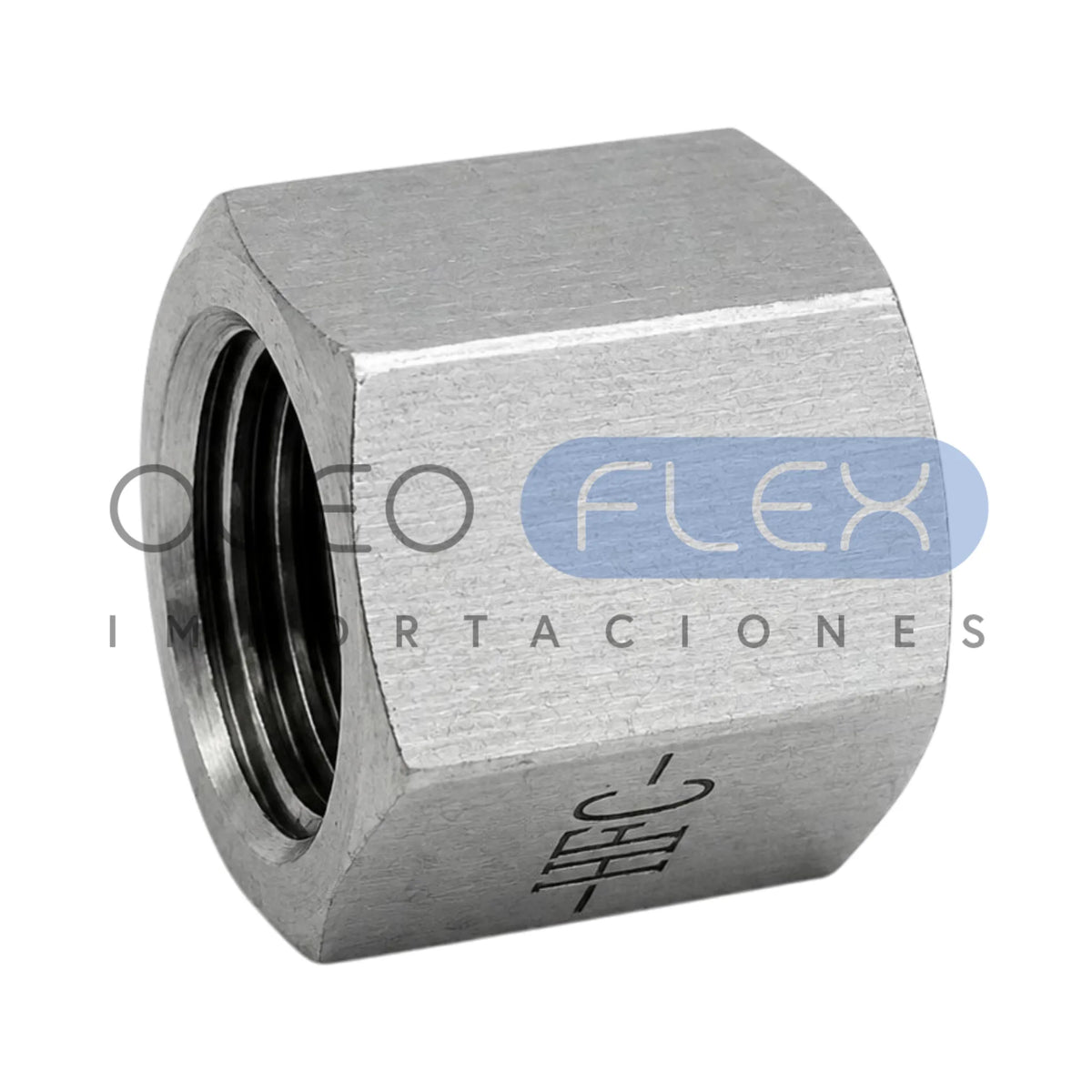

Hembra ORFS (FORX)

Medida	Código	Dash	Rosca ORFS (hembra)	Prof. C (mm)	L (mm)	Hex. S1 (mm)
04 · 1/4″	ADTFORX04	-04	9/16-18 UN	9	13,5	19
06 · 3/8″	ADTFORX06	-06	11/16-16 UN	10	20,5	22
08 · 1/2″	ADTFORX08	-08	13/16-16 UN	12	20	27
10 · 5/8″	ADTFORX10	-10	1-14 UN	14	23	30
12 · 3/4″	ADTFORX12	-12	1-3/16-12 UN	14,5	25	36
16 · 1″	ADTFORX16	-16	1-7/16-12 UN	17	27	41
20 · 1.1/4″	ADTFORX20	-20	1-11/16-12 UN	18	29	50

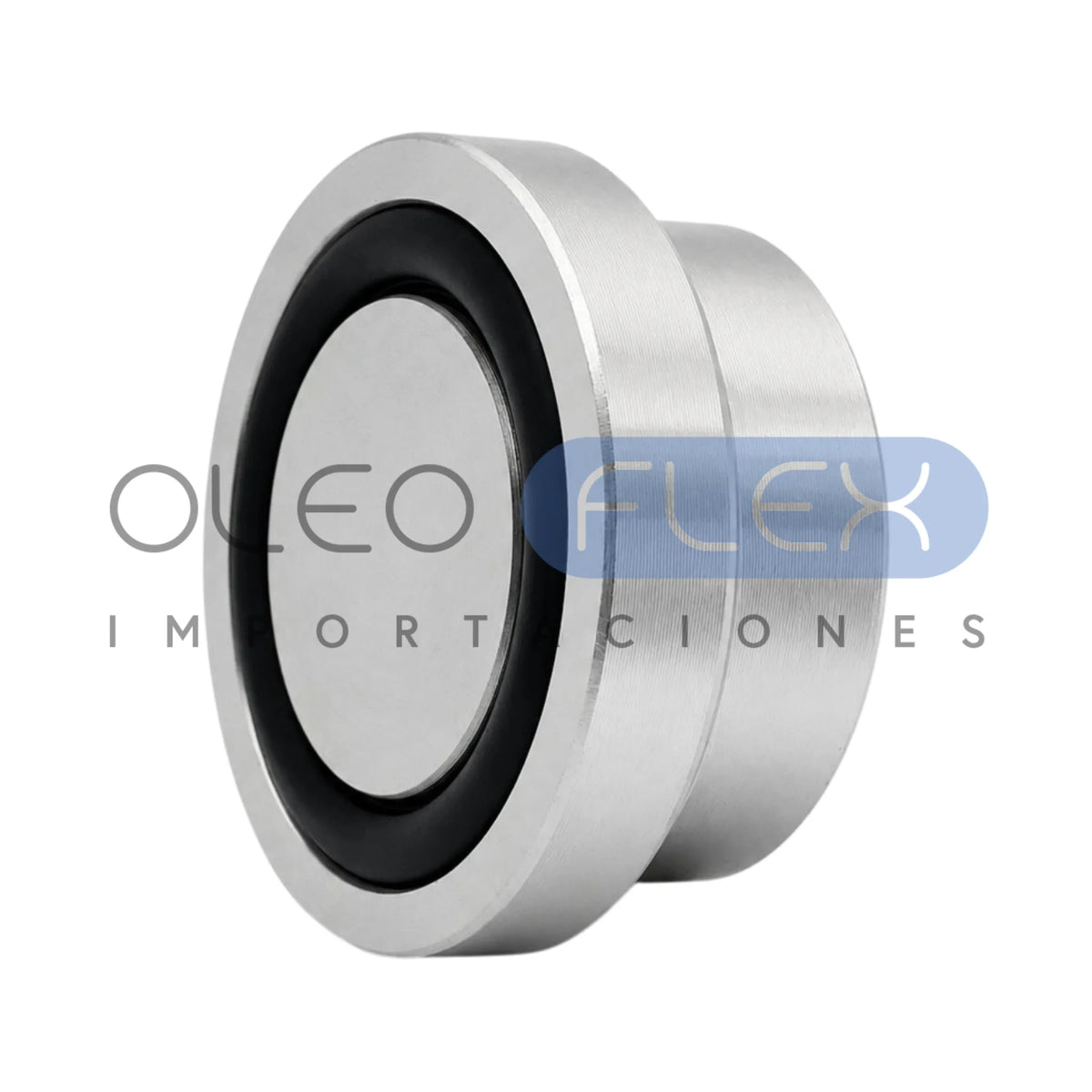

FL Cód.61

Medida	Código	Dash	Brida SAE (Code 61)	Ø cabezal D (mm)	Ø asiento d1 (mm)	Esp. l (mm)	Largo L (mm)
12 · 3/4″	ADTFL12	-12	3/4″	38,1	31,5	7	17,5
16 · 1″	ADTFL16	-16	1″	44,4	38	8	17,5
20 · 1.1/4″	ADTFL20	-20	1-1/4″	50,8	43	8	17,5

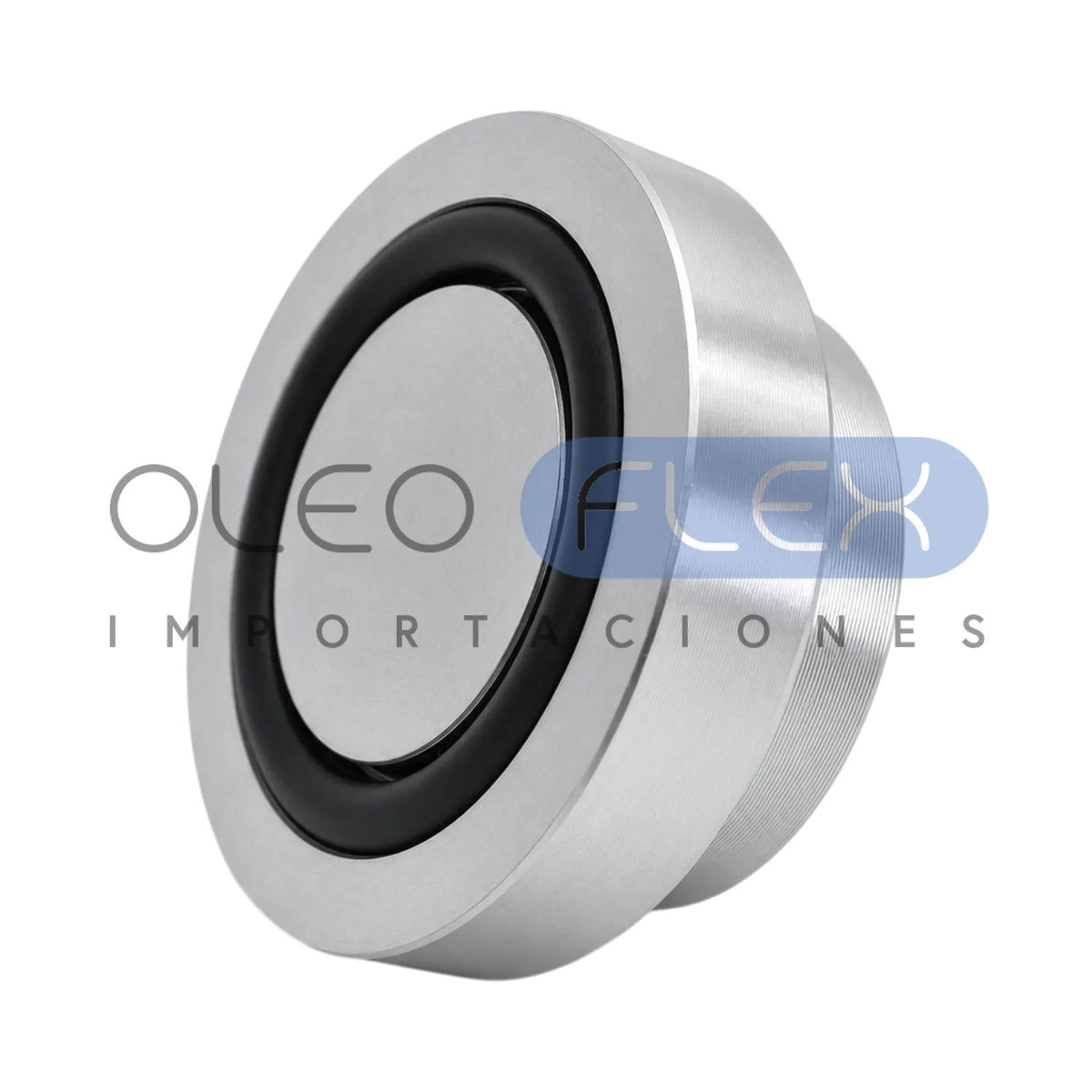

FLH Cód.62

Medida	Código	Dash	Brida SAE (Code 62)	Ø cabezal D (mm)	Ø asiento d1 (mm)	Esp. l (mm)	Largo L (mm)
12 · 3/4″	ADTFLH12	-12	3/4″	41,3	32	8,9	18
16 · 1″	ADTFLH16	-16	1″	47,6	38	9,6	18
20 · 1.1/4″	ADTFLH20	-20	1-1/4″	54	44	10,4	18

Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.

Ver ficha técnica completa (PDF)

Descripción

El tapón hidráulico cierra herméticamente un puerto o el extremo de una línea que no está en uso, protegiéndolo contra fugas y contra la entrada de contaminantes. Cada tipo sella distinto según su rosca, por lo que el tapón debe coincidir en estándar y medida con el puerto que cierra.

Características principales

Cierra y sella un puerto o línea fuera de uso (protege contra fugas y contaminación)
Sello según la rosca: JIC por cono 37° metal-metal · ORFS por O-ring en cara plana · NPT por rosca cónica (usar sellante) · BSP por rosca paralela
BSP macho en dos cabezas: Allen (llave hexagonal interior) o Hexagonal (llave de boca)
Brida SAE J518: Código 61 para presión estándar y Código 62 para alta presión
Debe coincidir en estándar y medida con el puerto a cerrar

Aplicaciones típicas

Cierre de puertos sin uso en bloques, válvulas y colectores
Sellado del extremo de una línea hidráulica
Protección de conexiones durante almacenamiento, transporte o mantenimiento

Tipos de rosca disponibles

Macho JIC (cono 37°)
Hembra JIC (FJX)
Macho NPT (rosca cónica)
Hembra BSP (FBSPX)
MBSP Allen
MBSP Hexagonal
Macho FOR (ORFS)
Hembra ORFS (FORX)
Brida FL Cód.61 (SAE)
Brida FLH Cód.62 (SAE, alta presión)

Selecciona el tipo de rosca según el puerto a cerrar y luego la medida.
