Punto de Testeo M16×2 (Minimess)
Punto de Testeo M16×2 (Minimess) - 1/8" NPT está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: Acero zincado, resistente a la corrosión
| Medida | Código | Conector | G · rosca NPT | SW (mm) | L (mm) | PN (bar) |
|---|---|---|---|---|---|---|
| 1/8″ NPT | PT160202NPT | M16x2 | 1/8″ NPT | 17 | 46 | 400 |
| 1/4″ NPT | PT160204NPT | M16x2 | 1/4″ NPT | 17 | 46 | 630 |
| 3/8″ NPT | PT160206NPT | M16x2 | 3/8″ NPT | 19 | 47,5 | 400 |
| 1/2″ NPT | PT160208NPT | M16x2 | 1/2″ NPT | 22 | 52,5 | 400 |
| Medida | Código | Conector | G · rosca BSP | SW (mm) | L (mm) | PN (bar) |
|---|---|---|---|---|---|---|
| 1/8″ BSP | PT160202BSP | M16x2 | 1/8″ BSP | 17 | 45 | 400 |
| 1/4″ BSP | PT160204BSP | M16x2 | 1/4″ BSP | 19 | 45 | 630 |
| 3/8″ BSP | PT160206BSP | M16x2 | 3/8″ BSP | 22 | 46,3 | 630 |
| Medida | Código | Conector | G · rosca UNF | SW (mm) | E (mm) | PN (bar) |
|---|---|---|---|---|---|---|
| 7/16″-20 UNF (MB-04) | PT160204MB | M16x2 | – | 17 | 38 | 630 |
| 9/16″-18 UNF (MB-06) | PT160206MB | M16x2 | – | 19 | 38 | 630 |
| Medida | Código | Conexión JIC | G · rosca UNF | SW1 (mm) | H · altura (mm) |
|---|---|---|---|---|---|
| Tuerca fija 04 FJ | PT1602FJ04F | 04 FJ | 7/16-20 UNF | 17 | 50 |
| Tuerca fija 06 FJ | PT1602FJ06F | 06 FJ | 9/16-18 UNF | 19 | 53 |
| Tuerca fija 08 FJ | PT1602FJ08F | 08 FJ | 3/4-16 UNF | 24 | 56,5 |
| Tuerca fija 10 FJ | PT1602FJ10F | 10 FJ | 7/8-14 UNF | 27 | 58 |
| Medida | Código | Tubo Ø (mm) | Serie | G · rosca métrica | L (mm) | SW1 (mm) | SW2 (mm) | H1 (mm) | PN (bar) |
|---|---|---|---|---|---|---|---|---|---|
| Tuerca giratoria 6L | PT1602MX06L | 6 | L | M12×1,5 | 48 | 17 | 17 | 53 | 315 |
| Tuerca giratoria 6S | PT1602MX06S | 6 | S | M14×1,5 | 51 | 17 | 17 | 54 | 630 |
| Tuerca giratoria 8L | PT1602MX08L | 8 | L | M14×1,5 | 48 | 17 | 17 | 53 | 315 |
| Tuerca giratoria 8S | PT1602MX08S | 8 | S | M16×1,5 | 50,5 | 19 | 17 | 51 | 630 |
| Tuerca giratoria 10L | PT1602MX10L | 10 | L | M16×1,5 | 50,5 | 19 | 17 | 50 | 315 |
| Tuerca giratoria 10S | PT1602MX10S | 10 | S | M18×1,5 | 50 | 22 | 17 | 51 | 630 |
| Tuerca giratoria 12L | PT1602MX12L | 12 | L | M18×1,5 | 49 | 22 | 17 | 50 | 315 |
| Tuerca giratoria 12S | PT1602MX12S | 12 | S | M20×1,5 | 51 | 24 | 19 | 51 | 630 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Punto de Testeo M16×2 (Minimess)
Descripción
Descripción

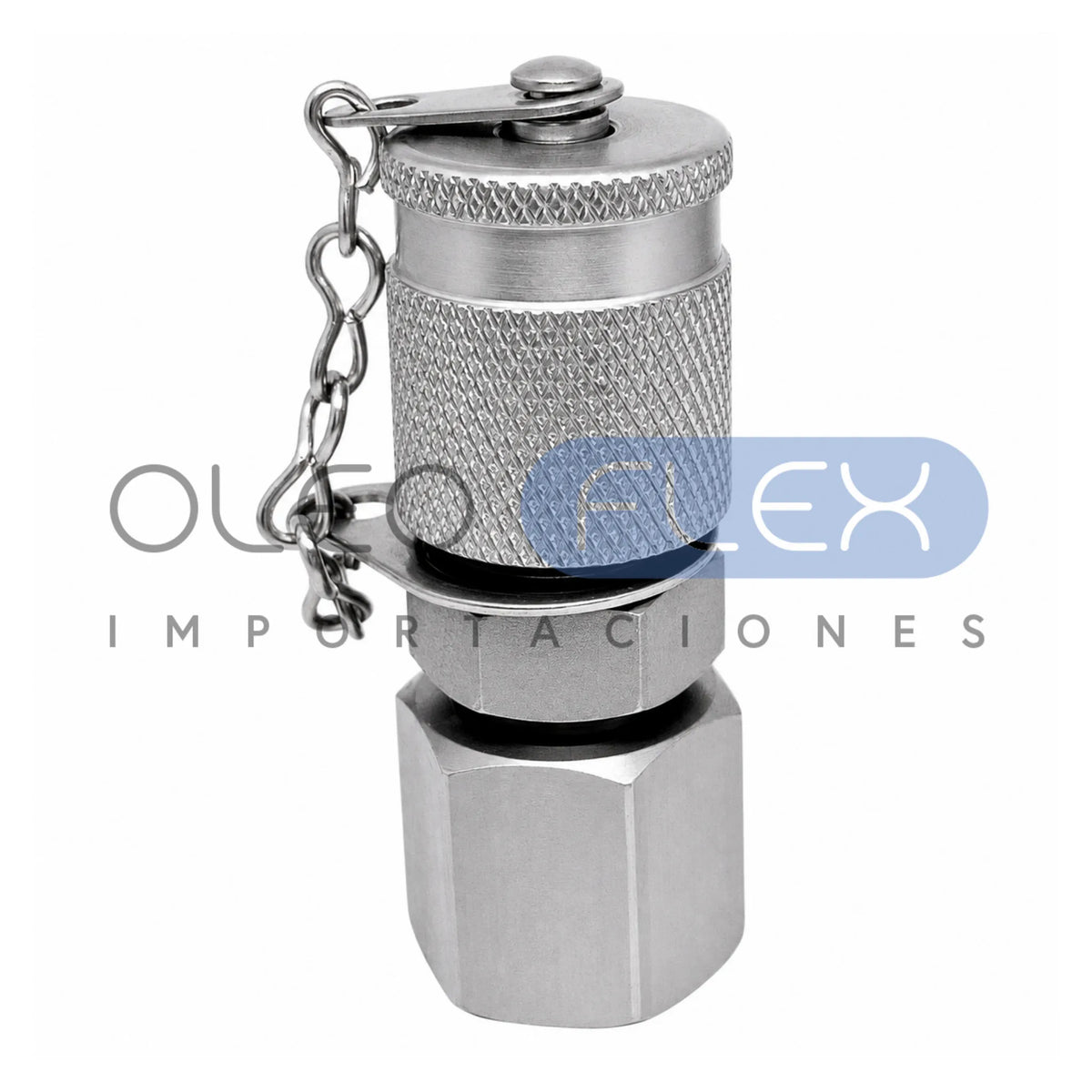

El punto de testeo M16×2 es un punto de medición de presión tipo Minimess: se instala en el circuito oleohidráulico y entrega un conector de testeo M16×2 con válvula de retención y tapa de protección con cadena. Permite conectar un manómetro, sensor o manguera de testeo y medir o controlar la presión sin abrir ni despresurizar el circuito; la válvula de retención se cierra al retirar el instrumento, evitando fugas. Fabricado en acero zincado, resistente a la corrosión.
Un extremo es la rosca de testeo M16×2 (estándar minimess); el otro es la conexión al sistema, disponible en múltiples roscas y tuercas. La presión nominal (PN) va de 315 a 630 bar según la conexión y la medida.
Características principales
- Punto de medición tipo Minimess, conector M16×2 con válvula de retención y tapa con cadena
- Mide o controla la presión sin abrir ni despresurizar el circuito
- Fabricado en acero zincado, resistente a la corrosión
- PN 315-630 bar según la conexión
- Amplia gama de conexiones al sistema (rosca o tuerca)
Conexiones al sistema disponibles
- NPT macho: 1/8", 1/4", 3/8", 1/2" (PN 400-630 bar)
- BSP macho: 1/8", 1/4", 3/8" (PN 400-630 bar)
- UNF: 7/16"-20 (MB-04), 9/16"-18 (MB-06)
- JIC 37° hembra, tuerca fija: 04, 06, 08, 10 FJ (sello metal-metal por cono 37°, sin sellante)
- Métrica DIN 2353, tuerca giratoria: 6L, 6S, 8L, 8S, 10L, 10S, 12L, 12S (serie L: PN 315 bar · serie S: PN 630 bar)
Uso e instalación
- Instala la conexión al sistema en el puerto o línea; conecta el manómetro/manguera de testeo al conector M16×2
- Aprieta por las caras de llave (SW), nunca tomando el cuerpo de la válvula
- Mantén puesta la tapa de protección (sujeta por su cadena) para proteger la válvula del polvo
- No superes la presión nominal (PN) indicada para cada medida
