Pasamuro Hidráulico
$ 1.100
Precio unitario$ /
Agotado
Los gastos de envío se calcularán al momento de pagar.
Pasamuro Hidráulico - MJ × MJ (JIC) / 04 · 1/4" está agotado y se enviará tan pronto como vuelva a estar disponible.
Medidas y especificaciones
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
MJ × MJ (JIC)
| Medida | Código | Dash | Medida nominal | Rosca JIC (macho 37°) | Rosca JIC (macho 37°) | A (mm) | B (mm) | Hex. S1 (mm) | Largo L (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 04 · 1/4″ | ADPASMJMJ04 | -04 | 1/4″ | 7/16-20 UNF | 7/16-20 UNF | 11,5 | 31,5 | 17 | 50 |
| 06 · 3/8″ | ADPASMJMJ06 | -06 | 3/8″ | 9/16-18 UNF | 9/16-18 UNF | 14 | 32,5 | 22 | 54 |
| 08 · 1/2″ | ADPASMJMJ08 | -08 | 1/2″ | 3/4-16 UNF | 3/4-16 UNF | 16,7 | 36 | 24 | 60,5 |
| 10 · 5/8″ | ADPASMJMJ10 | -10 | 5/8″ | 7/8-14 UNF | 7/8-14 UNF | 19,5 | 40 | 30 | 68,5 |
| 12 · 3/4″ | ADPASMJMJ12 | -12 | 3/4″ | 1-1/16-12 UN | 1-1/16-12 UN | 22 | 44 | 36 | 78 |
| 16 · 1″ | ADPASMJMJ16 | -16 | 1″ | 1-5/16-12 UN | 1-5/16-12 UN | 23 | 45 | 41 | 80 |
MP × MJ (NPT–JIC)
| Medida | Código | Dash | Medida nominal | Rosca NPT (macho) | Rosca JIC (macho 37°) | A (mm) | B (mm) | Hex. S1 (mm) | Largo L (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 04 · 1/4″ | ADPASMPMJ04 | -04 | 1/4 | 1/4-18 NPT | 7/16-20 UNF | 14 | 32,5 | 17 | 54 |
| 06 · 3/8″ | ADPASMPMJ06 | -06 | 3/8 | 3/8-18 NPT | 9/16-18 UNF | 14 | 32,5 | 19 | 56 |
| 08 · 1/2″ | ADPASMPMJ08 | -08 | 1/2 | 1/2-14 NPT | 3/4-16 UNF | 19 | 36,5 | 24 | 64 |
| 12 · 3/4″ | ADPASMPMJ12 | -12 | 3/4 | 3/4-14 NPT | 1-1/16-12 UN | 19,5 | 44,5 | 30 | 74 |
| 16 · 1″ | ADPASMPMJ16 | -16 | 1 | 1-11,5 NPT | 1-5/16-12 UN | 25 | 44,5 | 41 | 83 |
MFOR (ORFS)
| Medida | Código | Dash | Medida nominal | Rosca ORFS (macho) | Rosca ORFS (macho) | A (mm) | B (mm) | Hex. S1 (mm) | Largo L (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 04 · 1/4″ | ADPASMFOR04 | -04 | 1/4″ | 9/16-18 UN | 9/16-18 UN | 10,5 | 31,5 | 19 | 49,5 |
| 06 · 3/8″ | ADPASMFOR06 | -06 | 3/8″ | 11/16-16 UN | 11/16-16 UN | 12 | 34 | 27 | 53 |
| 08 · 1/2″ | ADPASMFOR08 | -08 | 1/2″ | 13/16-16 UN | 13/16-16 UN | 15 | 36,5 | 27 | 61 |
| 10 · 5/8″ | ADPASMFOR10 | -10 | 5/8″ | 1-14 UN | 1-14 UN | 15,5 | 40,6 | 34 | 67 |
| 12 · 3/4″ | ADPASMFOR12 | -12 | 3/4″ | 1-3/16-12 UN | 1-3/16-12 UN | 17 | 41 | 36 | 67 |
| 16 · 1″ | ADPASMFOR16 | -16 | 1″ | 1-7/16-12 UN | 1-7/16-12 UN | 17 | 42 | 41 | 70 |
MBSP × MBSP
| Medida | Código | Dash | Medida nominal | Rosca BSP (macho 60°) | Rosca BSP (macho 60°) | A (mm) | B (mm) | Hex. S1 (mm) | Largo L (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 04 · 1/4″ | ADPASMBSPMBSP04 | -04 | 1/4″ | G1/4-19 | G1/4-19 | 12 | 35 | 19 | 53 |
| 06 · 3/8″ | ADPASMBSPMBSP06 | -06 | 3/8″ | G3/8-19 | G3/8-19 | 13,5 | 35 | 22 | 57 |
| 08 · 1/2″ | ADPASMBSPMBSP08 | -08 | 1/2″ | G1/2-14 | G1/2-14 | 15,5 | 38 | 27 | 62 |
| 10 · 5/8″ | ADPASMBSPMBSP10 | -10 | 5/8″ | G5/8-14 | G5/8-14 | 18 | 40 | 30 | 68 |
| 12 · 3/4″ | ADPASMBSPMBSP12 | -12 | 3/4″ | G3/4-14 | G3/4-14 | 18,5 | 43 | 32 | 70 |
| 16 · 1″ | ADPASMBSPMBSP16 | -16 | 1″ | G1-11 | G1-11 | 20,5 | 50 | 41 | 84 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Pasamuro Hidráulico
Desde
$ 980
Precio unitario$ /
Agotado
Descripción
Descripción
El pasamuro hidráulico (bulkhead) es un adaptador que atraviesa una placa, chasis o tablero y queda fijado con su contratuerca, dejando conexión a ambos lados. Ordena el circuito, evita que la manguera trabaje a tracción y deja un punto de desconexión definido. Disponible en JIC, NPT-JIC, ORFS y BSP. Elige primero el tipo y después la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.
Características principales
- Adaptador pasamuro (bulkhead): se monta atravesando una placa y se fija con contratuerca
- El sello del fluido lo hace cada extremo en su conexión, no la placa (la placa solo sujeta)
- Ordena el circuito y evita que la manguera trabaje a tracción
- Disponible en cuatro tipos de conexión: JIC, NPT-JIC, ORFS y BSP
Tipos disponibles

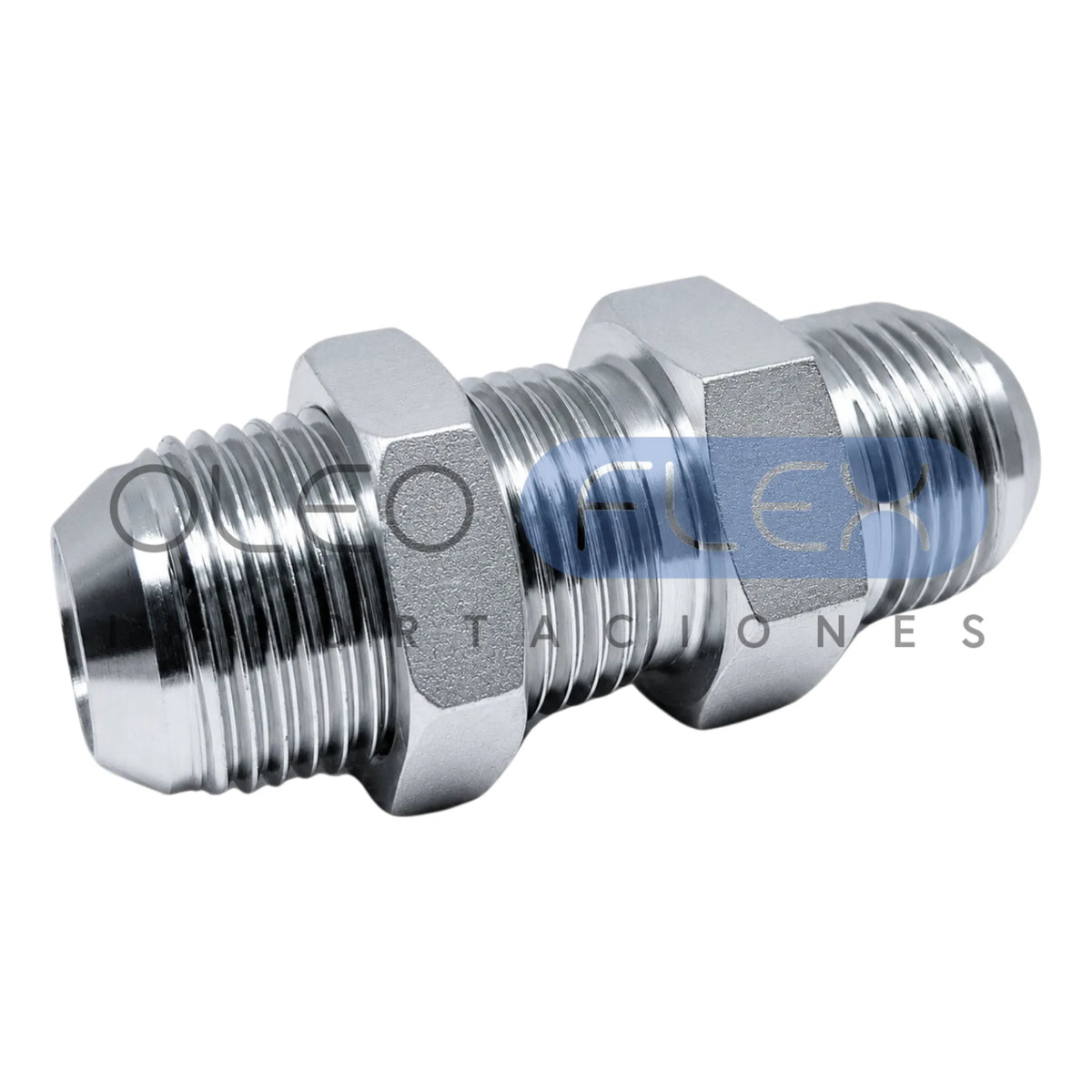

- MJ × MJ (JIC): macho JIC de cono 37° en ambos extremos (SAE J514); sello metal-metal, rosca recta, no lleva teflón.

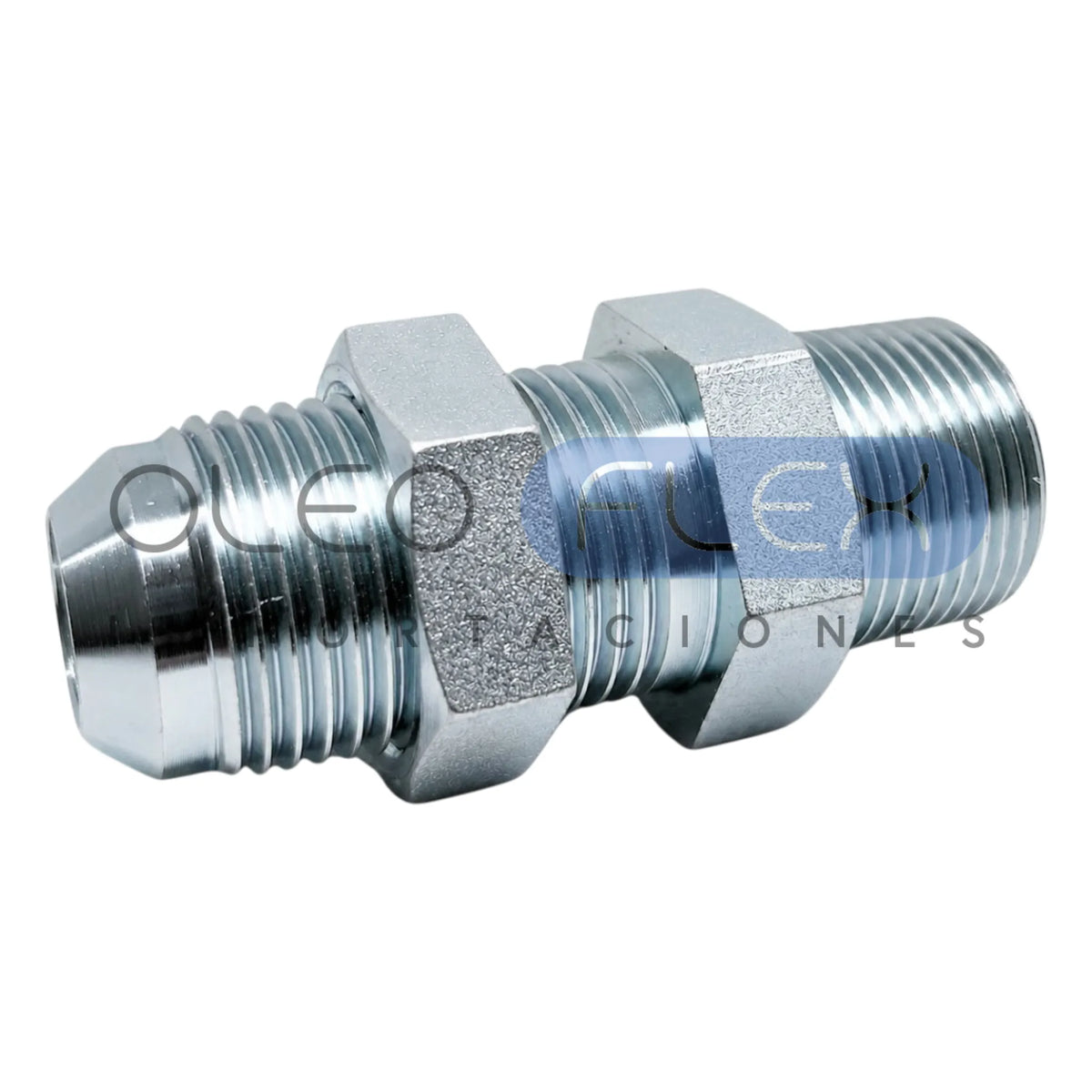

- MP × MJ (NPT-JIC): macho NPT de un lado (rosca cónica, requiere teflón o sellante) y macho JIC del otro (metal-metal, sin sellante).

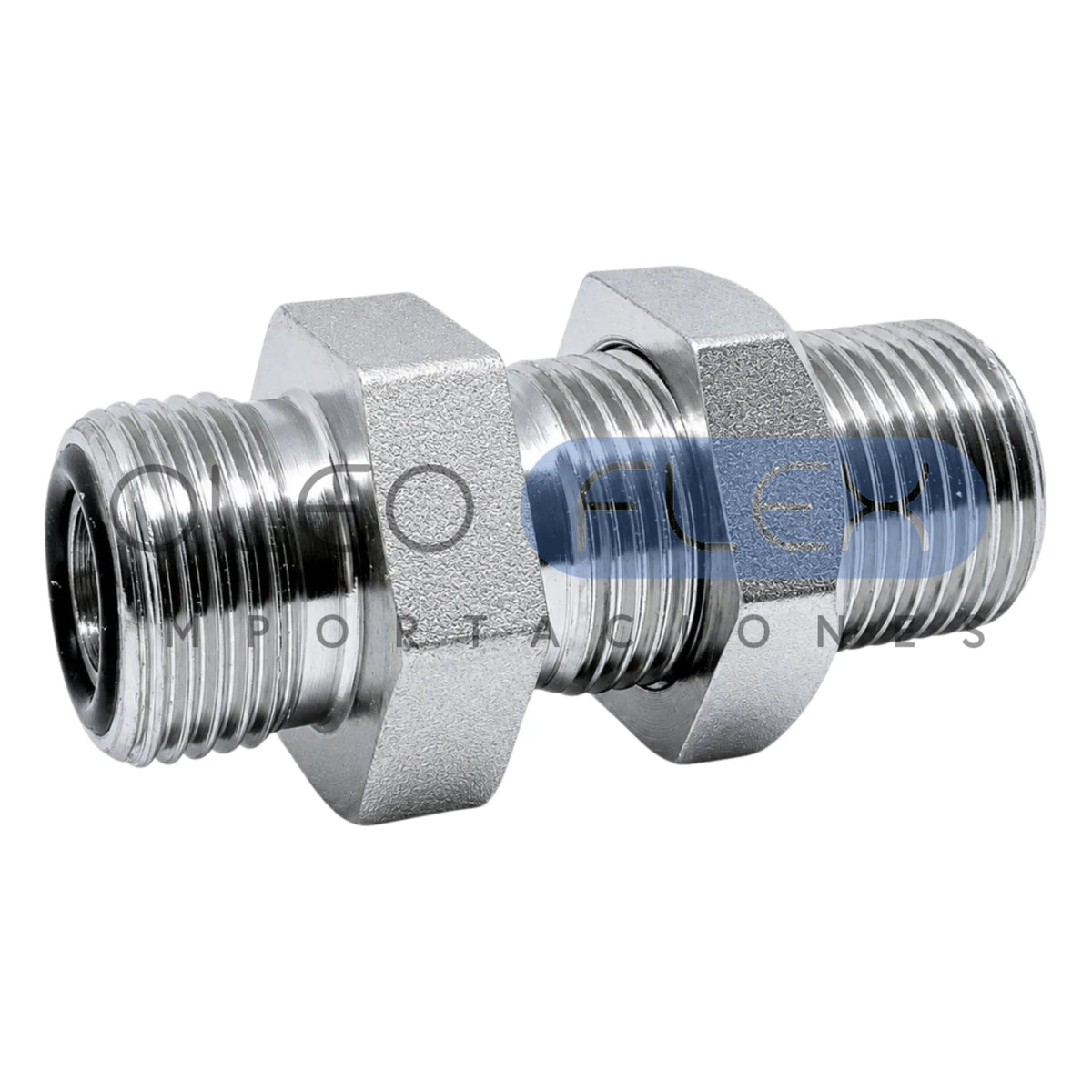

- MFOR (ORFS): macho ORFS en ambos extremos (SAE J1453); sello por O-ring en cara plana, el de menor fuga bajo vibración. Revisa el O-ring antes de montar.

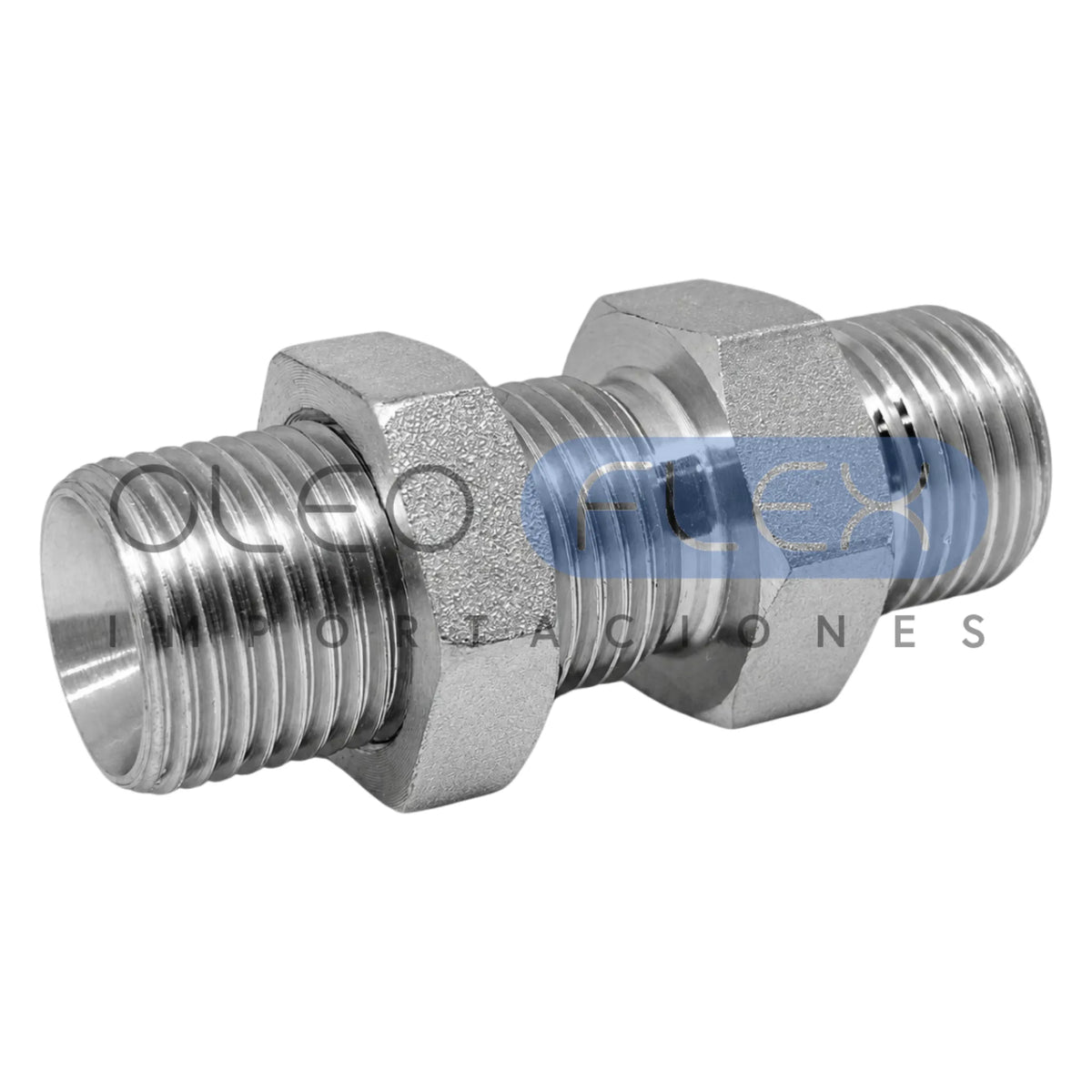

- MBSP × MBSP: macho BSP en ambos extremos (ISO 228). La BSP de esta pieza es paralela, no cónica: el sello lo hace el asiento (60°) o un sello bonded bajo la cabeza, no la rosca.
Cómo montarlo
- Pasa el cuerpo por la perforación de la placa y aprieta la contratuerca por el lado opuesto (no aprietes usando la manguera).
- Verifica el espesor de la placa contra el largo del cuerpo antes de comprar.
- Confirma el tipo de conexión de los dos lados y el diámetro: si el equipo es europeo, probablemente BSP; si es americano, JIC o NPT.
