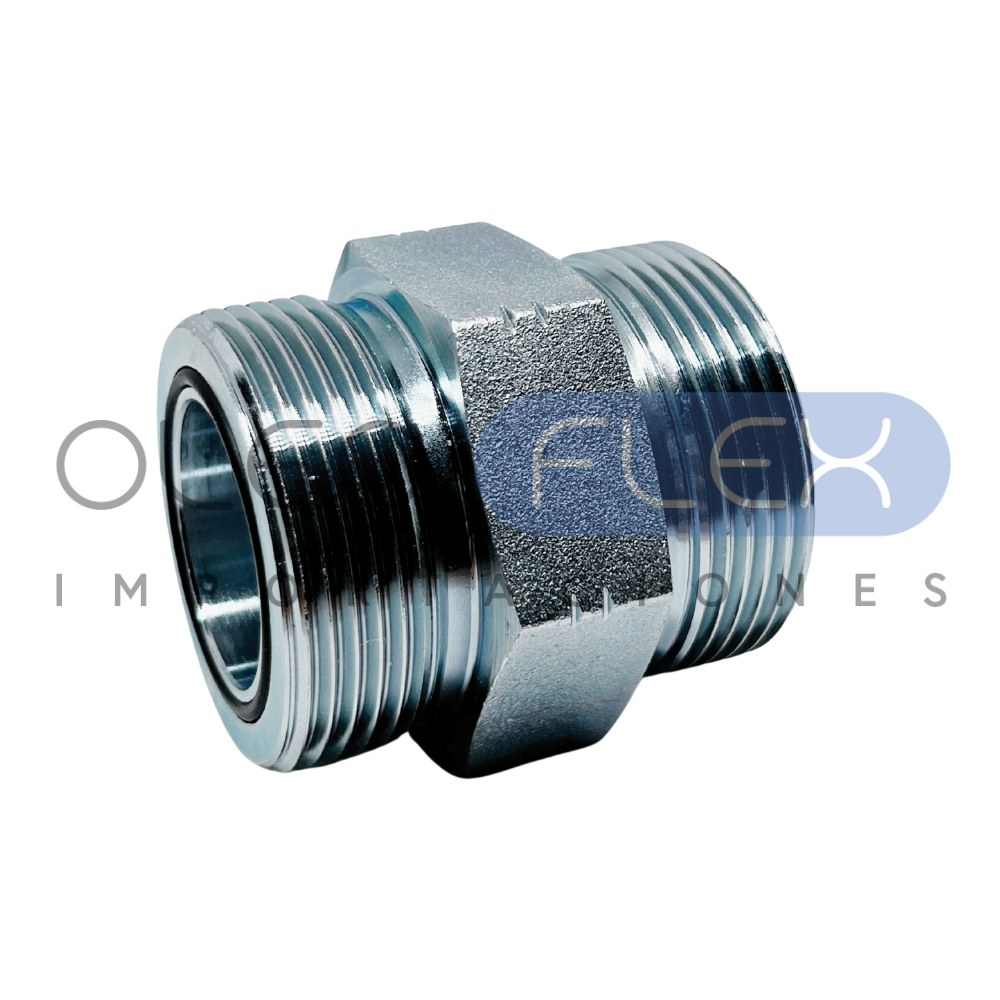

Adaptador MOR-MOR
Adaptador MOR-MOR - 04-04 está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
| Medida | Código | Dash | Rosca ORFS ext. 1 | Rosca ORFS ext. 2 | A (mm) | B (mm) | Hex. S1 (mm) | Largo L (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-04 | ADMORMOR0404 | -04-04 | 9/16-18 UN | 9/16-18 UN | 10 | 10 | 17 | 30 |
| 04-06 | ADMORMOR0406 | -04-06 | 9/16-18 UN | 11/16-16 UN | 10 | 11 | 19 | 31 |
| 04-08 | ADMORMOR0408 | -04-08 | 9/16-18 UN | 13/16-16 UN | 11 | 14 | 22 | 35 |
| 06-06 | ADMORMOR0606 | -06-06 | 11/16-16 UN | 11/16-16 UN | 11 | 13 | 19 | 33 |
| 06-08 | ADMORMOR0608 | -06-08 | 11/16-16 UN | 13/16-16 UN | 11 | 13 | 22 | 33,5 |
| 06-10 | ADMORMOR0610 | -06-10 | 11/16-16 UN | 1-14 UN | 13 | 16,5 | 27 | 39,5 |
| 08-08 | ADMORMOR0808 | -08-08 | 13/16-16 UN | 13/16-16 UN | 13 | 15 | 22 | 39 |
| 08-10 | ADMORMOR0810 | -08-10 | 13/16-16 UN | 1-14 UN | 13 | 15,5 | 27 | 40 |
| 08-12 | ADMORMOR0812 | -08-12 | 13/16-16 UN | 1-3/16-12 UN | 12 | 17 | 32 | 43,5 |
| 10-10 | ADMORMOR1010 | -10-10 | 1-14 UN | 1-14 UN | 16 | 16 | 27 | 43 |
| 10-12 | ADMORMOR1012 | -10-12 | 1-14 UN | 1-3/16-12 UN | 15 | 17 | 32 | 46 |
| 12-12 | ADMORMOR1212 | -12-12 | 1-3/16-12 UN | 1-3/16-12 UN | 17 | 17 | 32 | 48 |
| 12-16 | ADMORMOR1216 | -12-16 | 1-3/16-12 UN | 1-7/16-12 UN | 17 | 17,5 | 38 | 45,5 |
| 16-16 | ADMORMOR1616 | -16-16 | 1-7/16-12 UN | 1-7/16-12 UN | 17,5 | 17,5 | 38 | 50 |
| 16-20 | ADMORMOR1620 | -16-20 | 1-7/16-12 UN | 1-11/16-12 UN | 17 | 17 | 46 | 52 |
| 20-20 | ADMORMOR2020 | -20-20 | 1-11/16-12 UN | 1-11/16-12 UN | 17,5 | 17,5 | 46 | 52 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Adaptador MOR-MOR
Descripción
Descripción
Adaptador macho ORFS × macho ORFS (MOR-MOR). El sistema ORFS (O-Ring Face Seal) sella por un O-ring alojado en la cara plana del macho, no por la rosca; por eso es el estándar preferido donde no se tolera ninguna fuga y hay vibración constante. Une dos líneas ORFS o cambia de medida entre ellas. Elige la medida en el selector de arriba: cada medida es un código distinto con su propio stock y precio.
Características principales
- Dos extremos macho ORFS (norma SAE J1453): el sello lo hace el O-ring contra la cara plana de la hembra; la rosca solo aprieta.
- Cero fugas bajo vibración: es la razón por la que ORFS se usa en equipo móvil y minería.
- Revisar siempre el O-ring antes de montar: un O-ring cortado o reseco es la causa número uno de fuga en esta conexión.
- Une dos líneas ORFS o permite cambiar de diámetro entre extremos.
