Adaptador MJ-MP
Adaptador MJ-MP - Recto / 04-06 está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
| Medida | Código | Dash | Rosca JIC (macho 37°) | Rosca NPT (macho) | A (mm) | B (mm) | Hex. S1 (mm) | Largo L (mm) |
|---|---|---|---|---|---|---|---|---|
| 04-02 | ADMJMP0402 | -04-02 | 7/16-20 UNF | 1/8-27 NPT | 14 | 10 | 12 | 31 |
| 04-04 | ADMJMP0404 | -04-04 | 7/16-20 UNF | 1/4-18 NPT | 14 | 15 | 17 | 36 |
| 04-06 | ADMJMP0406 | -04-06 | 7/16-20 UNF | 3/8-18 NPT | 14 | 16 | 19 | 34 |
| 04-08 | ADMJMP0408 | -04-08 | 7/16-20 UNF | 1/2-14 NPT | 14 | 19 | 22 | 41,5 |
| 06-04 | ADMJMP0604 | -06-04 | 9/16-18 UNF | 1/4-18 NPT | 14 | 15 | 17 | 35 |
| 06-06 | ADMJMP0606 | -06-06 | 9/16-18 UNF | 3/8-18 NPT | 14 | 16 | 19 | 36 |
| 06-08 | ADMJMP0608 | -06-08 | 9/16-18 UNF | 1/2-14 NPT | 14 | 20 | 19 | 42 |
| 08-06 | ADMJMP0806 | -08-06 | 3/4-16 UNF | 3/8-18 NPT | 17 | 16 | 22 | 41 |
| 08-08 | ADMJMP0808 | -08-08 | 3/4-16 UNF | 1/2-14 NPT | 16,7 | 19 | 22 | 44 |
| 08-12 | ADMJMP0812 | -08-12 | 3/4-16 UNF | 3/4-14 NPT | 17 | 19,5 | 30 | 47 |
| 10-08 | ADMJMP1008 | -10-08 | 7/8-14 UNF | 1/2-14 NPT | 19,5 | 19 | 24 | 48 |
| 10-12 | ADMJMP1012 | -10-12 | 7/8-14 UNF | 3/4-14 NPT | 19,5 | 19,5 | 30 | 49 |
| 12-12 | ADMJMP1212 | -12-12 | 1-1/16-12 UN | 3/4-14 NPT | 22 | 19,5 | 30 | 51 |
| 12-16 | ADMJMP1216 | -12-16 | 1-1/16-12 UN | 1-11.5 NPT | 22 | 24 | 36 | 57 |
| 16-12 | ADMJMP1612 | -16-12 | 1-5/16-12 UN | 3/4-14 NPT | 23 | 19,5 | 36 | 54 |
| 16-16 | ADMJMP1616 | -16-16 | 1-5/16-12 UN | 1-11.5 NPT | 23 | 24 | 36 | 58 |
| 16-20 | ADMJMP1620 | -16-20 | 1-5/16-12 UN | 1-1/4-11.5 NPT | 23 | 26 | 46 | 62 |
| 20-16 | ADMJMP2016 | -20-16 | 1-5/8-12 UN | 1-11.5 NPT | 24,5 | 24 | 46 | 60 |
| 20-20 | ADMJMP2020 | -20-20 | 1-5/8-12 UN | 1-1/4-11.5 NPT | 24,5 | 26 | 46 | 63 |
| 20-24 | ADMJMP2024 | -20-24 | 1-5/8-12 UN | 1-1/2-11.5 NPT | 24,5 | 27 | 50 | 67 |
| 24-20 | ADMJMP2420 | -24-20 | 1-7/8-12 UN | 1-1/4-11.5 NPT | 28 | 27 | 50 | 67 |
| 24-24 | ADMJMP2424 | -24-24 | 1-7/8-12 UN | 1-1/2-11.5 NPT | 27,5 | 25 | 50 | 69 |
| 24-32 | ADMJMP2432 | -24-32 | 1-7/8-12 UN | 2-11.5 NPT | 27,5 | 29 | 65 | 72 |
| 32-24 | ADMJMP3224 | -32-24 | 2-1/2-12 UN | 1-1/2-11.5 NPT | 34 | 29 | 65 | 78 |
| 32-32 | ADMJMP3232 | -32-32 | 2-1/2-12 UN | 2-11.5 NPT | 34 | 29 | 65 | 78 |
| Medida | Código | Dash | Rosca JIC (macho 37°) | Rosca NPT (macho) | A (mm) | B (mm) | Hex. S1 (mm) |
|---|---|---|---|---|---|---|---|
| 04-04 | ADMJMP450404 | -04-04 | 7/16-20 UNF | 1/4-18 NPT | 22 | 22 | 12 |
| 06-06 | ADMJMP450606 | -06-06 | 9/16-18 UNF | 3/8-18 NPT | 22 | 22 | 17 |
| 08-08 | ADMJMP450808 | -08-08 | 3/4-16 UNF | 1/2-14 NPT | 27 | 27 | 22 |
| 08-10 | ADMJMP450810 | -08-10 | 3/4-16 UNF | 1/2-14 NPT | 27 | 33 | 22 |
| 12-12 | ADMJMP451212 | -12-12 | 1-1/16-12 UN | 3/4-14 NPT | 33 | 33 | 24 |
| 16-16 | ADMJMP451616 | -16-16 | 1-5/16-12 UN | 1-11.5 NPT | 37 | 37 | 31 |
| Medida | Código | Dash | Rosca JIC (macho 37°) | Rosca NPT (macho) | A (mm) | B (mm) | Hex. S1 (mm) |
|---|---|---|---|---|---|---|---|
| 04-02 | ADMJMP900402 | -04-02 | 7/16-20 UNF | 1/8-27 NPT | 24 | 20,5 | 11 |
| 04-04 | ADMJMP900404 | -04-04 | 7/16-20 UNF | 1/4-18 NPT | 29 | 30 | 19 |
| 04-06 | ADMJMP900406 | -04-06 | 7/16-20 UNF | 3/8-18 NPT | 29 | 30 | 19 |
| 06-04 | ADMJMP900604 | -06-04 | 9/16-18 UNF | 1/4-18 NPT | 29 | 27 | 15 |
| 06-06 | ADMJMP900606 | -06-06 | 9/16-18 UNF | 3/8-18 NPT | 30 | 30 | 17 |
| 06-08 | ADMJMP900608 | -06-08 | 9/16-18 UNF | 1/2-14 NPT | 30 | 33 | 19 |
| 08-06 | ADMJMP900806 | -08-06 | 3/4-16 UNF | 3/8-18 NPT | 33 | 33 | 19 |
| 08-08 | ADMJMP900808 | -08-08 | 3/4-16 UNF | 1/2-14 NPT | 33 | 33 | 20 |
| 08-12 | ADMJMP900812 | -08-12 | 3/4-16 UNF | 3/4-14 NPT | 40 | 42 | 24 |
| 10-08 | ADMJMP901008 | -10-08 | 7/8-14 UNF | 1/2-14 NPT | 35 | 35 | 19 |
| 10-12 | ADMJMP901012 | -10-12 | 7/8-14 UNF | 3/4-14 NPT | 40 | 40 | 24 |
| 12-12 | ADMJMP901212 | -12-12 | 1-1/16-12 UN | 3/4-14 NPT | 40 | 40 | 27 |
| 12-16 | ADMJMP901216 | -12-16 | 1-1/16-12 UN | 1-11.5 NPT | 49 | 49 | 32 |
| 16-12 | ADMJMP901612 | -16-12 | 1-5/16-12 UN | 3/4-14 NPT | 44 | 44 | 30 |
| 16-16 | ADMJMP901616 | -16-16 | 1-5/16-12 UN | 1-11.5 NPT | 49 | 49 | 33 |
| 20-20 | ADMJMP902020 | -20-20 | 1-5/8-12 UN | 1-1/4-11.5 NPT | 59 | 57 | 41 |
| 24-24 | ADMJMP902424 | -24-24 | 1-7/8-12 UN | 1-1/2-11.5 NPT | 57 | 57 | 46 |
| 32-32 | ADMJMP903232 | -32-32 | 2-1/2-12 UN | 2-11.5 NPT | 66 | 66 | 65 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Adaptador MJ-MP
Descripción
Descripción

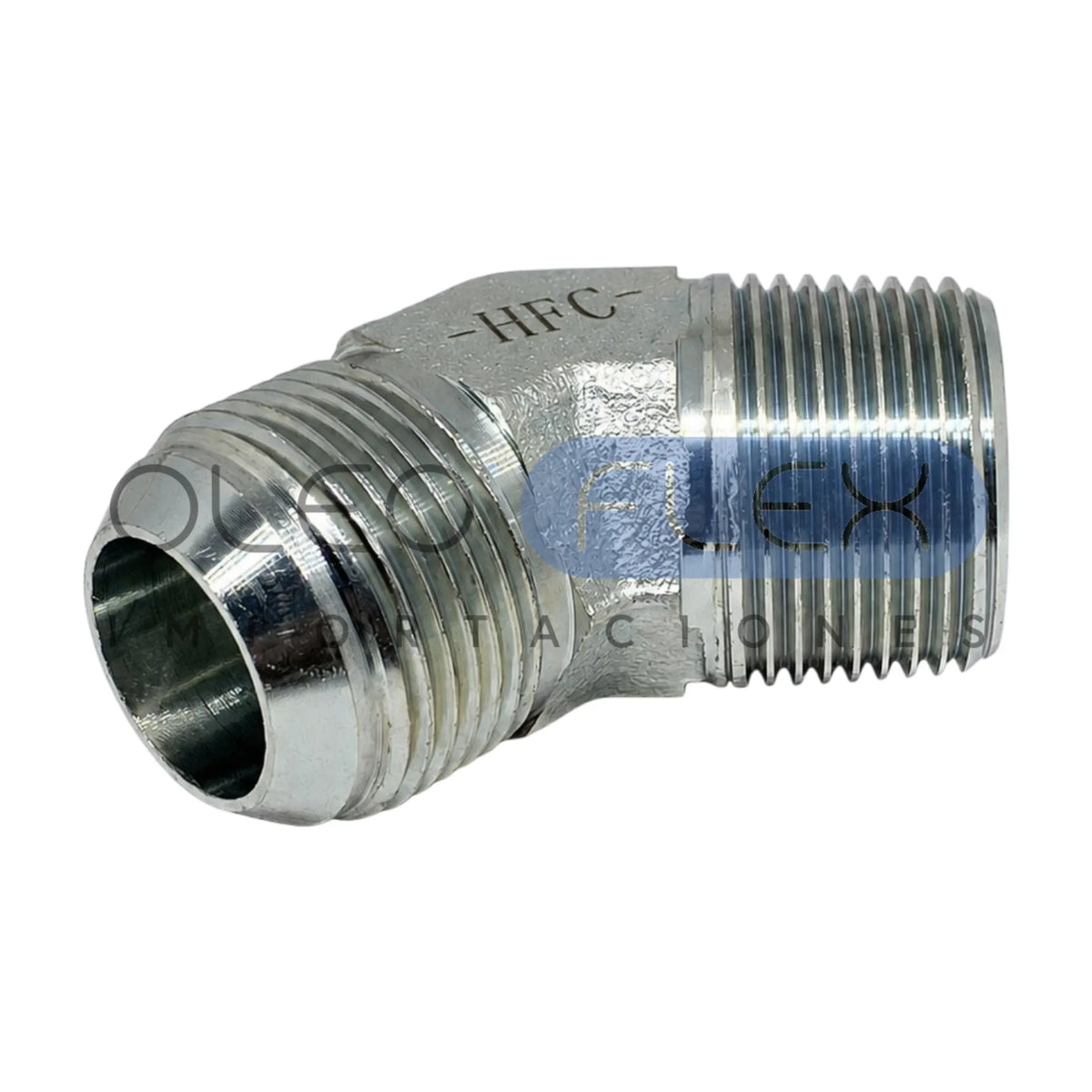

Adaptador macho JIC × macho NPT (MJ-MP). Es la transición más habitual entre el mundo JIC de cono 37°, que sella por cono metal-metal, y el mundo NPT, que sella por interferencia de rosca cónica y necesita sellante. Recto, 45° y 90° para desviar la línea sin forzar la manguera. Elige el ángulo y la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.
El Adaptador Hidráulico Macho JIC a Macho NPT permite conectar componentes con rosca JIC a componentes con rosca NPT, garantizando una unión estanca y segura sin reemplazar las conexiones existentes. Facilita la integración de equipos y sistemas hidráulicos con distintas normas de rosca.
Características principales
- Conexión Macho JIC a Macho NPT: pasa de un estándar a otro sin comprometer la estanqueidad ni la resistencia del sistema.
- Rosca JIC (cono 37°): estándar de alta presión; su cono de 37° proporciona un sellado metal-metal confiable que evita fugas.
- Rosca NPT (cónica americana): sella por interferencia de la rosca; se recomienda usar sellante (cinta de teflón o sellador de roscas).
- Disponible en orientación recta, 45° y 90° para cambios de dirección en espacios reducidos.
