HFC  |  SKU: ADMJ04M12

Adaptador MJ-Métrico

$ 720
+ IVA
Los gastos de envío se calcularán al momento de pagar.
Ángulo
Medida

Pedido mínimo $50.000 neto para comprar en línea.

Documentos técnicos1
Ficha técnica PDF
Medidas y especificaciones

Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)

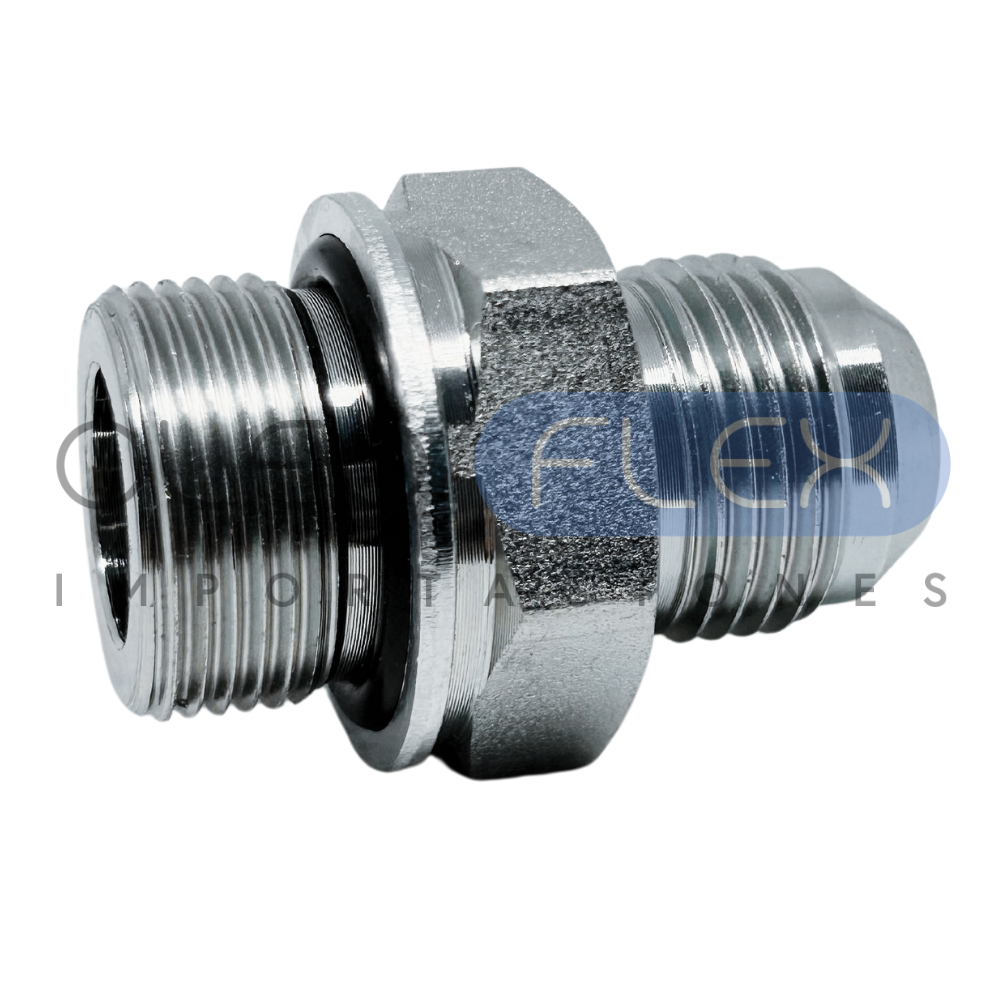

Recto
MedidaCódigoDashRosca JIC (macho 37°)Rosca métrica (macho)A (mm)B (mm)Hex. S1 (mm)Largo L (mm)
04 × M12ADMJ04M1204 × M127/16-20 UNFM12×1,514111730
04 × M14ADMJMM04M1404 × M147/16-20 UNFM14×1,514111931
06 × M14ADMJMM06M1406 × M149/16-18 UNFM14×1,514111932
06 × M16ADMJMM06M1606 × M169/16-18 UNFM16×1,514112233
06 × M18ADMJMM06M1806 × M189/16-18 UNFM18×1,514112435
06 × M20ADMJMM06M2006 × M209/16-18 UNFM20×1,514112737
08 × M14ADMJMM08M1408 × M143/4-16 UNFM14×1,517112238,5
08 × M16ADMJMM08M1608 × M163/4-16 UNFM16×1,517112236
08 × M18ADMJMM08M1808 × M183/4-16 UNFM18×1,517112739,5
08 × M20ADMJMM08M2008 × M203/4-16 UNFM20×1,517112739,5
08 × M22ADMJMM08M2208 × M223/4-16 UNFM22×1,516,7122737
08 × M24ADMJMM08M2408 × M243/4-16 UNFM24×1,517123041
08 × M26ADMJMM08M2608 × M263/4-16 UNFM26×1,517123040
10 × M18ADMJMM10M1810 × M187/8-14 UNFM18×1,519112440
10 × M20ADMJMM10M2010 × M207/8-14 UNFM20×1,519112741
10 × M22ADMJMM10M2210 × M227/8-14 UNFM22×1,520122742
10 × M24ADMJMM10M2410 × M247/8-14 UNFM24×1,520123249
10 × M26ADMJMM10M2610 × M267/8-14 UNFM26×1,520123244
12 × M22ADMJMM12M2212 × M221-1/16-12 UNM22×1,523123048
12 × M24ADMJMM12M2412 × M241-1/16-12 UNM24×1,523123252

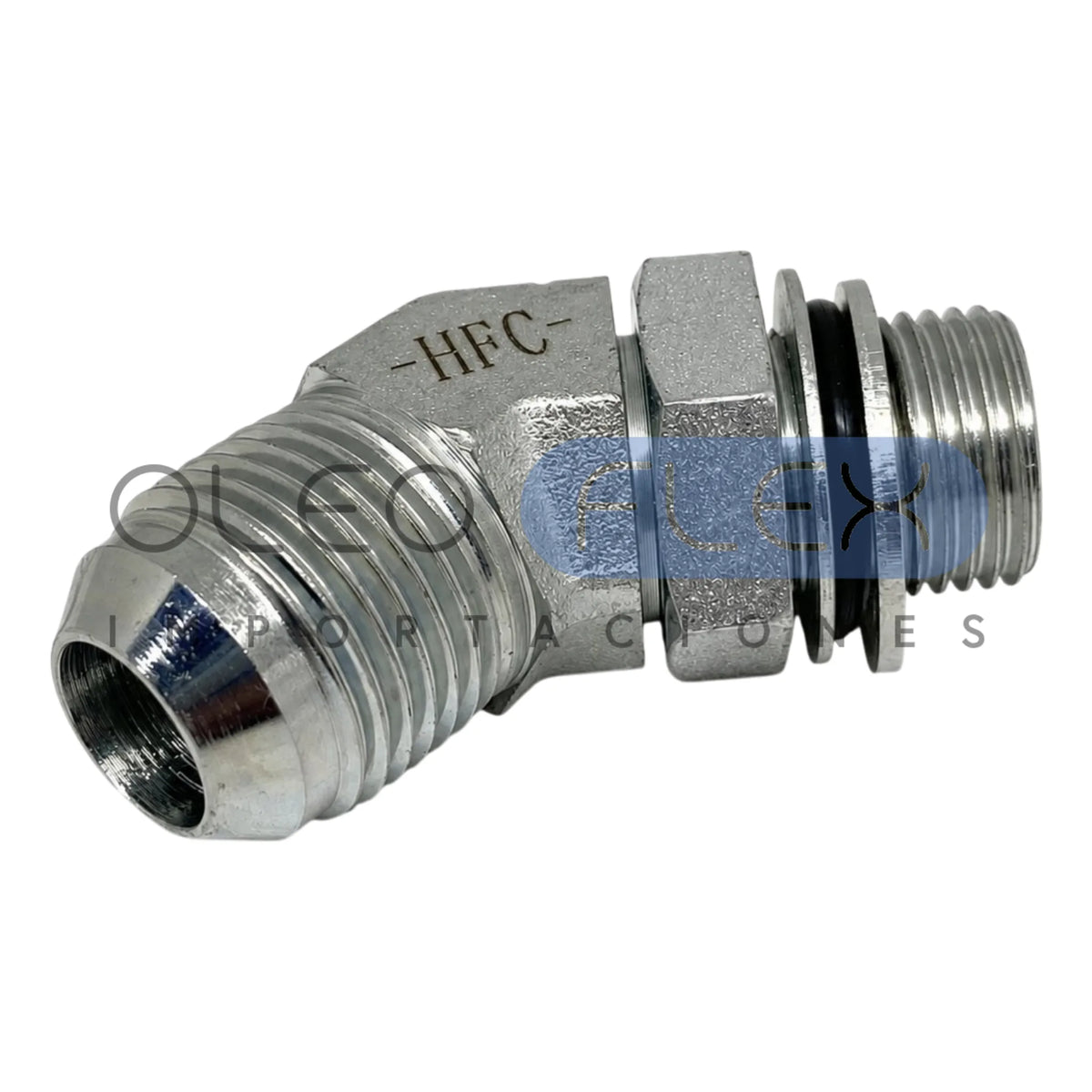

45°
MedidaCódigoDashRosca JIC (macho 37°)Rosca métrica (macho)A (mm)B (mm)Hex. S1 (mm)Hex. S2 (mm)
04 × M12ADMJMM4504M1204 × M127/16-20 UNFM12×1,52227,51417
06 × M14ADMJMM4506M1406 × M149/16-18 UNFM14×1,52228,31419
06 × M16ADMJMM4506M1606 × M169/16-18 UNFM16×1,523291722
06 × M18ADMJMM4506M1806 × M189/16-18 UNFM18×1,522302222
06 × M20ADMJMM4506M2006 × M209/16-18 UNFM20×1,523302227
08 × M16ADMJMM4508M1608 × M163/4-16 UNFM16×1,525301922
08 × M18ADMJMM4508M1808 × M183/4-16 UNFM18×1,525311924
08 × M20ADMJMM4508M2008 × M203/4-16 UNFM20×1,525312227
08 × M22ADMJMM4508M2208 × M223/4-16 UNFM22×1,526282227
08 × M24ADMJMM4508M2408 × M243/4-16 UNFM24×1,528302732
08 × M26ADMJMM4508M2608 × M263/4-16 UNFM26×1,532382732
10 × M18ADMJMM4510M1810 × M187/8-14 UNFM18×1,527322232
10 × M20ADMJMM4510M2010 × M207/8-14 UNFM20×1,527322222
10 × M22ADMJMM4510M2210 × M227/8-14 UNFM22×1,533332727
10 × M24ADMJMM4510M2410 × M247/8-14 UNFM24×1,529362732
10 × M26ADMJMM4510M2610 × M267/8-14 UNFM26×1,529332732
12 × M22ADMJMM4512M2212 × M221-1/16-12 UNM22×1,53334,52727
12 × M24ADMJMM4512M2412 × M241-1/16-12 UNM24×1,533362732
04 × M14ADMJMM4504M1404 × M147/16-20 UNFM14×1,52228,31419

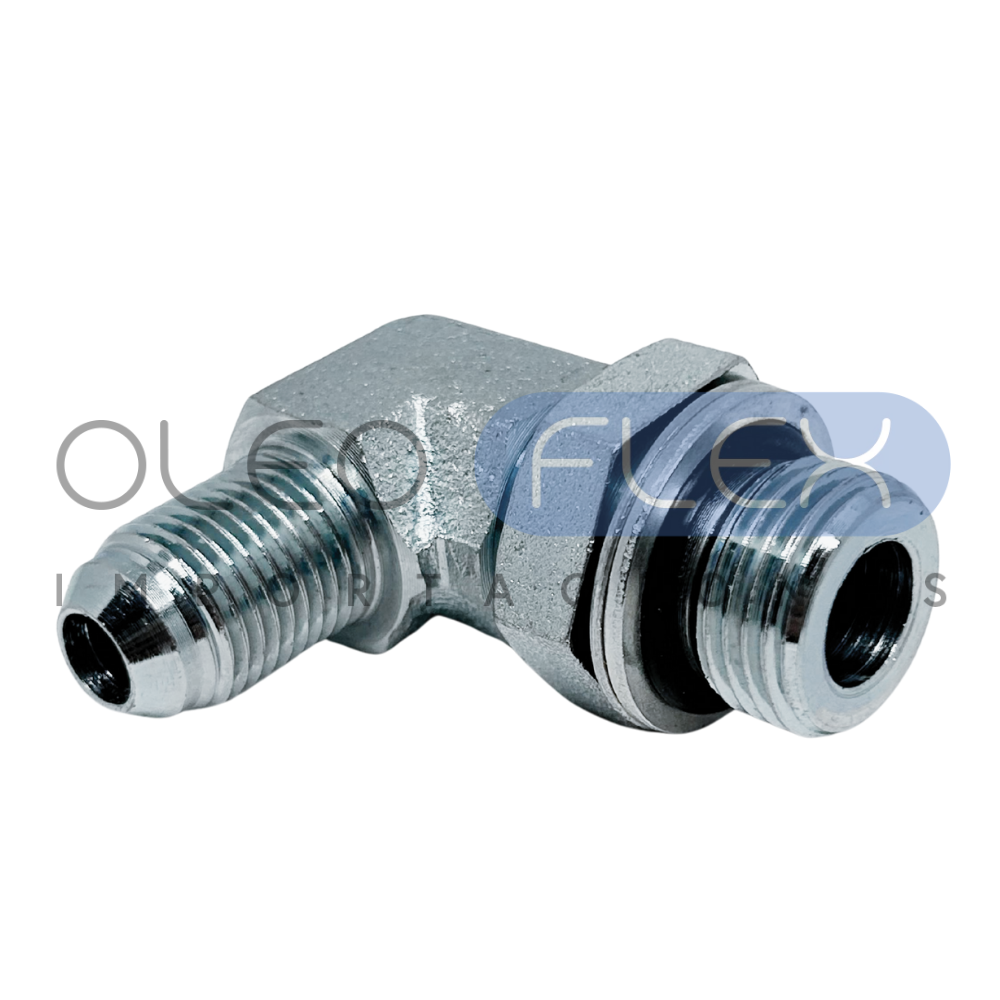

90°
MedidaCódigoDashRosca JIC (macho 37°)Rosca métrica (macho)A (mm)B (mm)Hex. S1 (mm)Hex. S2 (mm)
04 × M12ADMJMM9004M1204 × M127/16-20 UNFM12×1,527311417
04 × M14ADMJMM9004M1404 × M147/16-20 UNFM14×1,525361419
06 × M14ADMJMM9006M1406 × M149/16-18 UNFM14×1,526361419
06 × M16ADMJMM9006M1606 × M169/16-18 UNFM16×1,534401924
06 × M18ADMJMM9006M1806 × M189/16-18 UNFM18×1,533392227
06 × M20ADMJMM9006M2006 × M209/16-18 UNFM20×1,533392227
08 × M16ADMJMM9008M1608 × M163/4-16 UNFM16×1,533381922
08 × M18ADMJMM9008M1808 × M183/4-16 UNFM18×1,533381924
08 × M20ADMJMM9008M2008 × M203/4-16 UNFM20×1,533382227
08 × M22ADMJMM9008M2208 × M223/4-16 UNFM22×1,533382227
08 × M24ADMJMM9008M2408 × M243/4-16 UNFM24×1,533402432
08 × M26ADMJMM9008M2608 × M263/4-16 UNFM26×1,537502732
10 × M18ADMJMM9010M1810 × M187/8-14 UNFM18×1,53739,52224
10 × M20ADMJMM9010M2010 × M207/8-14 UNFM20×1,537392227
10 × M22ADMJMM9010M2210 × M227/8-14 UNFM22×1,54042,52727
10 × M24ADMJMM9010M2410 × M247/8-14 UNFM24×1,540502732
10 × M26ADMJMM9010M2610 × M267/8-14 UNFM26×1,540502732
12 × M22ADMJMM9012M2212 × M221-1/16-12 UNM22×1,546442727
12 × M24ADMJMM9012M2412 × M241-1/16-12 UNM24×1,546502830

Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.

Descripción

Adaptador macho JIC × macho métrico (MJ-MM). Conecta una línea JIC de cono 37° a un puerto métrico de cono 24° (tipo DIN), habitual en maquinaria europea. Las medidas métricas se expresan como M12, M14, M16 y así, según el diámetro de la rosca. Recto, 45° y 90°. Elige el ángulo y la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.

El Adaptador Hidráulico Macho JIC - Macho Métrico permite conectar componentes con rosca JIC a componentes con rosca métrica, garantizando una unión estanca y segura sin reemplazar las conexiones existentes. Es especialmente útil donde se combinan equipos de estándar americano (JIC) con equipos de estándar europeo o DIN (métrico).

Características principales

  • Conexión Macho JIC a Macho Métrico: conecta rosca JIC de 37° macho a rosca métrica macho, para pasar de un estándar a otro sin comprometer la estanqueidad ni la resistencia del sistema.
  • Rosca JIC (cono 37°): estándar de alta presión; su cono de 37° proporciona un sellado metal-metal confiable que mantiene la presión y evita fugas.
  • Rosca métrica (cono 24°, tipo DIN): estándar habitual en maquinaria europea; el extremo métrico macho sella por cono para una unión estanca bajo alta presión.
