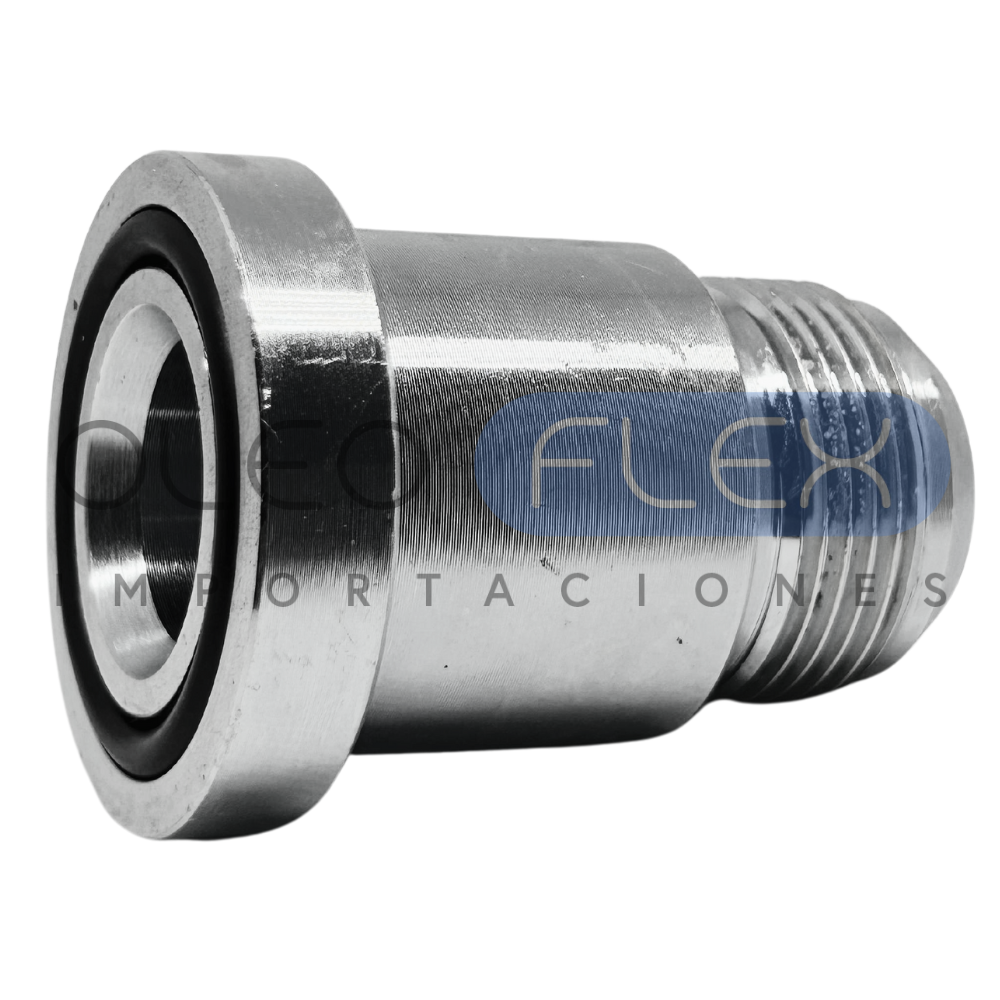

Adaptador MJ-Flange Cód.62
Adaptador MJ-Flange Cód.62 - Recto / 12-12 está agotado y se enviará tan pronto como vuelva a estar disponible.
Material: Acero al carbono zincado (libre de cromo hexavalente, RoHS)
| Medida | Código | Dash | Rosca JIC (macho 37°) | Brida SAE (Code 62) | L (mm) | Ø cabezal (mm) | A (mm) |
|---|---|---|---|---|---|---|---|
| 12-12 | ADMJFLHCOD621212 | -12-12 | 1-1/16-12 UN | 3/4″ (Code 62) | 9 | 41,3 | 22 |
| 12-16 | ADMJFLHCOD621216 | -12-16 | 1-1/16-12 UN | 1″ (Code 62) | 9,6 | 47,6 | 22 |
| 16-12 | ADMJFLHCOD621612 | -16-12 | 1-5/16-12 UN | 3/4″ (Code 62) | 9 | 41,3 | 23 |
| 16-16 | ADMJFLHCOD621616 | -16-16 | 1-5/16-12 UN | 1″ (Code 62) | 9,6 | 47,6 | 23 |
| 16-20 | ADMJFLHCOD621620 | -16-20 | 1-5/16-12 UN | 1-1/4″ (Code 62) | 10,4 | 54 | 23 |
| 20-16 | ADMJFLHCOD622016 | -20-16 | 1-5/8-12 UN | 1″ (Code 62) | 10,7 | 47,6 | 24,5 |
| 20-20 | ADMJFLHCOD622020 | -20-20 | 1-5/8-12 UN | 1-1/4″ (Code 62) | 10,7 | 54 | 24,5 |
| Medida | Código | Dash | Rosca JIC (macho 37°) | Brida SAE (Code 62) | Esp. cabezal (mm) | Ø cabezal (mm) | A (mm) | B (mm) | Hex. S1 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 12-12 | ADMJFLHCOD62901212 | -12-12 | 1-1/16-12 UN | 3/4″ (Code 62) | 8,9 | 41,3 | 45 | 54,1 | 27 |
| 12-16 | ADMJFLHCOD62901216 | -12-16 | 1-1/16-12 UN | 1″ (Code 62) | 9,6 | 47,6 | 49 | 60,2 | 33 |
| 16-12 | ADMJFLHCOD62901612 | -16-12 | 1-5/16-12 UN | 3/4″ (Code 62) | 8,9 | 41,3 | 49 | 57 | 33 |
| 16-16 | ADMJFLHCOD62901616 | -16-16 | 1-5/16-12 UN | 1″ (Code 62) | 9,6 | 47,6 | 49 | 60,2 | 33 |
| 16-20 | ADMJFLHCOD62901620 | -16-20 | 1-5/16-12 UN | 1-1/4″ (Code 62) | 10,4 | 54 | 57 | 66,5 | 41 |
| 20-20 | ADMJFLHCOD62902020 | -20-20 | 1-5/8-12 UN | 1-1/4″ (Code 62) | 10,4 | 54 | 57 | 66,5 | 41 |
Cotas en mm según el esquema de la ficha técnica (PDF), salvo que la columna indique otra unidad. Valores de catálogo del fabricante.
Adaptador MJ-Flange Cód.62
Descripción
Descripción
Adaptador macho JIC × brida SAE Código 62 (MJ-FLH). La brida SAE Código 62 es la serie de alta presión: misma lógica de montaje por cuatro pernos que la Código 61, pero con brida más robusta y otra geometría. Ojo: la Código 61 y la Código 62 no son intercambiables aunque coincida el diámetro nominal. Recto y 90°. Elige el ángulo y la medida en los selectores de arriba: cada combinación es un código distinto con su propio stock y precio.
El Adaptador Hidráulico Macho JIC a Brida Código 62 conecta una línea con terminación JIC de 37° a un puerto de brida partida SAE J518 Código 62, entregando una fijación robusta por cuatro pernos para aplicaciones de alta presión.
Características principales
- Extremo macho JIC (cono 37°, sello metal-metal) + brida SAE J518 Código 62 (montaje por 4 pernos)
- Serie de alta presión: brida más robusta que la Código 61
- Código 62 no intercambiable con Código 61 aunque coincida el diámetro nominal
- Disponible en orientación recta y 90° para cambios de dirección en espacios reducidos
